Устройство и принцип работы

Изделие выполнено в металлическом корпусе. На передней панели

имеется регулятор величины сварочного тока (рис.1 поз.2), индикатор "сеть"

(рис.1 поз.3), индикатор "перегрев" (рис.1 поз.4), а также силовые разъемы

подключения сварочных кабелей (рис.1 поз.5,6). Аппарат оснащен

принудительной системой вентиляции, ввиду этого, категорически

запрещается закрывать чем-либо вентиляционные

отверстия в корпусе.

Принцип работы САИ "Ресанта" основан на преобразовании переменного

напряжения сети частотой 50Гц в постоянное, а затем преобразовании

постоянного напряжения в переменное высокой частоты. Для регулирования

сварочного тока используется широтно-импульсная модуляция. Аппарат

имеет защиту от перегрева - в случае срабатывания защиты (загорится

лампочка на передней панели) следует убедиться

в отсутствии замыкания

рабочих кабелей и остановить работу, не отключая аппарат, не менее чем на

5 минут.

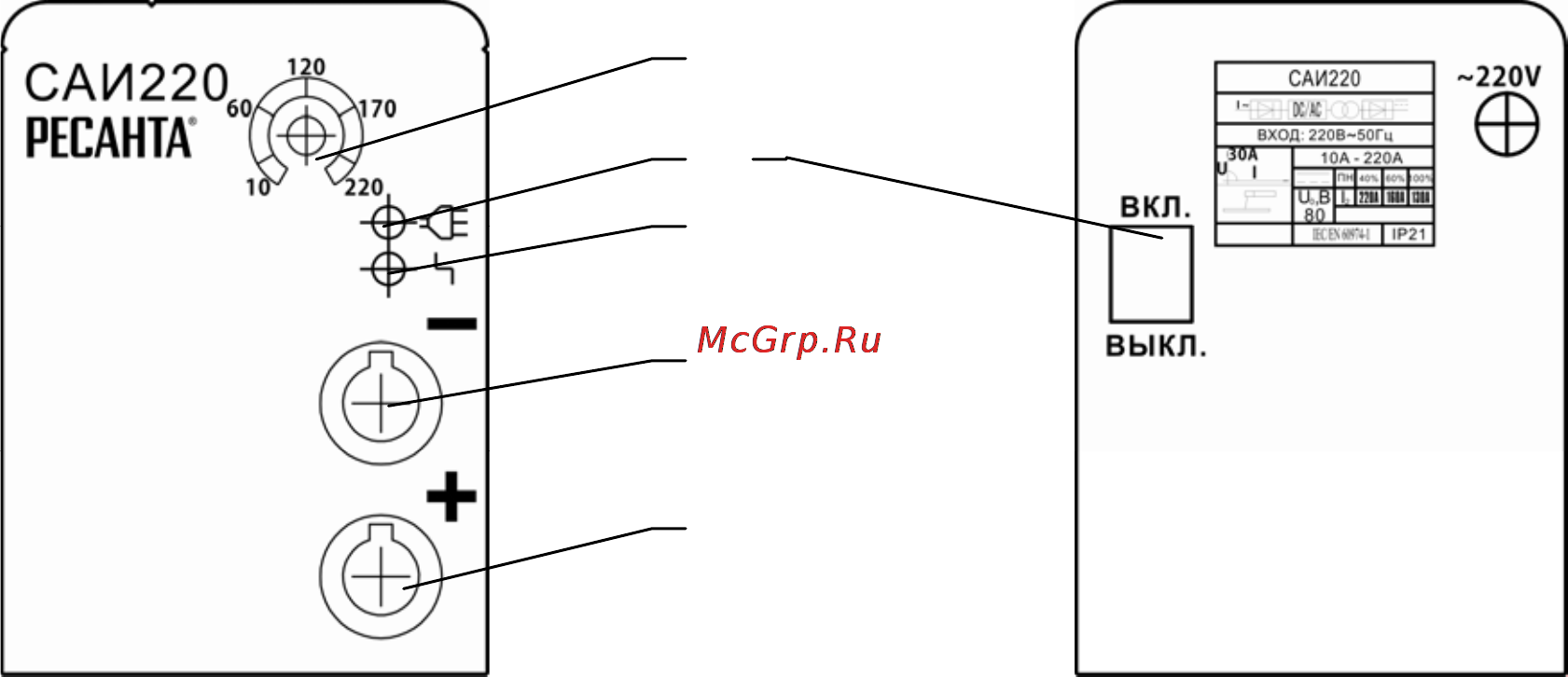

Внешний вид

Фронтальная панель

рис. 1

Задняя панель

*Примечание. На рисунке показана модель САИ220. Панели других моделей

выглядят аналогично.

1. Выключатель "Сеть"

2. Регулятор сварочного тока

3. Индикатор "Сеть"

4. Индикатор "Перегрев"

5. Силовая клемма "-"

6. Силовая клемма "+"
