MJX X301H FPV 2.4G Инструкция по эксплуатации онлайн

MJX X301H FPV 2.4G Инструкция по эксплуатации онлайн

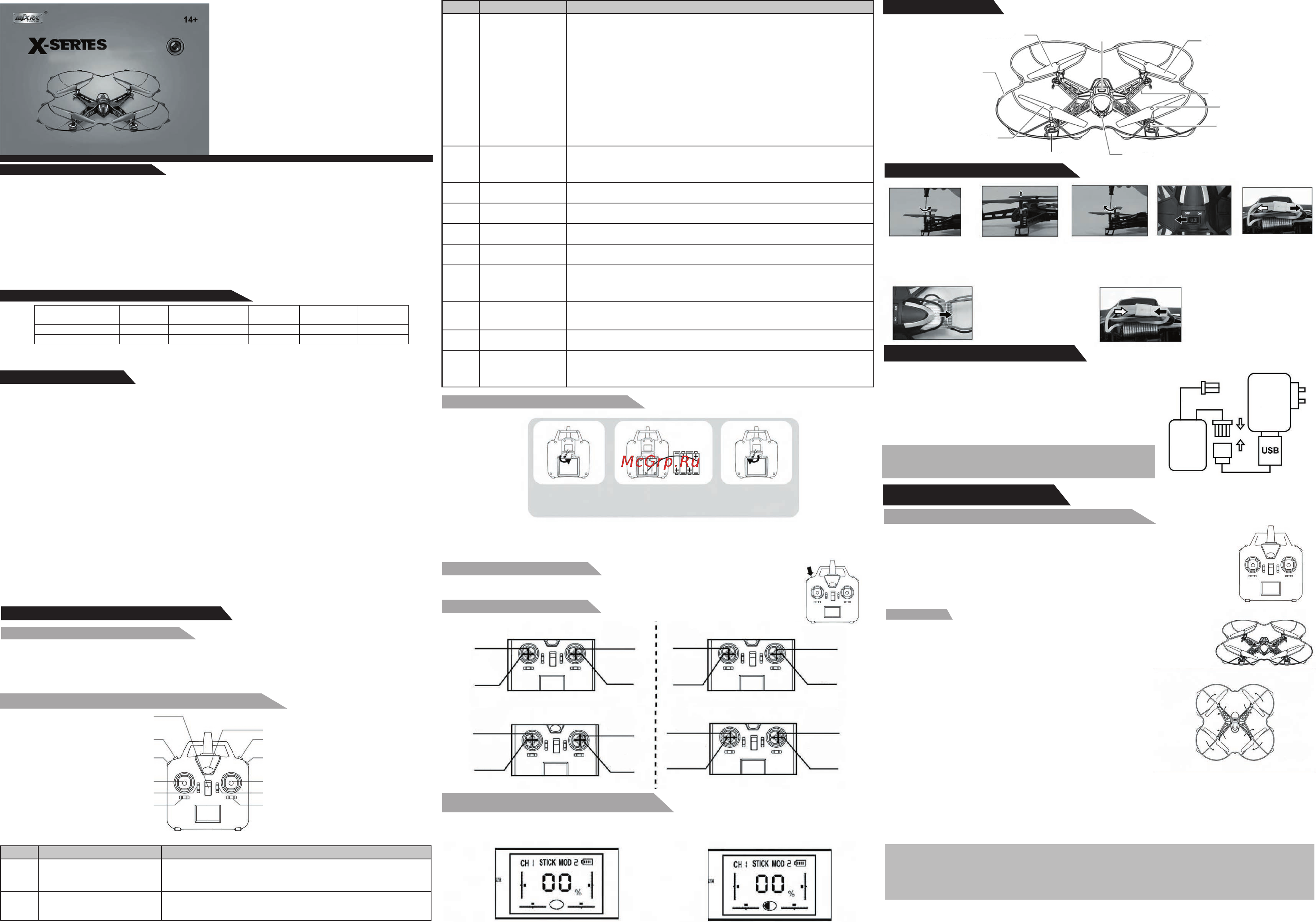

Технические характеристики
Изделие и запасные части, включенные в эту 1 упаковку
Длина корпуса: 310 мм Общий вес: около 115 г Двигатель: с полым ротором
Общая высота: 58 мм Батарея: Литий-полимер 7,4В 350 мА/ч
Диаметр ротора: 135 мм Время зарядки: около 90 минут
Введение
• Такое количество роторов придает больше стабильности в полете и дополнительную мощность, что позволяет
легче выполнять 3D действия в воздухе.
• Доступны режим "без головы" и возврат одной кнопкой.
• Новый дизайн конструкции позволяет легче осуществить сборку.
Благодаря технологии связи 2,4 G можно управлять одновременно несколькими моделями.
• Модель укомплектована новейшими 6 осевыми системами гиро-контроля,
что обеспечивает стабильный полет и легкое управление.
• Полностью заряженная батарея может обеспечить 9 минут полета.
• Новые функции, включая выдерживание заданной высоты, взлет/посадку одной кнопкой и управление через
приложение на смартфоне.
Арт. № X301H
Квадрокоптер с шестиосевым гироскопом
и беспроводной передачей видео высокого
качества
Управление через приложение
на смартфоне.
Вид от первого лица
в режиме реального времени
Описание Количество Описание Количество Описание Количество
Модель 1 Лопасти 4 Винты 4
Пульт управления 1 Защита 1 Отвертка 1
Инструкция 1 Держатель телефона 1 USB зарядка 1
Инструкция
Правила безопасности
• Этот продукт не игрушка. Не разрешается использовать детьми в возрасте до 14 лет.
• Внимательно прочитайте эту инструкцию перед тем, как запускать и управлять устройством в
соответствии с инструкцией.
• Пользователи полностью отвечают за правильную работу модели. Изготовитель и дилеры снимают с
себя всю ответственность за ущерб, вызванный неправильным использованием.
• Не допускайте попадания мелких деталей к детям.
• Держите аккумуляторы вдали от огня и высоких температур.
• При пролете модели держите ее на расстоянии 1-2 м от себя и других, чтобы избежать травм из-за
столкновения.
• Не разбирайте и не модифицируйте изделие, чтобы избежать неисправностей или аварии.
• Управляйте моделью в пределах видимости.
• Необходим присмотр взрослых, когда дети запускают эту модель.
• Используйте такие же или эквивалентные батарейки.
• Вставляйте батарейки, учитывая полярность.
• Не заряжайте батарейки, не предназначенные для зарядки, передатчику нужны 4 батарейки типа АА.
• Не используйте одновременно старые и новые батарейки.
• Используйте батарейки одного типа.
• Разряженные батареи должны быть удалены из игрушки.
• Клеммы питания не должны быть замкнуты.
• USB-зарядку, предназначенную для использования с продуктом, следует регулярно проверять на
наличие потенциальной опасности, например, повреждение кабеля, шнура, вилки, корпуса других
частей, и что в случае такого повреждения изделие нельзя использовать до тех пор, пока дефект не
будет устранен.
Благодарим вас за покупку этого продукта. Пожалуйста, внимательно прочитайте это руководство перед
использованием и сохраните его для справки в будущем.
Пульт дистанционного управления (передатчик)
№ Функция Описание функции
1 Включатель питания
Он управляет источником питания передатчика. Переведите выключатель питания
в положение «ON», передатчик включен; Переведите выключатель питания в
положение «OFF», питание передатчика отключено.
2
Переключатель режимов/Старт одной
кнопкой/Посадка
1. Долгое нажатие - смена ручки управления. 2.Краткое нажатие для старта/посадки
на землю.
Пульт дистанционного управления с LCD
Основные функции пульта ДУ
• Система дистанционного управления микрокомпьютером и технология соединения 2.4G дают возможность
использовать несколько коптеров одновременно без взаимных помех.
• Контроль функции восходящего, нисходящего, прямого, обратного, левого, правого, поворота влево, поворота вправо
и 3D-переворота и вращения вертолета.
• Ручка управления может свободно переключаться в соответствии с привычкой игрока.
Эскизные и функциональные переключатели пульта ДУ
1. Включатель питания
2. Переключатель
режимов/Старт одной
кнопкой/Посадка
3. Включатель
подсветки/Режим "без
головы"/Включатель
возврата одной кнопкой
4. Левый стик
12.
Индикатор питания
5. Переключатель А
6. Переключатель В
11. 3D вращение
10. Переключатель
скоростей Быстро/
Медленно
9. Правый стик
8. Переключатель D
7. Переключатель C
№ Функция Описание функции
3
Включатель
подсветки/Режим
"без головы"/
Включатель возврата
одной кнопкой
1. Это выключатель освещения модели. Нажмите один раз, чтобы включить
свет, и нажмите его еще раз, чтобы выключить свет.
2. Кнопка включения "без головы": нажмите эту кнопку примерно на 2 секунды,
пульт дистанционного управления издаст два звуковых сигнала, и на ЖК-
дисплее начнет мигать фраза «stick mod», индикаторная лампа модели
переключится с постоянного свечения на мигание, и значит модель находится
в режиме "без головы". Повторно нажмите эту кнопку примерно на 2 секунды,
пульт дистанционного управления издаст два звуковых сигнала, а режим
«stick mod» останется постоянным, индикаторная лампа модели перестанет
мигать до постоянного свечения, и модель выйдет из режима "без головы".
3. Когда модель летит в режиме "без головы", нажмите одну кнопку возврата,
модель полетит
к игроку.
Нажмите снова кнопку возврата одной кнопкой или используйте ручку
управления вперед / назад
и модель выйдет из функции возврата одной кнопкой.
4 Левый стик
РЕЖИМ 2: вверх/вниз, повернуть налево/повернуть вправо;
РЕЖИМ 4: вверх / вниз, влево/вправо.
РЕЖИМ 1: вперед назад, поворот влево/поворот направо;
РЕЖИМ 3: вперед/назад, влево/вправо.
5 Переключатель А
В режиме 2 и 4 эта кнопка не имеет значение.
В режимах 1 и 3 помогает настроить прямой и обратный полет модели.
6 Переключатель В
В режиме 3 и 4 помогает настроить боковое движение модели.
В режимах 1 и 2 помогает настроить скорость поворота влево и вправо.
7 Переключатель С
В режимах 3 и 4 помогает настроить скорость поворота влево и вправо.
В режимах 1 и 2 помогает настроить боковой полет модели.
8 Переключатель D
В режимах 1 и 3 эта кнопка не имеет назначения.
В режимах 2 и 4 помогает настраивать прямой и обратный полет модели.
9 Правый стик
РЕЖИМ 1: вверх / вниз, влево / вправо;
РЕЖИМ 3: вверх / вниз, поворот налево / поворот направо;
РЕЖИМ 2: вперед / назад, влево / вправо;
РЕЖИМ 4: вперед / назад, поворот налево / поворот направо.
10
Переключатель
скоростей Быстро/
Медленно
Есть 2 режима полета модели: на низкой скорости и на высокой скорости.
11 3D вращение
Продолжайте нажимать кнопку 3D вращения и нажимайте вперед / назад, а
джойстик управления влево / вправо до упора, чтобы выполнить вращение.
12 Индикатор питания
Световой индикатор медленно мигает: передатчик не активирован.
Световой индикатор мигает быстро: передатчик посылает сигнал на модель.
Световой индикатор горит без мигания: передатчик готов к управлению
полетным сигналом
1. Отверните против часовой стрелки, чтобы открыть крышку батарейного отсека. (Рис.1)
2. Установите 4 батарейки типа АА в батарейный отсек в соответствии с указанной полярностью. (Рис.2)
3. Привинтите по часовой стрелке, чтобы закрыть батарейный отсек. (Рис.3)
Как установить батарею пульта ДУ
Рис. 1 Рис. 2 Рис. 3
Как извлечь и вставить батарейки.
4 переключателя режимов
Длительно нажмите кнопку переключения режимов, чтобы выбрать
режим 2 / режим 4 / режим 1 / режим 3.
Выбор режима стика
Управление
Вперед/Назад
Управление
поворотом
Влево/Вправо
Управление
регулятором
Управление
Влево/Вправо
РЕЖИМ 1
РЕЖИМ 2
Управление
поворотом
Влево/Вправо
Управление
регулятором
Управление
Вперед/Назад
Управление
Влево/Вправо
РЕЖИМ 3
РЕЖИМ 4
Управление
регулятором
Управление
регулятором
Управление
Вперед/Назад
Управление
Вперед/Назад
Управление
Влево/Вправо
Управление
Влево/Вправо
Управление
поворотом
Влево/Вправо
Управление
поворотом
Влево/Вправо
Доступны 2 скорости полета: низкая скорость и высокая скорость.
Игрок может выбрать скорость полета, нажав кнопку скорости H / L.
Выбор скорости полета
Модель
Основные комплектующие
Рис. 4
Установка новых лопастей
ВЫКЛ/ВКЛ
Лопасти Б
Лопасти A
Шасси
Камера
Мотор
Защитная
рамка
Лопасти Б
Лопасти A
Свет
Рис. 5
2. Удалите старые
лопасти, установите
новые лопасти.
3. Зафиксируйте лопасти
винтами по часовой
стрелке.
Рис. 8
Рис. 10
2. Отсоедините провод
батареи от провода
питания модели.
3. Вытащите батарею.
4. Подсоедините провод новой
батареи к проводу питания
модели и вставьте батарею
в батарейный отсек.
Рис. 6
Рис. 9
1. Отвинтите лопасти,
вращая против часовой
стрелки.
Выключите модель. Отключите провод батареи от провода питания
модели. Подключите трехпроводный кабель батаре к разъему на
USB переходнике. Далее USB переходник подключите к любому
USB зарядному устройству.
При зарядке светится красный индикатор USB-зарядного
устройства. Когда аккумулятор полностью заряжен, светодиод
зарядного устройства USB отключается. Время зарядки около
90 минут.
Соединение
с зарядным
устрорйством
Зарядное
устройство
Трехконтактное
соединение
Батарея
Способ зарядки батареи
ПРИМЕЧАНИЕ. Батарея должна быть полностью
заряжена перед хранением.
Подготовка к полету
Пульт дистанционного управления
• Перепроверьте детскую площадку; Убедитесь, что на нет скоплений людей, животных и
других барьеров.
• Включите пульт дистанционного управления и индикатор питания быстро начнет мигать и
отправит сигнал связи к дрону.
• Сдвиньте ручку управления регулятором вверх; затем верните ручку управления
регулятором в нижнее положение; процесс подключения сигнала займет около 10 секунд.
Как только соединение будет завершено, индикатор питания останется включенным, не
мигая, и пульт дистанционного управления будет готов
к управлению полетом.
• Убедитесь, что аккумулятор (в нижней части модели) хорошо установлен и
подключен к электропроводу модели. Модель выключена.
• Включите модель; диод будет часто мигать, гироскоп модели будет находиться
в состоянии обнаружения сигнала. Установите модель на ровную поверхность.
Примерно через 4 секунды диод будет гореть постоянно, без мигания.
Это означает, что соединение закончено, и модель готова к полету.
Модель
Право
"Хвост"
модели
"Голова"
модели
Защита Б
(Мотор 2)
Лево
Защита Б
(Мотор 4)
Защита А
(Мотор 3)
Защита А
(Мотор 1)
• Чтобы обеспечить устойчивый полет, установите значение
переключателя в середину.
• Медленно поднимите вверх ручку регулятора и модель взлетит.
• Чтобы избежать каких-либо недоразумений, мы определили ориентацию
модели следующим образом: модель установлена носом прямо вперед,
а хвост обращен к игроку. Направление носа вертолета называется
«вперед», направление хвоста называется «Назад». Модель взлетает
на небо, это называется «вверх»; Модель приземляется, это называется
«вниз». Левая сторона игрока называется «слева», правая сторона игрока
называется «справа». Все направления, о которых мы говорим в этом
руководстве, соответствуют этим определениям.
Рис. 7
1. Сдвиньте
выключатель на
"OFF".
• Синие огни находятся спереди модели; оранжевые огни находятся сзади модели.
• Когда модель включена, проверьте направление вращения лопаток ротора, лопасти переднего левого
и правого заднего ротора должны вращаться в направлении по часовой стрелке; лопасти переднего
правого и заднего левого ротора должны вращаться против часовой стрелки.
• Если модель продолжает летать в одну сторону, это можно исправить, отрегулировав переключатель
на пульте дистанционного управления.
Примечания:
• Для первого использования требуется сигнальное соединение между моделью и пультом ДУ.
• Установите соединение по одному, чтобы избежать ошибки подключения сигнала.
• Чтобы лучше защитить аккумулятор, отсоедините кабель аккумулятора от силового провода после
использования.

Содержание

Похожие устройства

Скачать
