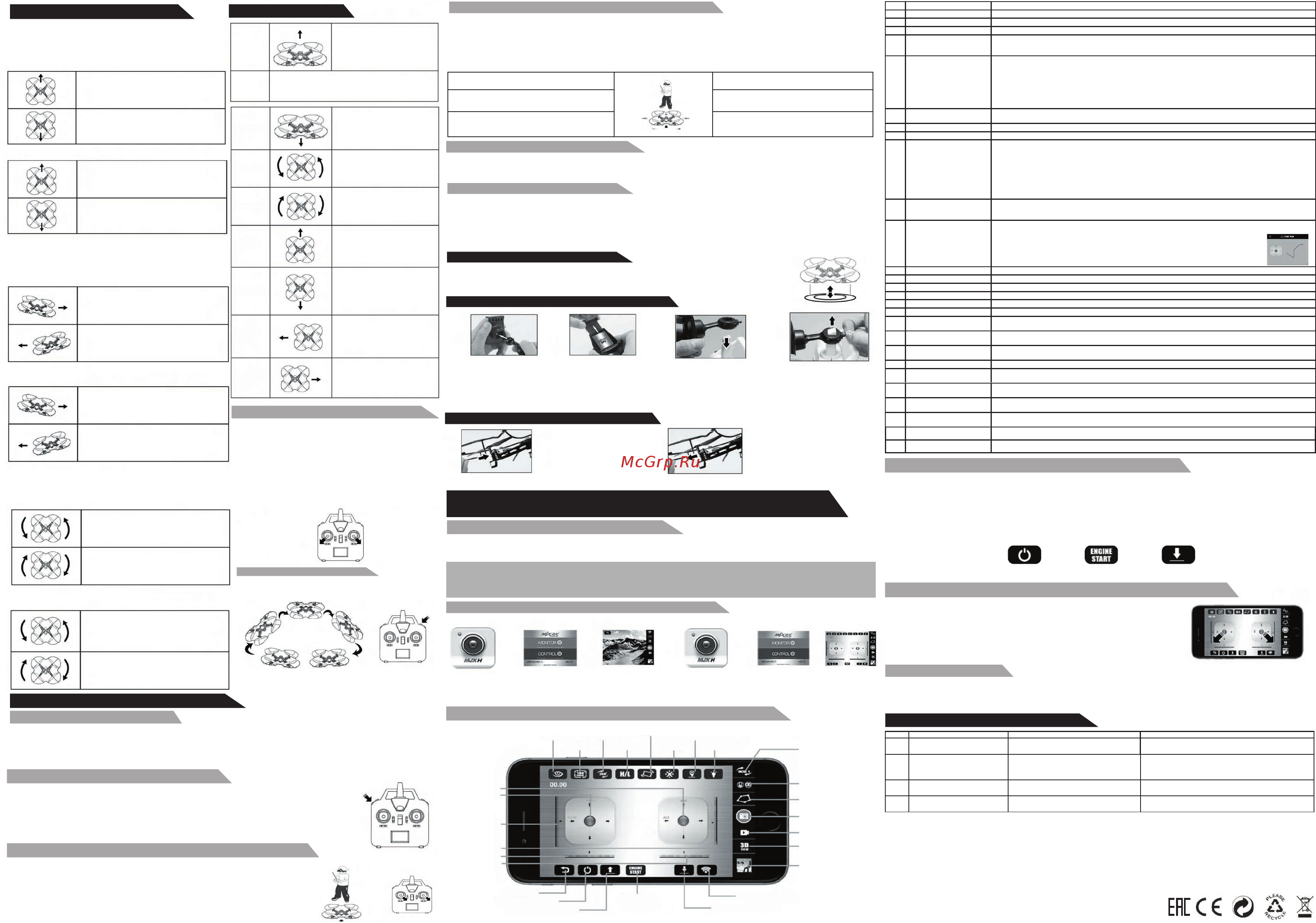

1. Если модель продолжает двигаться вперед /
назад, даже если сигнал управления отсутствует,
пользователи могут отрегулировать переключатель
подъема, чтобы модель оставалась сбалансированной.
Функции переключателя
2. Если модель продолжает перемещаться влево / вправо,
даже если сигнал управления отсутствует, пользователи
могут отрегулировать элерон, чтобы модель оставалась
сбалансированной.
РЕЖИМ 2 или 4
РЕЖИМ 3 или 4
РЕЖИМ 1 или 2
Если модель продолжает двигаться
вперед, опустите регулятор D до тех
пора, пока не будет найден баланс
Если модель продолжает двигаться
влево, подвиньте вправо регулятор
B до тех пора, пока не будет найден
баланс
Если модель продолжает двигаться
назад, поднимите регулятор D до тех
пора, пока не будет найден баланс
Если модель продолжает двигаться
вправо, подвиньте влево регулятор
B до тех пора, пока не будет найден
баланс
Если модель продолжает двигаться
вправо, подвиньте влево регулятор
С до тех пора, пока не будет найден
баланс
Если модель продолжает двигаться
влево, подвиньте вправо регулятор
С до тех пора, пока не будет найден
баланс
3. Если модель продолжает вращаться, даже если сигнал
управления отсутствует, пользователи могут настроить
балансировку руля, чтобы модель восстановила баланс.
РЕЖИМ 1 или 2
РЕЖИМ 3 или 4
Если модель продолжает крутиться
в воздухе против часовой стрелки,
подвиньте вправо регулятор В, пока
не будет найден баланс.
Если модель продолжает крутиться
в воздухе по часовой стрелке,
подвиньте влево регулятор В, пока
не будет найден баланс.
Если модель продолжает крутиться
в воздухе против часовой стрелки,
подвиньте вправо регулятор С, пока
не будет найден баланс.
Если модель продолжает крутиться
в воздухе по часовой стрелке,
подвиньте влево регулятор С, пока
не будет найден баланс.
Управление
Поднимите рычаг управления регулятором,
поднимите модель до ожидаемой высоты и
отпустите рычаг управления регулятором. Модель
будет парить на этой высоте.
Вверх
Держать
высоту
Поднимите ручку управления
регулятора, скорость вращения
роторов увеличится и модель
поднимается соответственно.
Если модель продолжает двигаться
вперед, опустите регулятор А до тех
пора, пока не будет найдет баланс
Если модель продолжает двигаться
назад, поднимите регулятор А до тех
пора, пока не будет найдет баланс
РЕЖИМ 1 или 3
Вниз
Поворот
влево
Поворот
вправо
Вперед
Опустите ручку управления
регулятором, скорость вращения
роторов уменьшится и модель
будет соответственно снижаться.
Наклоните стик управления
влево и модель будет
поворачивать влево.
Наклоните стик управления
вправо и модель будет
поворачивать вправо.
Когда модель в полете,
поднимите вверх стик "вперед/
назад" и модель будет двигаться
вперед.
Когда модель в полете, опустите
вниз стик "вперед/назад" и
модель будет двигаться назад.
Поверните боковую рукоятку
управления движением влево,
модель полетит влево.
Поверните боковую ручку
управления полетом вправо,
модель полетит вправо.
Назад
Полет
влево
Полет
вправо
Кратковременно нажмите кнопку посадки или
нажмите ручку управления регулятором, чтобы
дрон осторожно приземлился на землю. Примерно
через 2 секунды дрон полностью прекратит полет.
Когда беспилотный летательный аппарат летает
на высоте менее 1 метра от земли, то вам нужно
срочно его остановить. Пожалуйста, поверните
левую ручку управления пульта дистанционного
управления влево-вниз и правую ручку
управления вправо-низ, чтобы прекратить полет.
Посадка и аварийная остановка
Продолжайте нажимать кнопку 3D-роллинга и нажимайте вперед /
назад, а джойстик влево / вправо до упора, чтобы соответственно
выполнить действия переворачивания.
Заметка:
Мы предлагаем начинающему пилоту выбирать свободное
пространство без препятствий и с мягким покрытием.
3D роллы (перевороты)
Режим "без головы"
Вход в режим "без головы"
Как только сигнал между моделью и пультом дистанционного управления успешно подключен, нажмите
функциональную кнопку, расположенную в верхней правой части пульта дистанционного управления,
в течение 2 секунд. Пульт дистанционного управления издаст два звуковых сигнала и на ЖК-дисплее
начнут мигать буквы «stick mod», индикаторная лампочка модели переключится с постоянного свечения
на мигание. Это означает, что модель находится в режиме "без головы".
Когда модель находится в режиме "без головы", нажмите функциональную кнопку
в левом верхнем углу пульта дистанционного управления в течение 2 секунд, пульт
дистанционного управления издаст 3 звуковых сигнала, а надпись «Stick mod» будет
постоянно включена и индикаторная лампочка модели перестанет мигать и будет
гореть постоянно. Это означает, что модель вышла из режима без головы.
Выход из режима "без головы"
Когда модель находится в режиме "без головы", требуется подтверждение
направления полета. Установите головную часть модели перед игроком,
поверните обе ручки управления в нижний правый угол в течение
примерно 2 секунд, индикаторная лампа модели перейдет от медленного
мигания к быстрому, и подтверждение направления полета будет
завершено.
Проверьте направление модели в режиме "без головы":
Управление направлением полета в режиме "без головы"
• Проверяя направление полета модели, устанавливайте нос модели прямо вперед, а хвост лицом к
игроку. Это направление будет постоянно считаться «вперед», во время получения сигнала с пульта ДУ,
независимо от того, куда указывает нос модели. То есть пространство перед пилотом определяется как
«вперед»; все что сзади пилота определяется как «назад», левая сторона игрока определяется как левая;
правая сторона игрока определяется как правая.
• Когда модель летает в режиме "без головы", игрок должен быть направлен вперёд. В противном случае
модель окажется вне контроля. Управлению моделью показано ниже:
Поднимите правый стик управления, модель
пролетит вперед, удаляясь от пилота.
Нажмите правый стик вправо и модель
начнет лететь вправо
Опустите правый стик управления и модель
полетит назад.
Поверните ручку управления вправо и
модель повернется левой стороной к
пилоту.
Нажмите правый стик влево и модель начнет
лететь влево
Поверните ручку управления влево и
модель повернется правой стороной к
пилоту.
Автовозврат одной кнопкой
Когда модель летит в режиме “без головы”, нажмите кнопку автовозврата и модель полетит к пилоту.
Нажмите снова кнопку автовозврата или используйте ручку управления вперед / назад и модель выйдет
из функции возврата.
Примечания
• Указание направления полета необходимо, когда модель будет летать в режиме “без головы”. При
проверке направления полета модель должна быть установлена прямо вперед, а хвост - напротив
пилота. Пилот должен смотреть в ту сторону, куда указывает нос модели. Игрок должен стоять в одном
направлении при управлении полетом.
• Если модель летит в режиме “без головы”, а направление полета имеет отклонения – пожалуйста,
прекратите полет и снова выполните действие проверки направления полета.
Как только соединение сигнала между дроном и пультом закончилось, нажмите на
ручку управления регулятором, чтобы дрон взлетел. Когда модель взлетит на высоту
более 1 метра, отпустите ручку регулятора. Модель будет парить на текущей высоте.
Удержание высоты барометром
Установка/снятие держателя смартфона
Рис. 11
1. Подсоедините
стойку к крепежному
компоненту смартфона.
Рис. 12
1. Отрегулируйте
фиксирующий компонент
вверх или вниз
в соответствии с размером
мобильного телефона.
Установка/снятие защитной рамы
Рис. 15
Рис. 16
1. Установка защитной
рамы: тщательно
прикрепите защитную
раму к защелке стопорным
кольцом.
2. Снятие защитной рамы:
вытащите стопорное кольцо из
защелки с умеренным усилием.
Рис. 14
4. Оттяните центр
блокировки стойки и
медленно выдвиньте
держатель, держатель
смартфона будет снят.
Рис. 13
3. Установите
держатель смартфона
на верхнюю часть
пульта дистанционного
управления.
Загрузка программного обеспечения для передачи в реальном времени
FPV, установка и описание функций.
Установка программы
• Установите камеру на дрон и установите программное обеспечение «MJX H» на
смартфон. Фотографии и видеозаписи, которые снимает камера, можно увидеть
вживую, пока модель летит.
«MJX H» Описание функций управления смартфоном
№ Функция Описание функции
1 Скрыть интерфейс Нажмите эту кнопку, чтобы скрыть меню интерфейса.
2 Переворот 180
о
Нажмите эту кнопку, чтобы повернуть изображение на 180 градусов.
3 Переворот 360
о
Как только модель полетит, нажмите эту кнопку, и модель перевернется на 360 градусов вперед.
4 Высокая/Низкая скорость
Включите программу, а затем нажмите эту кнопку, чтобы войти в режим выбора высокой и низкой скорости.
Когда логотип H / L имеет красный цвет, дрон находится в высокоскоростном режиме; Когда логотип H / L
имеет черный цвет, дрон находится в режиме низкой скорости.
5
Режим контроля
силы тяжести
Нажмите эту кнопку, чтобы войти в рабочий интерфейс. Режим 2: левая рукоятка управления - это рычаг управления
регулятором и левая / правая поворотная рукоятка. Правый стик - это полет вперед/назад и влево/вправо..
MOD 1: левая рукоятка управления - это рычаг управления вперед / назад и левый / правый поворот. Правая ручка -
это рычаг регулятора и левая / правая ручка.
MOD 3: Левая рукоятка управления - это рычаг управления вперед / назад и левый / правый шстик. Правая ручка -
это рычаг регулятора и левая / правая ручка.
MOD 4: Левая рукоятка управления - это рычаг управления регулятором и левая / правая ручка. Правый стик - это
полет вперед/назад и влево/вправо.
6 Режим "без головы"
Включите пульт дистанционного управления. Коснитесь этого значка, чтобы войти в режим "без головы"
и настройте дрон.
7 Возврат одной кнопкой Коснитесь этого значка, когда дрон находится в режиме "без головы". Дрон вернется назад.
8 Включение освещения Нажмите эту кнопку, чтобы включить или выключить свет.
9 Переключение режимов
4 режима:
MOD 2: левая рукоятка управления - это рычаг управления регулятором и левая / правая поворотная
рукоятка. Правый стик - это прямой / обратный полет и левая / правая ручка полета.
MOD 1: левая рукоятка управления - это рычаг управления вперед / назад и левый / правый поворот.
Правая ручка - это рычаг регулятора и левая / правая ручка.
MOD 3: Левая рукоятка управления - это рычаг управления вперед / назад и левый / правый штурвал.
Правая ручка - это рычаг регулятора и и левая / правая ручка.
MOD 4: Левая рукоятка управления - это рычаг управления регулятором и левая / правая ручка. Правый
стик - это полет вперед/назад и влево/вправо.
10
Низкий уровень/средний
уровень переключения
регулятора
Регулятор низкого уровня предназначен для беспилотных летательных аппаратов без режима удержания
высоты. Режим регулятора среднего уровня предназначен для беспилотных летательных аппаратов с
режимом полета с удержанием высоты.
11 Путь полёта
Включите программу, а затем нажмите здесь, чтобы войти в план полета. Левый джойстик - джойстик
регулятора; правый рычаг управления - левая и правая ручка управления поворотом. Коснитесь
джойстика, чтобы контролировать полет.
Чистое место на экране предназначено для рисования маршрута полета.
Как только маршрут будет дорисован,
дрон будет лететь вперед, назад, влево
и вправо в соответствии с маршрутом.
12 Фото Коснитесь здесь, камера сделает снимок.
13 Видео Коснитесь здесь, камера сделает видео.
14 3D Нажмите здесь и наденьте очки 3D VR, чтобы испытать 3D-эффекты.
15 Просмотр видео Нажмите здесь, чтобы воспроизвести сохраненное видео.
16 Сигнал WIFI дрона Показывает силу сигнала WIFI.
17 Посадка одной кнопкой Пока летает беспилотный летательный аппарат, коснитесь эту кнопку, чтобы осторожно приземлить его.
18
Разблокировка одной
кнопкой
Коротко нажмите эту кнопку, чтобы разблокировать дрон, когда дрон заблокирован.
19 Запуск одной кнопкой
Когда модель разблокирована стоит на земле и ее винты медленно вращается - короткое нажатие этой
кнопки заставит модель взлететь.
20 Управление приложением
Коснитесь эту кнопку, значок будет красного цвета, пока мобильный телефон посылает сигнал соединения.
Когда WIFI-сигнал дрона будет успешно подключен, указатель будет постоянно включенным.
21 Возврат Нажмите здесь, чтобы выйти из интерфейса управления и войти в режим выбора.
22 Переключатель C
В режимах 3 и 4 это помогает настроить скорость поворота влево и вправо в модели.
В режимах 1 и 2 это помогает настроить боковой полет модели.
23 Переключатель B
В режиме 3 и 4 это помогает настроить боковое движение модели.
В режимах 1 и 2 это помогает настроить скорость поворота влево и вправо.
24 Переключатель D
В режимах 1 и 3 эта кнопка не имеет назначения.
В режимах 2 и 4 это помогает настраивать прямой и обратный полет модели.
25 Переключатель А
В режиме 2 и 4 эта кнопка не имеет назначения.
В режимах 1 и 3 помогает настроить прямой и обратный полет модели.
26 Левый стик
Режим стика 2: вверх/вниз, поворот влево/поворот вправо Режим стика 4: вверх/вниз, влево/вправо
Режим стика 1: вперед/назад, поворот влево/поворот вправо Режим стика 3: вперед/назад, влево/вправо
27 Правый стик
Режим стика 1: вверх/вниз, влево/вправо Режим стика 3: вверх/вниз, поворот влево/поворот вправо
Режим стика 2: вперед/назад, влево/вправо Режим стика 4: вперед/назад, поворот влево/поворот вправо.
9. Переключение
режимов
10. Низкий уровень/
средний уровень
переключения
регулятора
11. Путь полета
12. Фото
13. Видео
15. Проигрывание
видео
14. 3D
19. Запуск одной кнопкой
17. Посадка одной кнопкой
16. WIFI сигнал дрона
1. Скрыть
интерфейс
5. Режим контроля
гравитации
7. Возврат одной кнопкой
8. Включение освещения
6. Режим
"без головы"
2. Переворот 180
о
3. Переворот 360
о
4. Высокая/Низкая
скорость
18. Разблокировка
одной кнопкой)
20. Выход из программы
21. Назад
22. Переключатель С
23. Переключатель B
24. Переключатель D
25. Переключатель А
26. Левый стик
27. Правый стик
• Для системы Android посетите наш веб-сайт www.mjxrc.com, чтобы загрузить программное
обеспечение «MJX H».
• Для системы Apple IOS, пожалуйста, зайдите в магазин APP, чтобы загрузить программное
обеспечение «MJX H».
Рис. 17
Рис. 18
Рис. 19
Рис. 20 Рис. 21 Рис. 22
Существует два режима работы приложения «MJX H»
Режим передачи изображений в реальном времени
Режим управления через приложение
1. Откройте
приложение "MJX H"
2. Нажмите кнопку
Monitor
3. Появится
изображение в
реальном времени
1. Откройте
приложение "MJX H"
2. Нажмите кнопку
CONTROL
3. Активируется
интерфейс
управления
в реальном
времени
Проверьте и убедитесь, что камера # C4015 / # C4016 правильно установлена на беспилотном аппарате, а затем подключите
провод батареи к разъему питания печатной платы приемника. Включите дрон, светодиодный свет дрон быстро замигает, и
теперь модель находится в состоянии обнаружения гироскопа. Установите модель на плоску поверхность. Введите настройки
мобильного телефона. Откройте WIFI; Затем найдите WIFI-сигнал «MJX H ****» из списка сигналов WIFI и подключите сигнал.
Выйдите из настройки, как только мобильный телефон подключится к «MJX H ****». Откройте приложение «MJX H» на смартфоне.
Нажмите «MONITOR», чтобы войти в интерфейс передачи изображений в реальном времени.Нажмите «CONTROL», чтобы войти в
интерфейс управления. Нажмите значок управления. Значок будет красного цвета, пока мобильный телефон WIFI отправляет сигнал
соединения. После того, как WIFI-сигнал мобильного телефона успешно подключен к сигналу WIFI дроида, сигнальная лампочка гудка
будет постоянно включена. Нажмите на иконку запуска, дрон начнет вращаться с низкой скоростью. В это время нажмите на иконку
джойстика дрегулятора и дрон взлетит.
Инструкция по запуску дрона с помощью приложения на сматфоне
Включение и выключение
управления
Запуск Посадка
Кратковременно нажмите кнопку посадки одной кнопкой или нажмите
ручку управления регулятором, чтобы дрон медленно приземлился на
землю. Примерно через 2 секунды дрон полностью прекратит полет.
Когда беспилотный летательный аппарат летает на высоте менее 1 метра
от земли, то вам нужно срочно остановить беспилотный летательный
аппарат. Поверните левый джойстик пульта дистанционного управления
влево вниз и правый рычаг управления вправо-низ, чтобы прекратить
полет.
Как сделать экстренную посадку и настроить гироскоп с помощью приложения
Когда модель находится в режиме "без головы", требуется подтверждение направления полета.
Установите голову модели перед игроком, поверните обе ручки управления в нижний правый угол в
течение примерно 2 секунд, индикаторная лампа модели перейдет от медленно мигающей к быстрому
миганию, и подтверждение направления полета будет завершено.
Коррекция гироскопа
Проблема Причина Решение
1 Огни быстро мигают
Гироскоп модели находится в состоянии
обнаружения сигнала.
Установите модель на любую плоскую поверхность.
2
Лампы мигают по два раза
после короткой паузы
Модель не получает сигнал от пульта ДУ,
или соединение
сигнала прерывается.
Для получения сигнала включите пульт дистанционного
управления. Для прерывания сигнала выключите пульт
дистанционного управления
и снова включите его.
3 Огни включатся и выключаются Модель разряжена
Зарядите батарею или замените на заряженную
батарею
4
Модель трясется
и дрожит
Нарушена форма лопастей пропеллера Замените лопасти
Решение проблем
Примечание:
a) Изменения конструкции или модификации, не одобренные ответственной стороной, лишают пользователя права на обслуживание
данного оборудования;
б) Данное оборудование было протестировано и признано соответствующим для электронного устройства класса B, согласно части
15 Правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех в жилых помещениях.
Данное оборудование генерирует, использует и может излучать радиочастотную энергию, и, если не используется в соответствии
с инструкциями, может создавать помехи для радиосвязи. Если это оборудование создает вредные помехи приему радио- или
телевизионного сигнала, что можно определить путем включения и выключения устройства, пользователю рекомендуется попытаться
устранить помехи одним или несколькими из следующих способов:
- Изменить ориентацию или местоположение приемной антенны.
- Увеличить расстояние между оборудованием и приемником.
- Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
- Обратитесь за помощью к дилеру или опытному радио / телевизионному технику.

Содержание

Похожие устройства

Скачать
