Jet JJ-6 OS 708455M [7/17] Рис 5

8.При помощи второго человека установите опору фуганка на верхнюю часть

подставки.

9.Совместите отверстия в верхней части подставки с отверстиями в опоре фуганка и

аккуратно вверните три болта блокировки (A, рис. 4) с тремя шайбами (B, рис. 4).

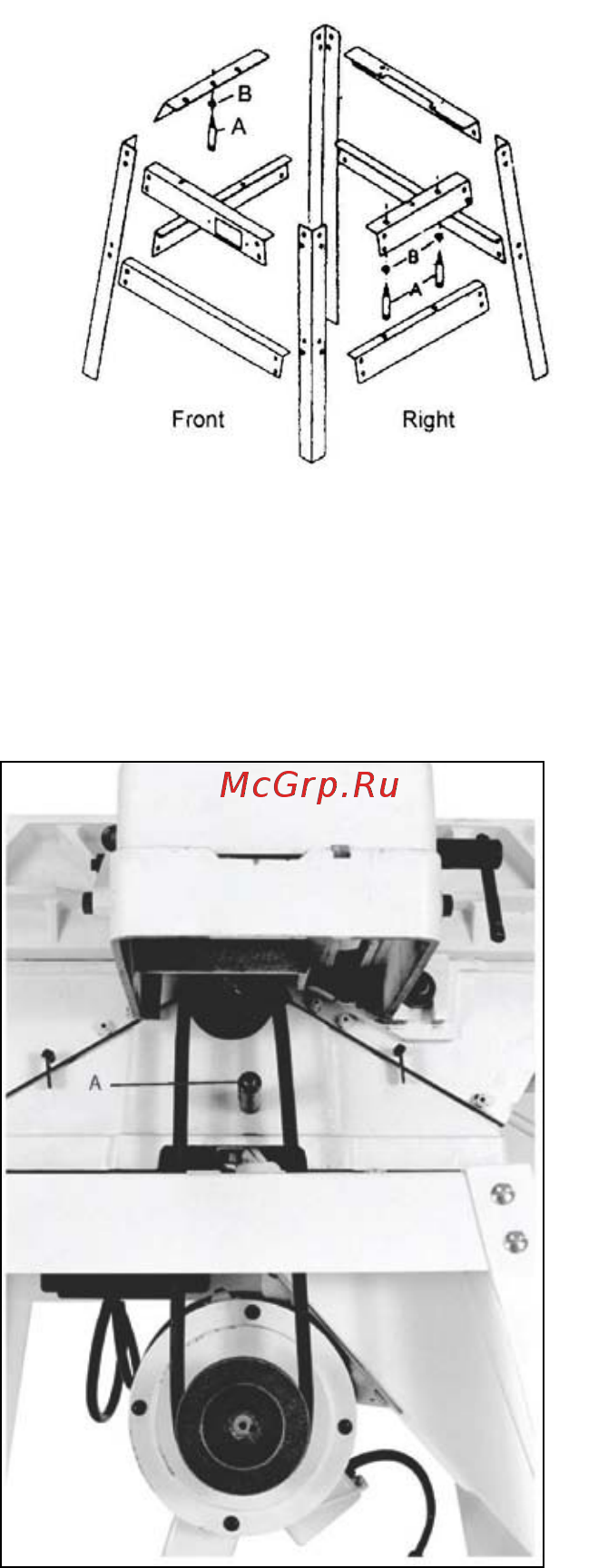

Поставьте V-ремень на шкив двигателя и ножевого вала (рис. 5).

1. Установка ремня

Рис. 5

2. Выровняйте шкивы (в случае необходимости), ослабив винты в шкиве на оси вала,

двигайте шкив на оси, и затем снова затяните винты.

3.Если необходимо подтянуть ремень, то ослабьте прижимные винты и опустите

площадку двигателя рукой вниз, попробуйте рукой натяжение ремня. Чтобы

отрегулировать натяжение, необходимо сжать ремень пальцами. Ремень должен

прогнуться приблизительно на 1/2.

Снова затяните прижимные винты площадки.

4. Ввинтите шестигранную проставку с резьбой на концах в чугунное основание столов

фуганка (A, рис. 5) .Затяните проставку гаечным ключом.

5. Прикрепите верхнюю защиту ремня (A, рис. 6) к фуганку и закрутите гайку с

шайбой.
