3. Проверьте перемещение упора по поверхности стола, затяжку блокировочных ручек.

При необходимости используйте дополнительно подложенные шайбы для усиления

затяжки блокировок.

4. Проверьте ход наклона упора и затяжку блокирующей ручки наклона.

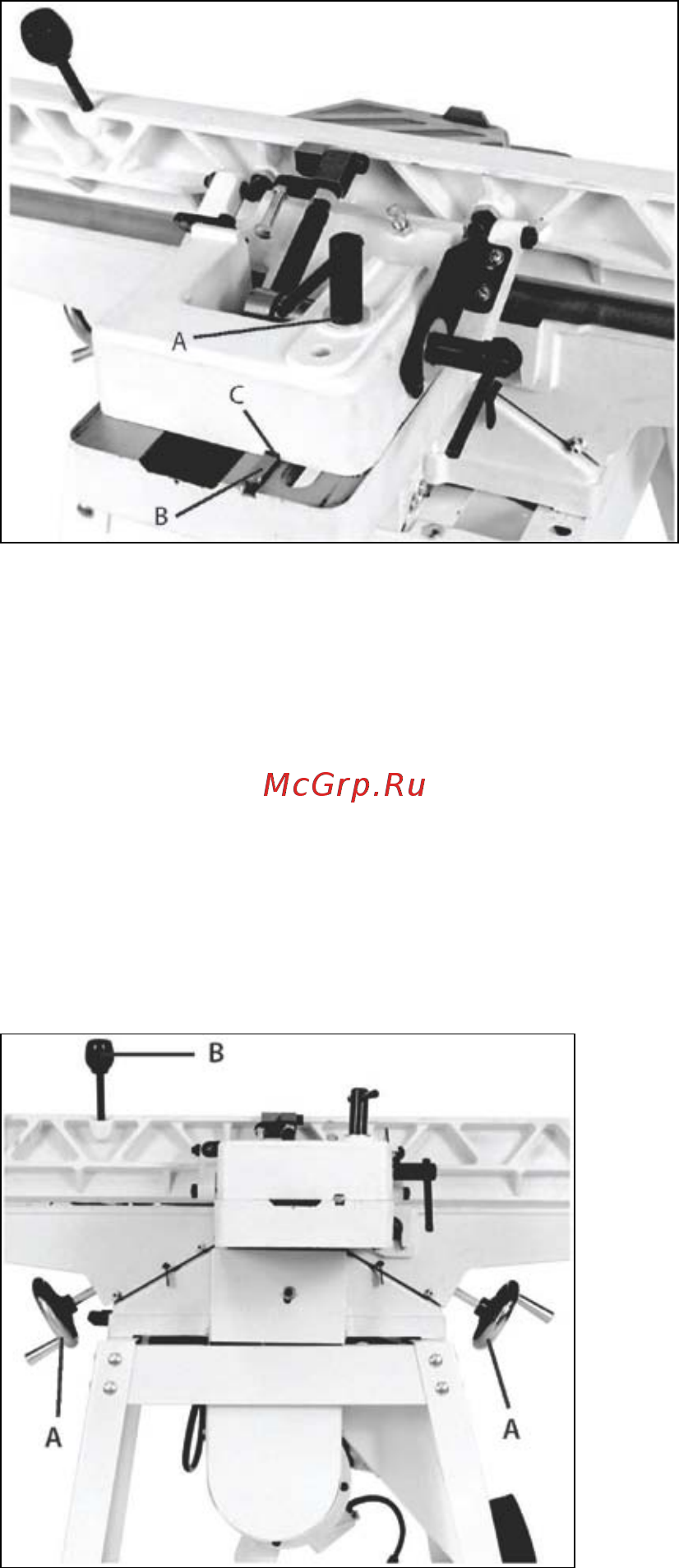

Рис. 8

Установка маховиков и ручки наклона упора

1.Закрепите маховики с ручкой на винты регулировки подъёма столов (A, рис. 9) под

каждым из них.

2. Закрутите ручку наклона (B, рис. 9) в специальное отверстие с резьбой на тыльной

части упора.

Рис. 9

Монтаж электрического выключателя

1.Прикрепите выключатель на посадочное место в боковой части верхнего основания

подставки двумя 3/1" x 1/2" винтами с двумя плоскими шайбами.

2. Подключите разъем выключателя с моторным разъемом.

Не подключайте станок к источнику эл. питания!
