HPI Racing Trophy Truggy Flux RTR 1/8 электро [12/49] Руководство к запуску
![HPI Racing Trophy Truggy Flux RTR 1/8 электро [12/49] Руководство к запуску](/views2/1290619/page12/bgc.png)
12
Внимание
Руководство к запуску

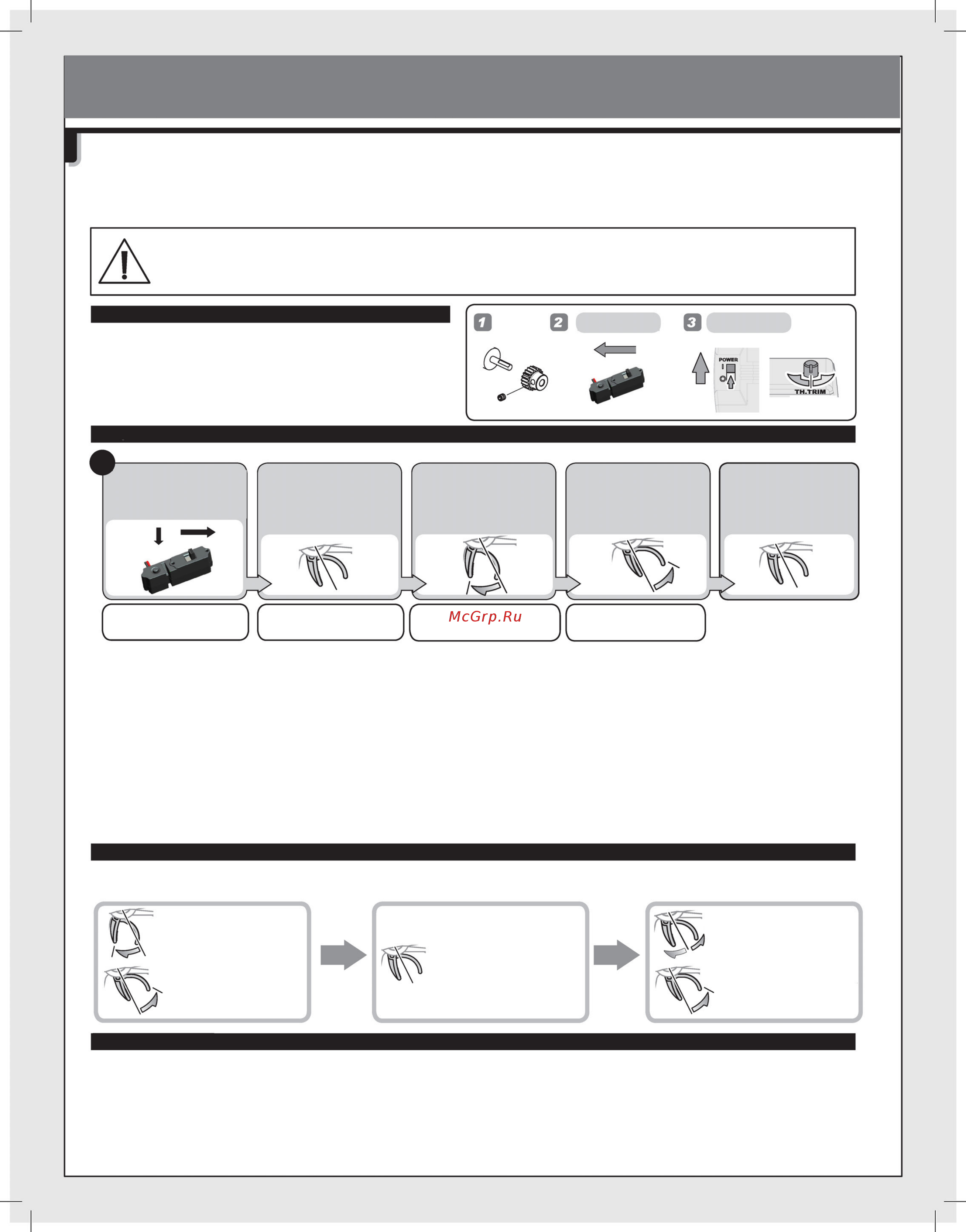

Настройка регулятора хода
При использовании LiPo аккумулятора необходимо включить автоматические настройки для LiPo
аккумулятора.
Перед настройкой
Настройка
Настоятельно рекомендуется в целях безопасности снять
ведущую шестерню с модели перед настройкой.
Установите курок газа в центральное положение при
включенном передатчике и выключенном регуляторе хода.
Триммер газ/тормоз
ВКЛ
ВЫКЛ
Передатчик
Регулятор хода
Центр
Удерживайте
ВКЛ
При включении регулятора хода
удерживайте нажатой кнопку
настройки до тех пор, пока не
замигает светодиод.
Нажмите кнопку настройки.
Курок газа/тормоза при этом
должен находиться в
нейтральном положении.
Полностью выжмите газ и
нажмите кнопку настройки.
Полностью выжмите тормоз
и нажмите кнопку настройки.
Через 3 секунды после
окончания настройки
регулятор хода будет
активирован.
Красный светодиод начнет
мигать
Мигает зеленый светодиод и
слышен звуковой сигнал
Дважды мигает зеленый светодиод
и дважды звучит звуковой сигнал
Трижды мигает зеленый светодиод
и трижды звучит звуковой сигнал
Подтверждение настройки
Если световой индикатор на регуляторе хода не работает так, как показано ниже, значит он настроен неправильно и необходимо повторить процесс настройки.
Необходимо настроить регулятор хода перед первым использованием. В дальнейшем нет необходимости повторять эту процедуру.
Перед началом настройки ознакомьтесь с инструкцией. Последовательно выполняйте указанные действия.
Полный газ
Горит зеленый
световой индикатор
Полный тормоз
Нейтраль
Нет светового сигнала
Неполный газ
или реверс
Горит красный
индикатор
Мигает красный
индикатор
При торможении
Аварийные сигналы
Несоответствие входного напряжения
Потеря сигнала приемника
Каждый раз при включении регулятор хода проверяет, попадает ли входное
напряжение в допустимый диапазон. Если нет, каждую секунду будет слышен
двойной звуковой сигнал. Проверьте напряжение на аккумуляторе.
Если регулятор хода не определяет сигнал от приемника, каждые 2 секунды будет
слышен одиночный звуковой сигнал. Проверьте работу передатчика и приемника.
