Обслуживание колес
Убедитесь, что шина прочно сидит на диске.
При необходимости заново приклейте шину.
Каждые 5 зарядок
аккумулятора
Используйте небольшое
количество клея.
Проклейте обе стороны.
Клей
Обслуживание двигателя и ведущей шестерни
Каждые 10 зарядок
аккумулятора
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Бумага для сцепления шестерен

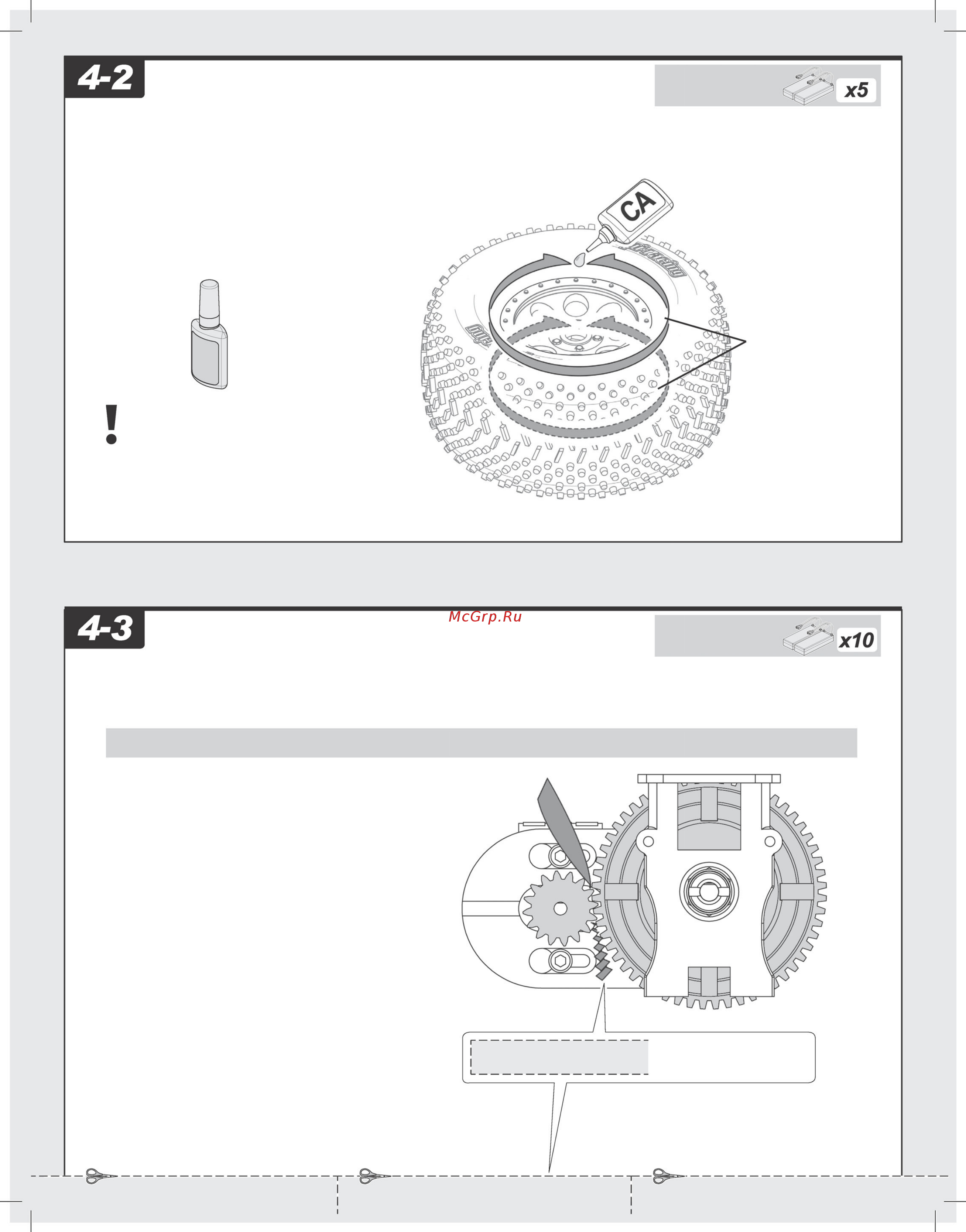

Правильное сцепление шестерен
Настройте сцепление зубчатой передачи, меняя
положение двигателя. Чтобы достичь идеального
сцепления, поместите кусочек бумаги между
шестернями и затяните болты крепления двигателя.
Отрегулируйте сцепление ведущей шестерни с зубчатым колесом.
