11

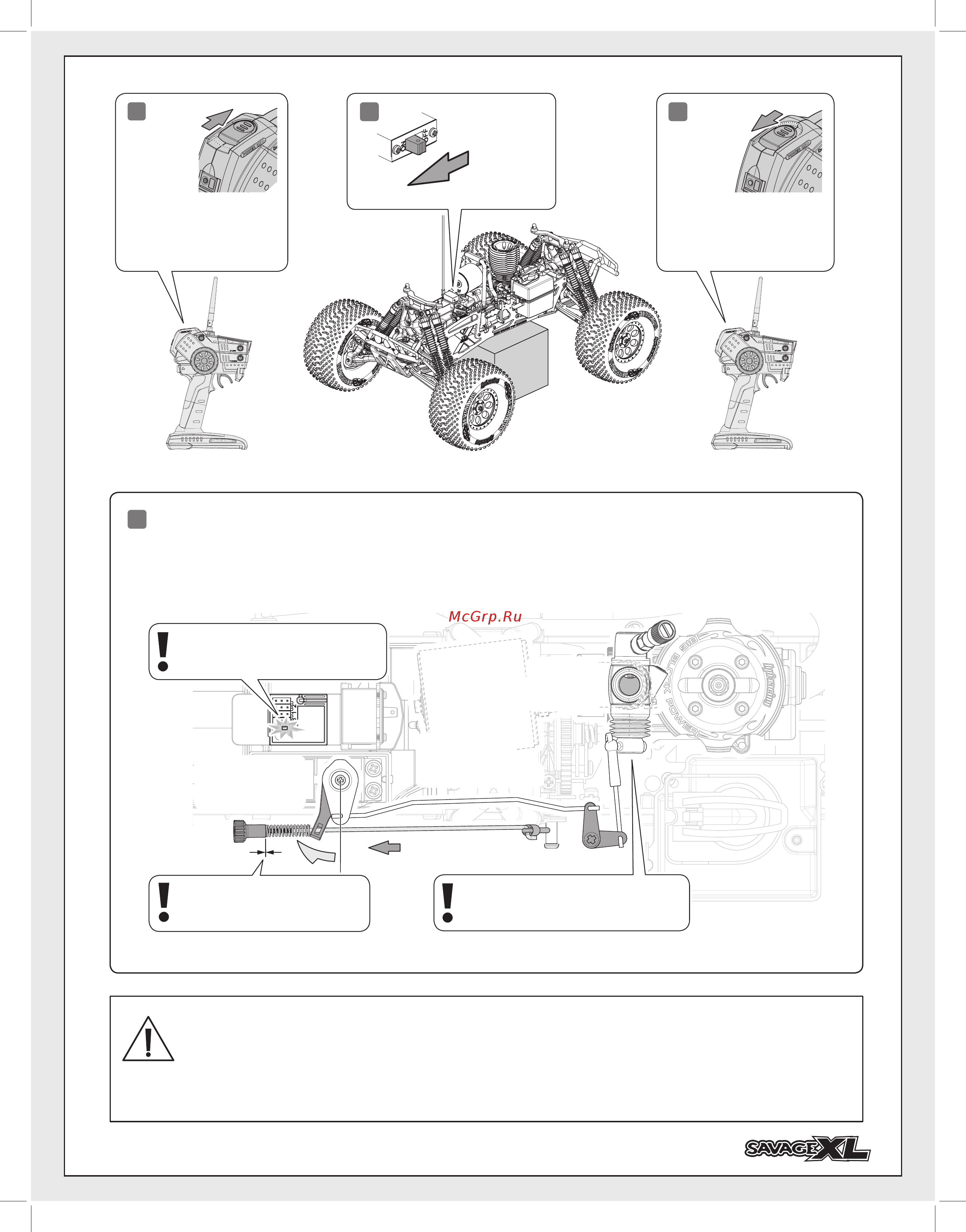

Включите передатчик
ВКЛ ВКЛ
Если световой индикатор мигает, но сервопривод дросселя не закрывает дроссель
или тормоза не срабатывают, установите систему защиты как показано на стр. 36
Внимание
Световой индикатор на приемнике будет постоянно мигать, и сервопривод газа будет двигаться в направлении тормоза.
Это означает, что система защиты работает правильно.
2
5
Поместите модель
на подставку
Выключите передатчик
ВЫКЛ
3
Карбюратор
Привод дросселя
Сервопривод
дросселя
Убедитесь, что тормоза сработали
Убедитесь, что красный световой
индикатор мигает
Убедитесь, что дроссель закрыт
4
