12

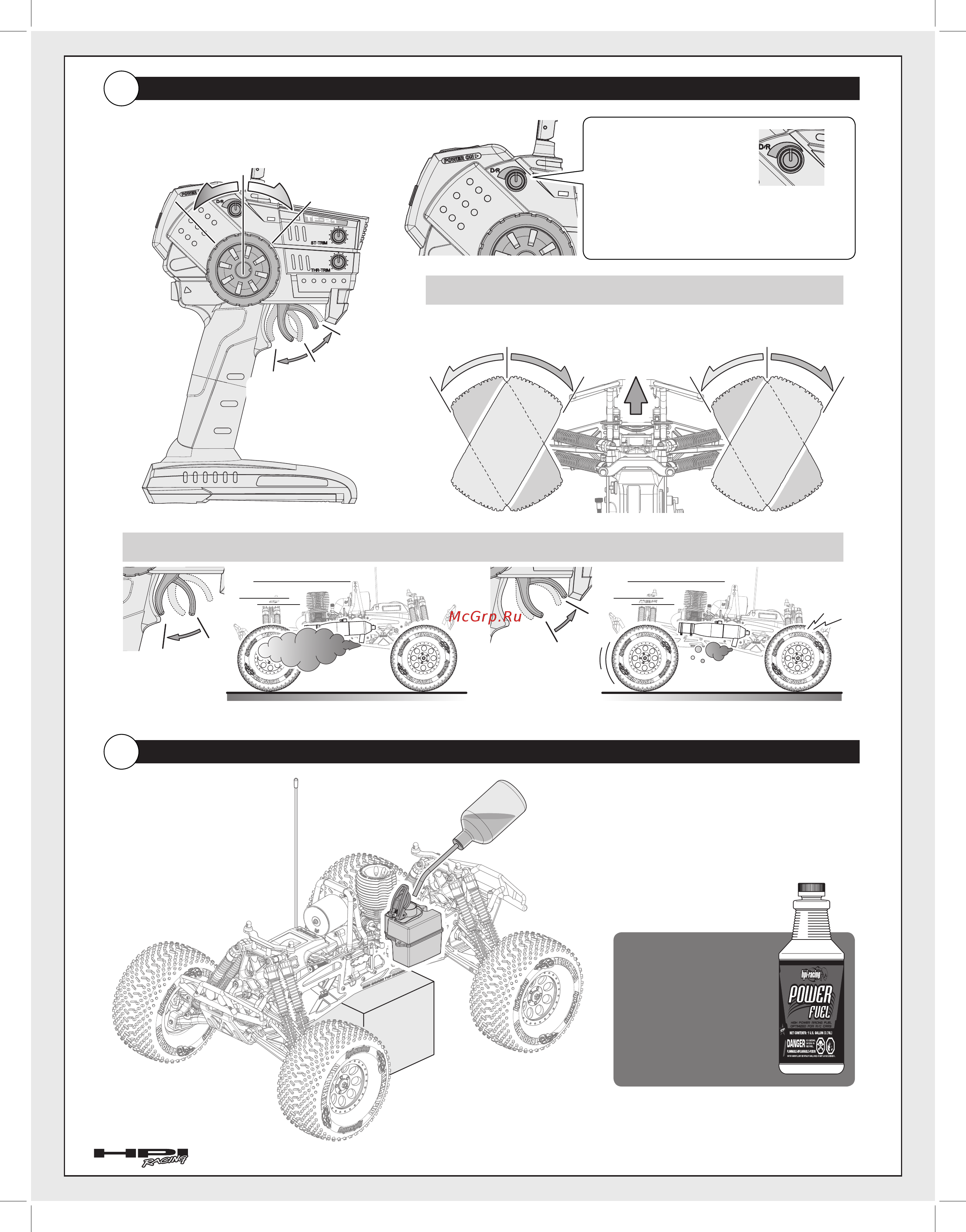

Функции пульта управления
7
Рулевое колесо
Курок газ/тормоз
Поворот влево Поворот вправо
Прямо (нейтраль)
Вперед Тормоз
Стоп (нейтраль)
Вперед
Тормоз
Перед
Рекомендуется использовать
топливо, содержащее
20-25% нитрометана
20%
-
25%
Топливо74318
Заправка топливного бака
8
74115
Емкость с топливом
Поставьте модель
на подставку
Регулировка угла поворота
управляемых колес D/R
Отрегулируйте максимальный угол поворота
колес вращением рукоятки D/R
Содержание
- Инструкция по эксплуатации 1
- Внимание 2
- Внимание несоблюдение данной инструкции может привести к повреждению вашей модели а так же нанести травмы или повлечь за собой смерть 2
- Внимание несоблюдение данной инструкции может причинить вред вам или окружающим или повредить чужое имущество 2
- Спасибо 2
- Это сложная радиоуправляемая модель для сохранения рабочих характеристик которой необходимо производить регулярное техобслуживание компания hpi предоставляет для этого все необходимые комплектующие знаки внимание будут оповещать вас о действиях которые могут быть очень опасны пожалуйста внимательно ознакомьтесь с инструкцией перед началом работы 2
- Содержание 3
- Обзор 4
- Время полной зарядки 10ч перезарядка может привести к повреждению устройства или к взрыву 5
- Переключатели реверса 5
- Снятие кузова 5
- Установка батареек передатчика 5
- Внимание 6
- Зарядное устройство 6
- Максимальный ток зарядки 1а 6
- Перед 6
- Полностью заряженный аккумулятор работает в течение 10 заправок топливного бака 6
- Внимание 7
- Устаонвка аккумулятора стартера 7
- Антенна 8
- Справка 8
- Установите модель на подставку 8
- Перед 9
- Установка нейтрали 9
- Установка полного газа 9
- Установка полного тормоза 9
- Внимание 10
- Откройте 10
- Вкл вкл 11
- Внимание 11
- Выкл 11
- Заправка топливного бака 12
- Перед 12
- Функции пульта управления 12
- Вкл 13
- Вкл выкл 13
- Заправка двигателя 13
- Запуск стартера 13
- Нет 13
- Секунд максимум 13
- Вкл 14
- Если двигатель на заводится 14
- Секунд максимум 14
- Внимание 16
- Настройка главной иглы 16
- Настройка двигателя после обкатки 16
- Отвертка 16
- Перед 16
- Перезатягивание повредит главную иглу 16
- 2 оборота 17
- Важно 17
- Внимание 17
- Внимательно прочтите данный раздел несоблюдение инструкции повлечет за собой повреждение двигателя и аннулирование гарантии 17
- Главная игла 17
- Не более 1 2 оборота от исходного положения 17
- Высокая температура 18
- Наилучшие ходовые характеристики норма низкая температура 18
- Нет дыма среднее количество дыма много дыма 18
- Плохие ходовые характеристики 18
- Советы по настройке топливной смеси 18
- Внимание 19
- Выкл 19
- Отключение двигателя 19
- Вождение 20
- Возможные неисправности 21
- После использования очистите шасси и проверьте все движущиеся части на предмет повреждений если какая то из деталей сломана или повреждена почините или замените ее до следующего использования необходимо проводить регулярное техобслуживание модели для предотвращения ее повреждений и увеличения срока службы 22
- Техобслуживание 22
- Обслуживание шасси 23
- Внимание 24
- Обслуживание воздушного фильтра 24
- Z159 клей для резьбовых соединений 26
- Если пружина повреждена замените ее на новую 26
- Настройка скользящей передачи 27
- Обслуживание зубчатой передачи 27
- Обслуживание амортизаторов 29
- Стандартное амортизаторное масло эквивалентно 30 массовым долям силиконового масла 30
- Стандартные настройки 30
- Обслуживание дифференциала 31
- B032 шарикоподшипник 10x16x5mm 32
- B085 шарикоподшипник 8x16x5mm 32
- C шайба 6x19x0 mm 32
- D шайба 4x10x0 5mm 32
- Z159 клей для резьбовых соединений зеленый 32
- Z164 смазка 32
- Z877 шайба 8x10x0 mm 32
- Z892 шайба 5x7x0 mm 32
- Уплотнительное кольцо 6x9 x2mm черное 32
- Уплотнительное кольцо 7x11x2 mm 32
- Установка производится в обратной последовательности снятию 32
- Настройка включения третьей передачи 33
- Регулировка включения второй передачи 33
- Регулировка включения третьей передачи 33
- Система дистанционного управления 34
- Внимание 35
- Подключение приемника 35
- Приемник и сервоприводы 35
- Система защиты 35
- Внимание 36
- Привязка и система защиты 36
- Внимание 37
- Вровень 37
- Дополнительная настройка двигателя 37
- Заводские настройки карбюратора 37
- Не нуждается в настройке 37
- Регулятор холостого хода 37
- Двигатель nitro star k5 39
- Как перебрать двигатель 39
- Особенности двигателя 39
- Сборка двигателя 40
- Z542 z423 41
- Карбюратор в сборе тип kc k5 41
- Подетальная схема 41
- Список запчастей 41
- Внимание 42
- Отключите если вал заклинит 42
- Подетальная схема 42
- Секунд максимум 42
- Список запчастей 42
- Стартер 42
- Образцы запчастей 43
- B внутренний сетчатый рукав воздушного фильтра 87199 с заглушка воздушного фильтра 49
- Z150 b антенная трубка 49
- А корпус воздушного фильтра 49
- Пластиковые детали 49
- Пластиковый хомут 49
- Топливный бак 160cc 49
- Пластиковые детали 50
- Подетальная схема 51
- Сборка шасси 51
- Сборка трансмиссии 52
- Задняя часть 53
- Перед 53
- Сборка коробки передач 53
- Опциональные опоры двигателя для высоких кузовов 54
- Сборка двигателя 54
- Список запчастей 55
- Список дополнительных запчастей 56
- Гарантийный талон 57
- Гарантия не распространяется 57
- Ограничения г арантии 57
- Основания для отказа в предоставлении гарантийного обслуживания 57
- Ответственность продавца 57
- Www hpi europe com 59
- Www hpiracing co jp 59
- Www hpiracing com 59
