6
9.3. Задняя бабка (Рис. 2)
9.3.1. Переместите заднюю бабку (9) путем ослабления фиксирующей ручки задней бабки и переместите
заднюю бабку в желаемую позицию на машине. Затяните фиксирующую ручку.
9.3.2. Пиноль может выходить на 60 мм из кожуха задней бабки. Можно переместить пиноль задней бабки (6)
путем ослабления ручки фиксации пиноли задней бабки (7) и последующего поворота
маховика (8). Затяните
фиксирующие ручки перед началом работы машины.
9.4. Резцедержатель (Рис. 2)
9.4.1. Для перемещения опоры резцедержателя (11) ослабьте фиксирующую ручку опоры резцедержателя
(13) и переместите опору резцедержателя вправо или влево и назад или вперед. Затяните ручку,
фиксирующую опоры резцедержателя (13), после того, как резцедержатель установлен в нужное положение.
9.4.2. Затяните ручки фиксирующие (12, 13) и убедитесь,
что существует достаточный зазор между рабочей
деталью и узлом резцедержателя перед включением машины.
ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО РЕЗЦЕДЕРЖАТЕЛЬ ОТРЕГУЛИРОВАН ТАК, ЧТО ОН НАХОДИТСЯ КАК
МОЖНО БЛИЖЕ К ОБРАБАТЫВАЕМОЙ ДЕТАЛИ. ПОВОРАЧИВАЙТЕ ОБРАБАТЫВАЕМУЮ ДЕТАЛЬ
РУКОЙ ДЛЯ КОНТРОЛЯ ЗАЗОРА ПЕРЕД ВКЛЮЧЕНИЕМ МАШИНЫ.

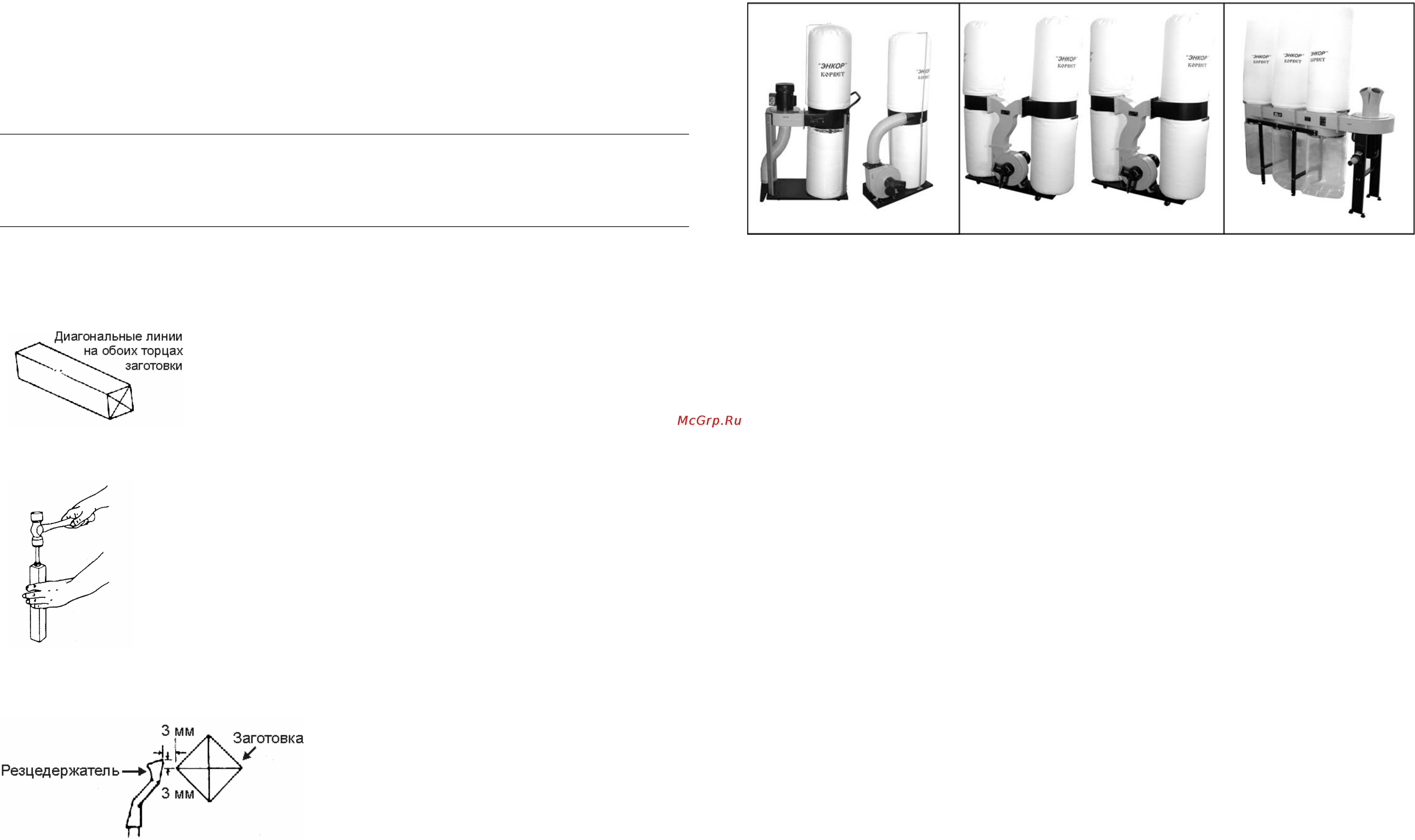

9.5. Подготовка заготовки
9.5.1. Если Вы никогда не занимались обработкой древесины на токарной машине, мы рекомендуем вам
попрактиковаться, используя разные инструменты. Начинайте с небольшой обточки.
Возьмите заготовку из древесины (брусок) размером 50х50х250 мм.
Начертите диагональные линии на обоих торцах, чтобы определить центры (Рис.3).
На одном торце сделайте насечку пилой на
глубину приблизительно 1,5 мм на
каждой диагональной линии. Это для зубчатого центра.
На другом торце используется центр задней бабки. Определите точку центра
задней бабки на заготовке в месте пересечения диагональных линий.
Введите центр задней бабки в заготовку, слегка ударив по торцу центра задней
бабки киянкой или пластиковым молотком (Рис.4).
Рис.3
9.5.2. Вытащите центр задней бабки и введите зубчатый центр передней бабки в
другой торец заготовки. Убедитесь, что зубцы попали в насечки, сделанные пилой.
Вытащите зубчатый центр
Убедитесь, что центры и отверстия в шпинделе и пиноли задней бабки чистые.
Вставьте зубчатый центр в переднюю бабку и центр задней бабки в заднюю бабку
.
Слегка постучите по ним пластиковым молотком. Не включайте.
Капните каплю масла или воска на заготовку, где она контактирует с
центром задней
бабки. Это смазывает заготовку во время обработки.
Установите заготовку между центрами и зафиксируйте заднюю бабку.
Переместите центр задней бабки в заготовку, поворачивая ручной маховик.
Рис.4
Убедитесь, что центр задней бабки и зубчатый центр передней бабки «сели»
в заготовку, в отверстия, сделанные ранее. Поверните заготовку вручную,
поворачивая маховик.
9.5.3. Отрегулируйте резцедержатель приблизительно на 3
мм от углов заготовки и на 3 мм над линией (Рис.5).
Заблокируйте опору резцедержателя и резцедержатель.
9.5.4.Поверните заготовку рукой, чтобы убедиться, что
углы не ударяются о резцедержатель. Скорость обработки
данной заготовки должна быть около 1100 об/мин для
«грубой обработки».
Рис. 5.
7
10. ПЫЛЕСОСЫ
ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих машин модели «КОРВЕТ»
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.6, 7, 8), которые обеспечат
надлежащие условия работы и сохранят ваше здоровье.
Рис .6 Рис. 7 Рис. 8
«КОРВЕТ 61» «КОРВЕТ 65» «КОРВЕТ 67»
750 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 14,2 м
3
/мин Расход воздуха 62.3 м
3
/мин Расход воздуха 76м
3
/мин
Код для заказа 10261 Код для заказа 10265 Код для заказа 10267
«КОРВЕТ 64» «КОРВЕТ 66»
1500 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 42,6 м
3
/мин Расход воздуха 70,82 м
3
/мин
Код для заказа 10264 Код для заказа 10266
11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИЕ: ДЛЯ СОБСТВЕННОЙ БЕЗОПАСНОСТИ НЕОБХОДИМО ВЫКЛЮЧИТЬ МАШИНУ И
ОТКЛЮЧИТЬ ВИЛКУ ШНУРА ПИТАНИЯ ОТ РОЗЕТКИ ЭЛЕКТРИЧЕСКОЙ СЕТИ ПЕРЕД ВЫПОЛНЕНИЕМ
ОБСЛУЖИВАНИЯ ИЛИ СМАЗКИ МАШИНЫ
11.1. Регулярно выдувайте накопившуюся пыль из двигателя, корпуса передней и задней бабки и станины.
11.2. Покрытие станины слоем автомобильного воска способствует поддержанию чистоты поверхности и равномерному
движению суппорта и задней
бабки.
11.3. Периодическая смазка подпружиненных ручек и других резьбовых деталей способствует плавности работы этих
деталей.
11.4. Щетки двигателя должны меняться через каждые 60 часов работы.
12. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Токарная машина для работ по дереву с регулируемой скоростью модели "КОРВЕТ-70" соответствует требованиям
ТУ-4833-008-44744687-2003, ГОСТ Р МЭК 1029-1-94, обеспечивающим безопасность жизни, здоровья
потребителей и
охрану окружающей среды и признана годной к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. ____
_
_____________
подпись продавца штамп магазина
