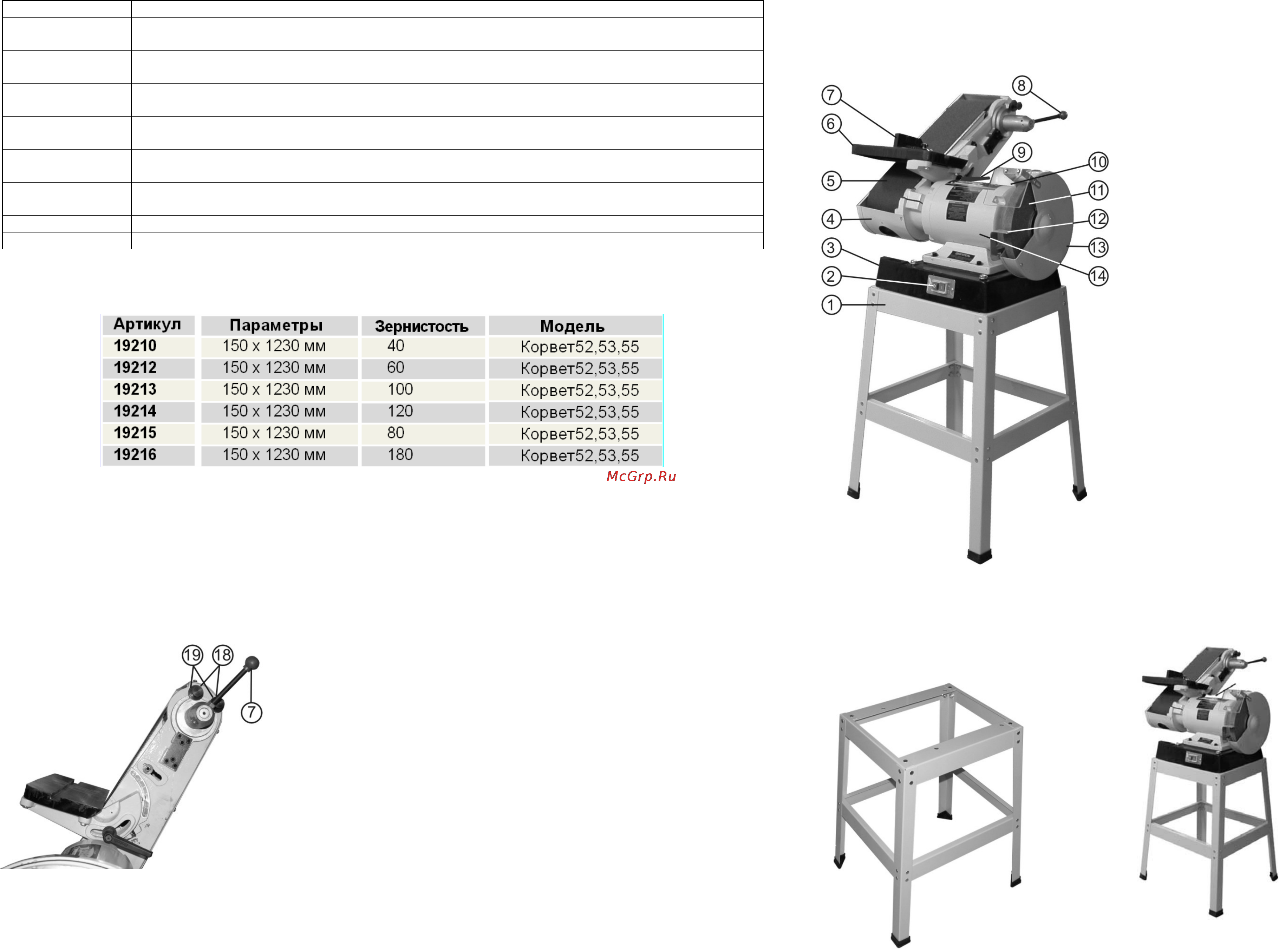

![Энкор Корвет-55 10255 Инструкция по эксплуатации онлайн [7/8] 27285](/views2/1029135/page7/bg7.png)
8
Таблица 3
ЗЕРНИСТОСТЬ ИСПОЛЬЗОВАНИЕ И ХАРАКТЕРИСТИКИ
40 Очень грубая шлифовка: максимальное снятие массы материала, удаление смолы,
выравнивание, удаление наплывов, снятие краски.
60 Менее грубая шлифовка: удаление средней массы материала, обработка поверхности,
удаление клея, сглаживание торцов.
80 Средняя зернистость: легкая обработка поверхности, удаление клея, сглаживание торцов,
удаление следов строгания.
100 Средняя зернистость: легкая обработка поверхности, сглаживание торцов, удаление следов
строгания.
120 Средне-мелкая зернистость: легкая обработка поверхности, корректировка тонких
заготовок.
150 Мелкая зернистость: минимальное удаление материала, подготовка поверхности к конечной
шлифовке, корректировка размеров тонких заготовок.
180 Мелкая зернистость: конечная шлифовка.
220 Очень мелкая зернистость: финишная шлифовка.
Ленты шлифовальные
ООО «ЭНКОР - Инструмент - Воронеж» предлагает приобрести для вашей шлифовальной машины (Таблица 4).
Таблица 4.
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Не приступайте к техническому обслуживанию машины пока не убедитесь, что она
отключена от источника электрического тока (вилка шнура питания отсоединена от питающей розетки
электросети).
Внимательный уход за машиной и соблюдение чистоты на рабочем месте необходимы. Это будет
залогом безаварийной работы машины и исключит возможный травматизм. Ежедневно
очищайте машину
от пыли.
12.1. Смена и регулировка шлифовальной ленты (Рис.12,7)
При необходимости установки новой шлифовальной ленты (5) снимите
кожух (21), выкрутив винты (22) в верхней и нижней части ленточно –
шлифовального узла (4), Рис.7, поверните рукоятку (8)
ослабления/натяжения шлифовальной ленты (5) против часовой стрелки,
Рис.12. Шлифовальная лента (5) ослабнет, и в это время можно снять
старую
шлифовальную ленту и заменить ее на новую. Поверните
рукоятку (8) по часовой стрелке. Вращением вручную шлифовальной
ленты (5) проверьте правильность ее установки. Шлифовальная лента
(5) должна находиться в средней части роликов, а не сползать в стороны.
Включите машину и, в случае сползания шлифовальной ленты (5),
произведите ее регулировку медленным вращением винтов регулировки
(19), вращая их
по часовой стрелке или против часовой стрелки,
добиваясь параллельности осей ведущего и ведомого роликов ленточно-
шлифовального узла (4).
Рис.12
ВНИМАНИЕ: Винты регулировки шлифовальной ленты (19) имеют мелкую резьбу для плавности
регулировки, т.к. непараллельность осей приводного и ведомого роликов незначительна.
После того как шлифовальная лента (5) отрегулирована, затяните фиксирующие гайки (18) винтов регулировки
(19), Рис.12, и установите кожух шлифовальной ленты (21), затянув винты (22) в верхней и нижней части ленточно
– шлифовального узла (4), Рис.7.
5
Предупреждение: Машина должна быть заземлена через розетку с заземляющим контактом.
6. РАСПАКОВКА
6.1. Откройте упаковку, извлеките машину и все комплектующие детали.
6.2. Проверьте комплектность машины.
7. УСТРОЙСТВО МАШИНЫ
1. Основание
2. Магнитный пускатель
3. Станина
4. Узел ленточно-шлифовальный
5. Лента шлифовальная
6. Стол рабочий ленточно-шлифовального узла
7. Транспортир
8. Рукоятка ослабления/натяжения шлифовальной ленты
9. Ручка фиксирующая угол наклона рабочего стола
ленточно-шлифовального узла
10. Экран защитный
11. Камень шлифовальный
12. Упор
13. Кожух защитный
14. Электродвигатель
8. СБОРКА
8.1. Сборка основания (Рис.1, 3)
8.1.1. Соедините две ножки основания (Б) двумя длинными
нижними планками (В) при помощи крепежа (П), Рис.1.
8.1.2. Установите верхние длинные планки (Д) на ножки
основания (Б) при помощи болтов и гаек, Рис.1.
8.1.3. Соберите второй аналогичный
каркас.
8.1.4. Соедините два собранных каркаса двумя нижними
короткими планками (Г) при помощи болтов и гаек, Рис.1.
8.1.5. Установите верхние короткие планки (Е) на ножки
основания (Б) при помощи крепежа (П), Рис.1.
8.1.6. Установите четыре резиновые подушки (С), Рис.1, на
ножки собранного основания, Рис.3.
8.1.7. Установите защитный экран (Ф) на кронштейн заточного
узла и патрубок пылесборника (У) на ленточно-шлифовальный узел.
Рис.2
Рис.3 Рис.4
8.2. Соединение машины и основания (Рис. 1,4)
8.2.1. Установите машину (А) на основание (1), совместив четыре отверстия на основании (1) с отверстиями
в станине (3), Рис.4, и скрепите их комплектом крепежа (Л), Рис.1.
