6

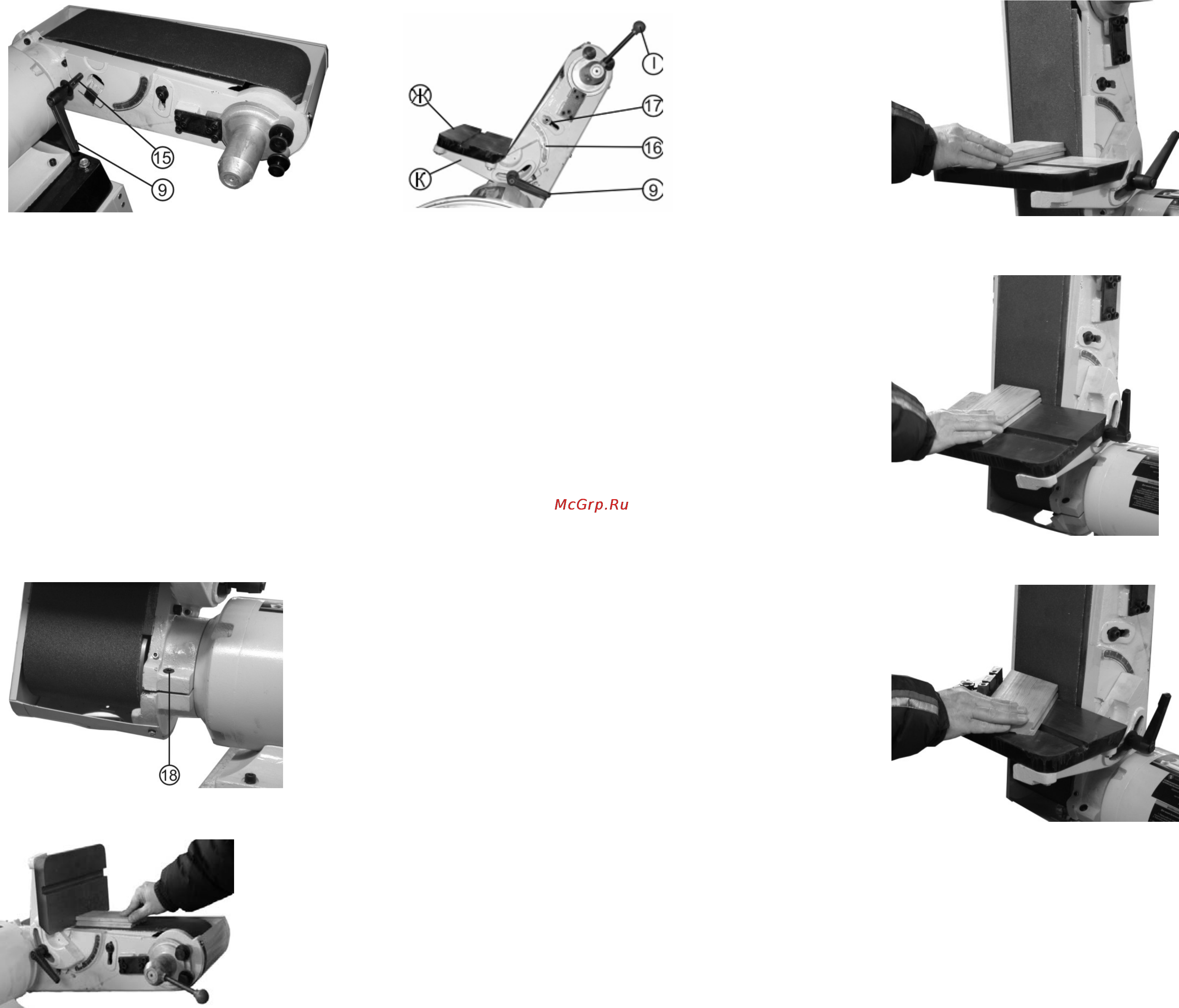

8.3. Установка рабочего стола ленточно-шлифовального узла (Рис. 5, 6)
Рис.5 Рис.6
8.3.1. Снимите фиксирующую ручку (9) и выверните ее шпильку (15), Рис.5.
8.3.2. Установите кронштейн рабочего стола (К), вверните шпильку фиксирующей ручки (15), установите
фиксирующую ручку (9), Рис.6.
8.3.3. Установите рабочий стол (6) и закрепите его тремя болтами на кронштейне (К), Рис.6.
8.3.4. Установите рукоятку ослабления/натяжения шлифовальной ленты (8), Рис.6.
9. РЕГУЛИРОВКА
Внимание!!! Перед началом проведения любых регулировок отключите машину от источника
электрического тока.
9.1. Регулировка рабочего стола ленточно-шлифовального узла (Рис.6)
Ослабьте фиксирующую ручку (9), отрегулируйте рабочий стол (6) на нужный угол по шкале (16) и затяните
фиксирующую ручку (9), Рис.6.
9.2. Регулировка уровня стола с графитовой пластиной (Рис. 6)
Ослабьте фиксирующий винт (17), поднимите или опустите
стол с графитовой пластиной (55) (шлифовальная
лента (5) должна была расположена на уровне приводных роликов), затяните винт фиксирующий (17).
9.3. Регулировка ленточно-шлифовального узла (Рис. 7)
Ослабьте фиксирующий винт (18), установите ленточно-шлифовальный
узел на нужный угол и затяните фиксирующий винт (18).
Рис.7
10. ОСНОВНЫЕ ОПЕРАЦИИ
10.1. Пуск машины (Рис.1)
10.1.1. Для пуска машины нажмите на зеленую кнопку магнитного пускателя (2).
10.1.2. Для остановки машины нажмите на красную кнопку магнитного пускателя (2).
10.2 Параллельное шлифование (Рис. 8)
Не нажимайте слишком сильно на заготовку. Машина работает лучше без
приложения больших усилий нажатия на заготовку. Рабочий стол (6) фиксирует
деревянную заготовку во время работы. Во время работы берегите руки.
Рис. 8
7
10.3 Прямое шлифование (Рис. 9)
Когда шлифовальная лента (5) расположена вертикально, деталь
опирается на рабочий стол (6).
Рис. 9
10.4 Шлифование под углом (Рис. 10)
Когда шлифовальная лента (5) расположена вертикально, деталь
опирается на рабочий стол (6), шлифование можно осуществлять
под углами от 0
0
до 20
0
(наклон стола вверх) и до 45 градусов
(наклон стола вниз). Отрегулируйте рабочий стол (6) (см.п.9.1).
Рис.10
10.5 Наклонное шлифование (Рис.11)
Вы можете выполнять шлифование заготовки под углом от 0 до
60 градусов с помощью транспортира (7). Надежно зафиксируйте
регулировки транспортира (7).
10.6.Заточка с помощью шлифовального камня (Рис.1)
С помощью вашей машины, можно производить заточку
режущего инструмента вращающимся в вертикальной плоскости
шлифовальным камнем (11). Надежно удерживайте
затачиваемый инструмент, оперев его на упор (12). Следите за
тем, чтобы защитный экран (10) находился в исправном
состоянии и препятствовал разбрызгиванию абразивной пыли и
металлических опилок при затачивании. Включите
машину (см.
п.10.1). Дождитесь, пока шлифовальный камень (11) разовьет
максимальную скорость вращения.
Рис.11
Медленно подносите затачиваемый инструмент к вращающемуся шлифовальном у камню (11). Не
нажимайте слишком сильно затачиваемым инструментом на шлифовальный камень (11). Машина работает
лучше без приложения больших усилий.
11. РАСХОДНЫЕ МАТЕРИАЛЫ
Обычно шлифование начинается с более крупной зернистости, и постепенно зернистость
уменьшается до
получения обработки нужного качества и нужных размеров. Выбор начальной зернистости зависит от
начального состояния заготовки (шероховатая, гладкая и т.д.), размеров, твердости древесины и
желаемого результата. Ниже даны некоторые общие правила выбора зернистости шлифовального
материала (Таблица 3).
