2
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры машины приведены в таблице 1.
Таблица 1
Наименование параметра Значение параметра
1. Номинальное напряжение питания, В 220 ± 22
2. Частота сети, Гц 50
3. Род тока
переменный,
однофазный
4.Тип двигателя асинхронный
5. Номинальная потребляемая мощность, Вт 1125
6. Передача прямая
7. Скорость ленты, м/мин. 450
8. Ширина ленты, мм 150
9. Длина ленты, мм 2032
10. Размер рабочего стола, мм 560х265
11. Размер дополнительного стола, мм 195х118
12. Угол наклона рабочего стола, град. -60 +60
13. Диаметр патрубка пылесоса, мм 98
14. Масса, кг 90
2.2. По электробезопасности машина модели "КОРВЕТ 56" соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой
право вносить изменения в конструкцию и комплектность. При необходимости информация об этом
будет прилагаться отдельным листом к «Руководству»
3. КОМПЛЕКТНОСТЬ

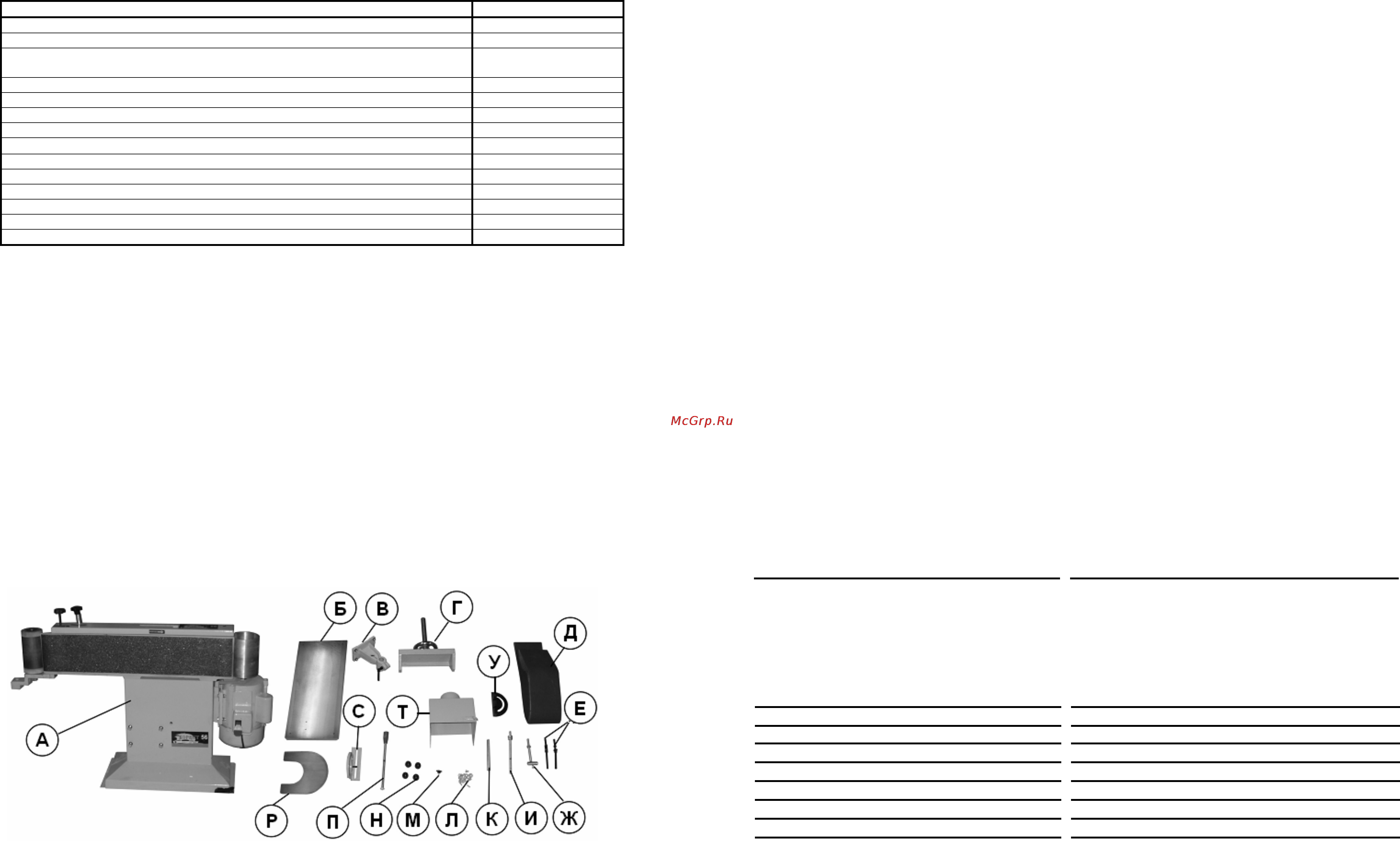

3.1. В комплект поставки входит Рис.1:
A. Машина шлифовальная 1 шт. М. Винт установочный 1 шт.
Б. Стол рабочий (большой) 1 шт. Н. Опора резиновая 4 шт.
В. Кронштейн 1 шт. П. Рычаг натяжения 1 шт.
Г. Стойка 1 шт. Р. Стол рабочий (малый) 1 шт.
Д. Лента шлифовальная 1 шт. С. Опора угловая 2 шт.
Е. Ручка фиксации 2 шт. Т. Патрубок пылесборника 1 шт.
Ж. Держатель 1 шт
. У. Упор угловой 1 шт.
И. Шпилька 1 шт. Руководство по эксплуатации 1 экз.
К. Стойка 1 шт. Упаковка 1 шт.
Л. Крепеж 1 компл.
Код для заказа 10256
Рис.1
---------------------------------------------------------------------- линия отреза -----------------------------------------------------------------
Гарантийный талон
ООО «ЭНКОР-Инструмент-Воронеж»,
Россия, 394006, г. Воронеж, пл. Ленина, 8.
Гарантийный талон
ООО «ЭНКОР-Инструмент-Воронеж»,
Россия, 394006, г. Воронеж, пл. Ленина, 8.
Т А Л О Н № 2
На гарантийный ремонт машины
«КОРВЕТ ………..» зав. № …………………..
Изготовлена «…….» ………. / ……/ М П
Продана _______________________________
наименование торга или штамп
Дата « ……» ………………200 ..
г _____________
подпись продавца
Владелец: адрес, телефон ……………………
…………………………………………………………..
…………………………………………………………..
…………………………………………………………..
Выполнены работы по устранению дефекта
……………………………………………………………
……………………………………………………………
……………………………………………………………
Дата « …….» …………… 200 …г ____________
подпись механика
Владелец машины _____________________
личная подпись
Утверждаю:
Руководитель ремонтного предприятия
наименование ремонтного предприятия или его штамп
Дата «……» ……………..200 ..г ______________
личная подпись
Т А Л О Н № 1
На гарантийный ремонт машины
«КОРВЕТ ………..» зав. № …………………..
Изготовлена «…….» ………. / ……/ М П
Продана _______________________________
наименование торга или штамп
Дата « ……» ………………200 ..г _____________
подпись продавца
Владелец: адрес, телефон ……………………
…………………………………………………………..
…………………………………………………………..
…………………………………………………………..
Выполнены работы по устранению дефекта
……………………………………………………………
……………………………………………………………
……………………………………………………………
Дата « …….» …………… 200 …г ____________
подпись механика
Владелец машины ___________________
личная подпись
Утверждаю:
Руководитель ремонтного предприятия
наименование ремонтного предприятия или его штамп
Дата «……» ……………..200 ..г ______________
личная подпись
Место для заметок
Место для заметок
Корешок № 2. На гарантийный ремонт
машины «Корвет» Модель: К –……
изъята «…..» …………………….……200……года
Ремонт произвел …………………….. / …………/
Корешок № 1. На гарантийный ремонт
машины «Корвет» Модель: К –……
изъята «…..» ……………………. …200………года
Ремонт произвел …………………….. / …………… /
