Энкор Корвет-56 10256 [6/10] Распаковка
![Энкор Корвет-56 10256 [6/10] Распаковка](/views2/1029142/page6/bg6.png)
4
4.2.5. Обеспечивайте надёжное прижатие и положение на рабочем столе обрабатываемой
заготовки.
4.2.6. Не форсируйте режим работы.
4.2.7. Не очищайте шлифовальную ленту от пыли руками - используйте щетку.
4.2.8. Обязательно при работе используйте защитные очки.
4.2.9. Перед каждой заменой шлифовальной ленты убедитесь в её годности.
4.2.10. Руки не должны находиться вблизи шлифовальной ленты во время
ее движения.
4.2.11. Производите измерения обрабатываемой заготовки, если она находится на рабочем столе,
при помощи мерительных приборов и инструментов только после полной остановки машины.
4.2.12. Ограничьте себя от попадания пыли.
4.2.13. Не допускайте скопления стружки и пыли на рабочем столе.
4.2.14. Останавливайте машину, проверяйте ее состояние после 50 часов наработки.
4.2.15. Не допускайте
попадания смазочных материалов на кнопки и органы управления.
4.2.16. К работе с машиной допускаются лица, подготовленные к работе на шлифовальной машине.
5. ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ
: Проверьте соответствие напряжения источника питания и соединений
требованиям вашей машины.
Внимательно изучите табличку с техническими данными на электродвигателе машины.
5.1. Электрические соединения. Требования к шнуру питания.
Запрещается переделывать вилку шнура питания машины, если она не стыкуется с розеткой
питающей электросети. Квалифицированный электрик должен установить соответствующую розетку.
Розетка, к которой подключается
машина, обязательно должна иметь заземляющий контакт.
При повреждении шнура питания его необходимо заменить, замену должен производить только
изготовитель или сертифицированный сервисный центр.
5.2. Требования к электродвигателю
ВНИМАНИЕ!
Для исключения опасности повреждения электродвигателя регулярно очищайте
электродвигатель от пыли. Таким образом обеспечивается его беспрепятственное
охлаждение.
Если электродвигатель не запускается или внезапно останавливается при работе, сразу же
отключите машину. Отсоедините вилку шнура питания машины от розетки электросети и попытайтесь
по таблице возможных неисправностей найти и устранить возможную причину.
Колебания напряжения
сети в пределах ±10% относительно номинального значения не влияют на
нормальную работу машины. Однако, при тяжёлой нагрузке необходимо, чтобы на электродвигатель
подавалось напряжение 220 В.
Чаще всего проблемы с электродвигателем возникают при плохих контактах в разъёмах, при
перегрузках, пониженном напряжении питания (возможно, вследствие недостаточного сечения
подводящих проводов). Поэтому всегда с помощью квалифицированного электрика
проверяйте все
разъёмы, рабочее напряжение и потребляемый ток.
При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с электродвигателем. Поэтому
для нормального функционирования этой машины необходимо достаточное поперечное сечение
подводящих проводов. Приведённые в таблице 2 данные о длине подводящих проводов
относятся к
расстоянию между распределительным щитом, к которому подсоединена машина, и вилкой
штепсельного разъёма машины.
При этом не имеет значения, осуществляется подвод электроэнергии к машине через стационарные
подводящие провода, через удлинительный кабель или через комбинацию стационарных и
удлинительных кабелей. Удлинительный провод должен иметь на одном конце вилку с заземляющим
контактом, а
на другом – розетку, совместимую с вилкой Вашей машины.
Таблица 2
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
Предупреждение: Машина должна быть заземлена через розетку с заземляющим контактом.
6. РАСПАКОВКА
6.1. Откройте упаковку, извлеките машину и все комплектующие детали.
6.2. Проверьте комплектность машины.
13

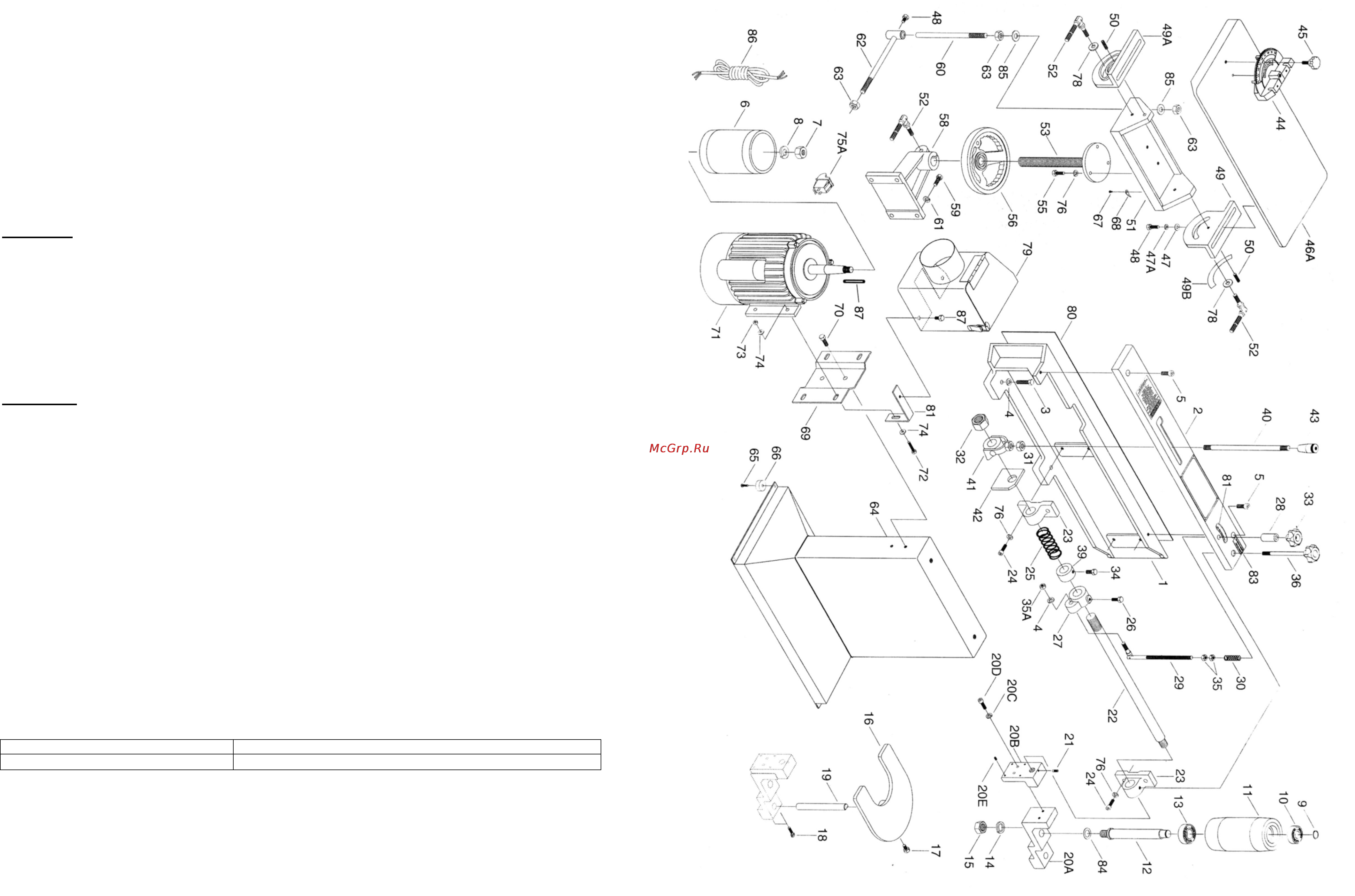

СХЕМА СБОРКИ МАШИНЫ "КОРВЕТ 56"
Содержание
- 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной предупреждение не подключайте машину к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями и не изучите все пункты настройки и регулировки машины 4 ознакомьтесь с устройством назначением характеристиками и возможностями вашей машины 4 правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 4 выработайте в себе привычку прежде чем включать машину убедитесь в том что все используемые при настройке инструменты удалены с рабочего стола 4 место проведения работ должно быть ограждено содержите рабочее место в чистоте не допускайте загромождения посторонними предметами не допускайте использование машины в помещениях со скользким полом например засыпанном опилками или натертом воском 4 запрещается работа машины в помещениях с относительной влажностью воздуха более 80 позаботьтесь о хорошем освещении рабочего места и 5
- Детали сборки машины корвет 56 5
- Распаковка 6
- 8 на угловые опоры 22 установите и используя крепеж л рис закрепите рабочий стол 7 рис вид снизу 8 в резьбовое отверстие на лицевой панели станины 1 вкрутите держатель 20 до совмещения его втулки с резьбовым отверстием в стойке 5 рис 8 через втулку держателя 20 вкрутите шпильку 26 в резьбовое отверстие стойки 5 рис 8 используя установочный винт м рис на рабочем столе 7 установите и закрепите угловой упор 16 рис рис рис 8
- В гнездо малого рабочего стола 8 вставьте стойку 29 и закрепите винтами 30 рис 8 1 в посадочное отверстие опоры 27 вставьте стойку 29 рабочего стола 8 и зафиксируйте в нижнем положении двумя болтами 28 рис рис рис 8
- Главным в получении оптимальных результатов при использовании машины является правильная регулировка при проверке регулировок и установок обратите внимание на то что если вы меняете одну регулировку она часто оказывает влияние на другие регулировки лучше всего проверить все регулировки во время устранения неисправности таблица 5 8
- Рекомендуемые приспособления и устройства 1 опора роликовая 8
- Рис а1 8
- Установка шлифовальной ленты 8 установка шлифовальной ленты 8 как показано на рис установите и закрепите на вилке 31 рычаг натяжения 13 8 рычаг натяжения 13 переведите в крайнее фиксированное положение в сторону от барабана натяжения 10 рис 8 установите шлифовальную ленту 9 на ведущий барабан 14 рис и на барабан натяжения 10 рис 8 выведите рычаг натяжения 13 из фиксированного положения и переведите крайнее положение в сторону барабана натяжения 10 зафиксируйте рычаг поворотом по часовой стрелке ручки фиксации 11 рис 8 на электродвигатель 17 установите патрубок пылесборника 15 как показано на рис 9 регулировка внимание перед началом проведения любых регулировок отключите машину от источника электрического тока 9 регулировка малого рабочего стола регулировка малого рабочего стола 8 сводится к установке малого рабочего стола 8 так чтобы он не мешал движению шлифовальной ленты и регулировке высоты установки ослабьте винты 30 установите малый рабочий стол 8 с равным зазором между шлифовальн 8
