12
2. Пылесосы для сбора стружки и древесной пыли
Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы «КОРВЕТ», Рис.А2,
различных модификаций (см. Таблицу А1), которые обеспечат надлежащие условия работы и сохранят ваше
здоровье.

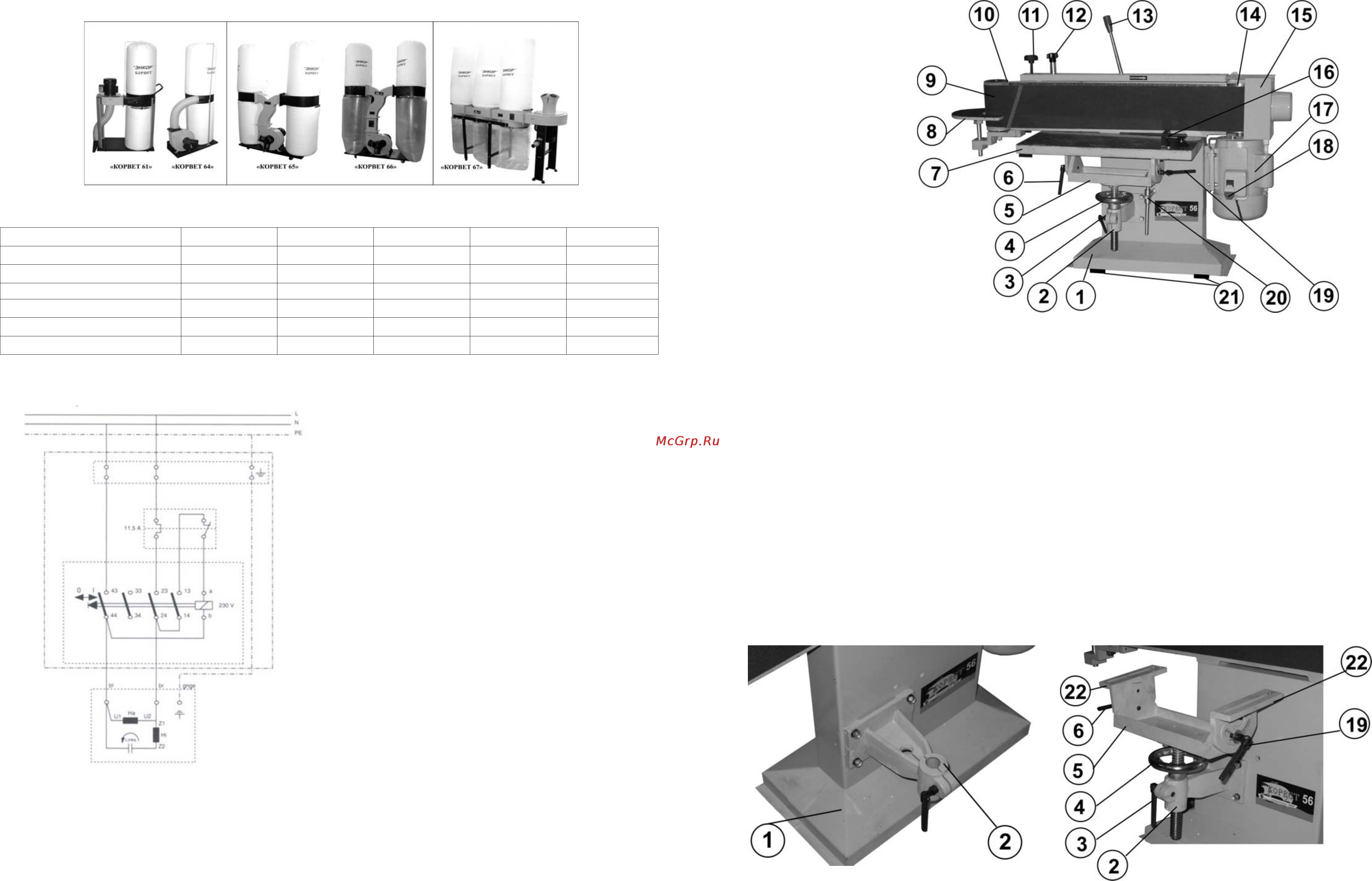

Рис.А2
Таблица А1
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение питания
220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха
14,2 м
3
/мин 42,6 м
3
/мин 62.3 м
3
/мин 70,82 м
3
/мин 76м
3
/мин
Объём пылесборника
0,057м
3
0,153м
3
0,307м
3
0,43м
3
0,57м
3
Объём фильтра
0,057м
3
0,153м
3
0,307м
3
0,43м
3
0,57м
3
Код для заказа 10261 10264 10265 10266 10267
ЭЛЕКТРИЧЕСКАЯ СХЕМА МАШИНЫ "КОРВЕТ 56"
Описание работы электрооборудования
Машина подключается в розетку сети 220В, 50Гц
c помощью вилки с заземляющим контактом.
Перед подключением необходимо проверить
надежность соединения машины с заземляющим
контактом вилки.
Для включения машины необходимо установить
красный флажок магнитного пускателя в верхнее
положение (ВКЛ).
Выключить машину можно двумя способами:
- установить красный флажок магнитного
пускателя в
нижнее положение (ВЫКЛ);
- отключить вилку шнура питания из розетки.
5
7. УСТРОЙСТВО МАШИНЫ
7.1. Машина состоит из следующих сборочных единиц и деталей (Рис.2)
1. Станина
2. Кронштейн
3. Ручка фиксации
4. Маховик
5. Стойка
6. Ручка фиксации
7. Стол рабочий
(большой)
8. Стол рабочий
(малый)
9. Лента шлифовальная
10. Барабан (натяжения)
11. Ручка фиксации
12. Ручка регулирующая
13. Рычаг натяжения
14. Барабан ведущий
15. Патрубок
пылесборника
16. Упор угловой
17. Электродвигатель
18.
Пускатель магнитный
19. Ручка фиксации
20. Держатель
21. Опора резиновая
Рис.2
8. СБОРКА
8.1. Установка резиновых опор (Рис.2)
Установите четыре резиновые опоры (21) в установочные отверстия станины (1), или для обеспечения большей
устойчивости машины на место установки резиновых опор (21) установите анкерные соединения (не комплектуется)
с верстаком, на котором предполагается установка машины.
8.2. Установка рабочих столов
8.2.1. Используя детали крепления (М), Рис 1, на боковой панели станины (1) установите и закрепите кронштейн (2)
Рис.3.
8.2.2. В кронштейн (2) установите стойку (5), как показано на Рис.4.
8.2.3. В кронштейн (2) установите ручку фиксации (3) и поворотом по часовой стрелке зафиксируйте положение,
Рис.4.
8.2.4. На кронштейне (2) установите и закрепите, используя крепеж (Л), Рис.1, две (левую и правую) угловые опоры
(22), Рис.4.
8.2.5. Угловые опоры (22) установите в одной горизонтальной плоскости и закрепите ручками фиксации (6
и 19),
Рис.4.
Рис.3 Рис. 4
