6

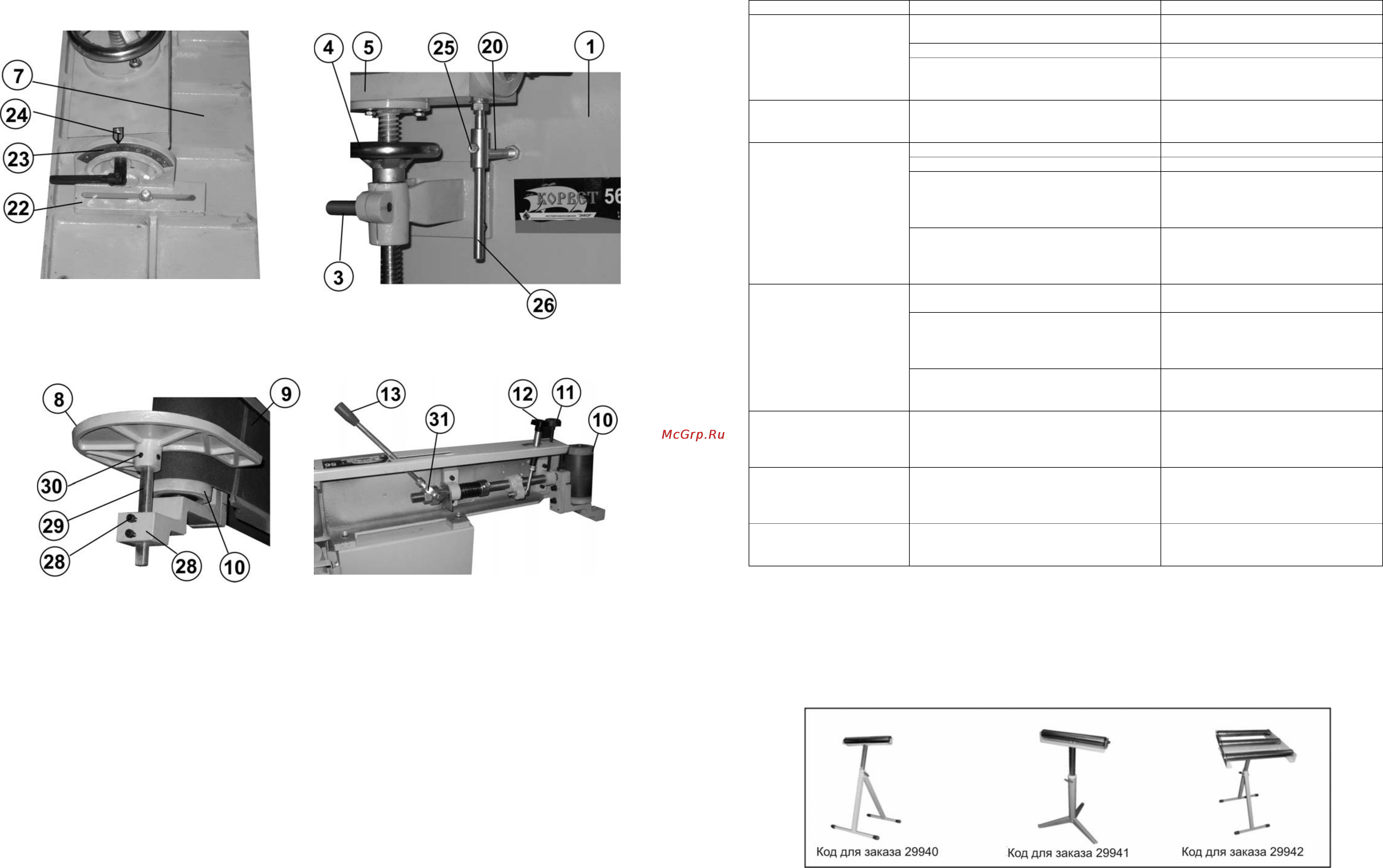

8.2.6. На угловые опоры (22) установите и, используя крепеж (Л), Рис.1, закрепите рабочий стол (7),
Рис.5 (вид снизу).
8.2.7. В резьбовое отверстие на лицевой панели станины (1) вкрутите держатель (20) до совмещения
его втулки с резьбовым отверстием в стойке (5), Рис.6.
8.2.8. Через втулку держателя (20) вкрутите шпильку (26) в резьбовое отверстие стойки (5), Рис.6.
8.2.9. Используя установочный винт (М),
Рис.1, на рабочем столе (7) установите и закрепите угловой
упор (16), Рис.2.
Рис.5 Рис.6
8.2.10. В гнездо малого рабочего стола (8) вставьте стойку (29) и закрепите винтами (30), Рис.7.
8.2.11. В посадочное отверстие опоры (27) вставьте стойку (29) рабочего стола (8) и зафиксируйте в
нижнем положении двумя болтами (28), Рис.7.
Рис.7 Рис.8
8.3. Установка шлифовальной ленты
8.3.1. Как показано на Рис.8, установите и закрепите на вилке (31) рычаг натяжения (13).
8.3.2. Рычаг натяжения (13) переведите в крайнее фиксированное положение в сторону от барабана
натяжения (10), Рис.8
8.3.3. Установите шлифовальную ленту (9) на ведущий барабан (14), Рис.7 и на барабан натяжения
(10), Рис.8.
8.3.4. Выведите рычаг натяжения (13) из фиксированного положения и переведите
крайнее положение
в сторону барабана натяжения (10). Зафиксируйте рычаг поворотом по часовой стрелке ручки фиксации
(11), Рис.8.
8.3.5. На электродвигатель (17) установите патрубок пылесборника (15), как показано на Рис.2.
9. РЕГУЛИРОВКА
Внимание!!! Перед началом проведения любых регулировок отключите машину от
источника электрического тока.
9.1. Регулировка малого рабочего стола
Регулировка малого рабочего стола (8) сводится к установке
малого рабочего стола (8) так, чтобы он не
мешал движению шлифовальной ленты и регулировке высоты установки. Ослабьте винты (30),
установите малый рабочий стол (8) с равным зазором между шлифовальной лентой (9) и малым
рабочим столом (8), Рис.7.
11
16. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании машины является правильная
регулировка. При проверке регулировок и установок обратите внимание на то, что если вы меняете одну
регулировку, она часто оказывает влияние на другие регулировки. Лучше всего проверить все регулировки
во время устранения неисправности.
Таблица 5
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие напряжения в
сети
2. Неисправен магнитный пускатель 2. Проверить магнитный пускатель
1. Двигатель не
запускается
3. Обмотка сгорела или обрыв в обмотке
3. Обратиться в
специализированную мастерскую
для ремонта.
2. Двигатель запускается,
но шлифовальная лента
не вращаются
Шлифовальная лента не натянута Натянуть шлифовальную ленту
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Сгорела обмотка или обрыв в обмотке
3. Обратиться в
специализированную мастерскую
для ремонта.
3. Двигатель не
развивает полную
скорость и не работает
на полную мощность
4. Слишком длинный удлинительный
шнур
4. Заменить шнур на более
короткий, убедиться, что он
отвечает требованиям п.5.2
1. Двигатель перегружен
1. Уменьшить усилие нажатия на
заготовку
2. Обмотка сгорела или обрыв в обмотке
2. Обратиться в
специализированную мастерскую
для ремонта
4. Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
3. Предохранители или прерыватели
имеют недостаточную мощность
3. Установить предохранители или
прерыватели соответствующей
мощности
5. Заготовка подгорает во
время шлифования.
1.На шлифовальную ленту налипла
смола.
2. Слишком медленная скорость
подачи заготовки.
1. Заменить шлифовальную ленту.
2. Увеличить скорость подачи
заготовки.
6. Шлифовальная лента
проскальзывает.
Слабое натяжение ленты
- Отрегулировать натяжение ленты
- Уменьшить усилие заготовки на
шлифовальную ленту.
7.Неравномерная
волнистость на заготовке
после шлифования.
Неравномерная скорость подачи
заготовки.
Заготовку подавать равномерно с
одинаковым усилием на
шлифовальную ленту.
ПРИЛОЖЕНИЕ А.
«РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА»
1. Опора роликовая
Для создания удобства при работе с машиной рекомендуем приобрести опору роликовую (Рис.А1), которая облегчит
работу с заготовками большой длины как при подаче заготовки на обработку, так и при передаче готового изделия после
обработки.
Рис.А1
