15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу электрических машин модели «Корвет» при соблюдении
условий хранения, правильности монтажа, соблюдении правил эксплуатации и обслуживания,
указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе
эксплуатации электрической
машины в период гарантийного срока. В случае нарушения
работоспособности электрической машины в течение гарантийного срока владелец имеет право на ее
бесплатный ремонт.
В гарантийный ремонт принимается машина при обязательном наличии правильно и
полностью оформленного и заполненного гарантийного талона установленного образца на
представленную для ремонта машину с штампом торговой организации и подписью
покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих
следов разборки, или попытки разборки электрической машины.
3. Если неисправность электрической машины стала следствием нарушения условий хранения,
попадания внутрь посторонних предметов, жидкостей, нарушения условий эксплуатации
(эксплуатация без необходимых насадок и приспособлений, эксплуатация не предназначенным
режущим инструментом, насадками, дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора,
обеих обмоток статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса и его деталей.
Гарантия не
распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные
ленты, отрезные диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры,
подошвы шлифовальных и ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например:
угольные щетки, приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики,
цепи приводные, резиновые уплотнения и т.п.
Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия
владельца (услуга платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги
и т.п.
Предметом гарантии не является неполная комплектация электрической машины, которая могла быть
выявлена при продаже. Претензии от третьих лиц не принимаются.
Электрическая машина в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы электрической машины, например: падение
оборотов, изменение шума, появление постороннего
запаха, дыма, вибрации, стука, повышенной
искры на коллекторе – прекратите работу и обратитесь в Сервисный центр «Корвет» или
гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами
только в гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание электрических машин, проведение регламентных работ,
регулировок, указанных в
руководстве по эксплуатации, диагностика не относятся к
гарантийным обязательствам и оплачиваются согласно действующим расценкам Сервисного
центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервисный центр “Корвет” тел./ факс (4732) 39-24-84, 61-96-45
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
7
Ослабьте фиксацию двух болтов (28), установите малый рабочий стол (8) в необходимое положение. Зафиксируйте
положение по высоте двумя болтами (28), Рис.7.
9.2. Регулировка шлифовальной ленты
9.2.1. Убедитесь, что ничто не мешает движению шлифовальной ленты (9), Рис.2.
9.2.2. Вращением вручную шлифовальной ленты (9) в направлении ведущего барабана (14), проверьте
правильность ее установки. Шлифовальная лента (9) должна двигаться в средней части ведущего и натяжного
барабанов (10 и 14), Рис.2.
9.2.3. Если при движении шлифовальная лента (9) перемещается вверх или вниз, сползает с барабана натяжения
(10), вращением в соответствующую сторону регулирующей ручки (12) установите стабильное прямолинейное
положение шлифовальной ленты (9) при её движении, Рис.7,8.
9.3. Регулировка большого рабочего стола
9.3.1. Ослабьте фиксацию болта (25) и фиксацию ручки (3). Вращая маховик (4), Рис.6, установите большой
рабочий стол (7), Рис.2, в необходимое положение по высоте согласно предстоящей операции. Зафиксируйте
положение фиксирующей ручкой (3), проверьте параллельность (одинаковый зазор) между длинной стороной
большого рабочего стола (7) и шлифовальной лентой (9). При необходимости отрегулируйте установкой держателя
(20) (см.
п.п.2.8.7-2.8.8). Зафиксируйте положение на держателе (20) контргайкой и болтом (25), Рис. 2, 6.
9.3.2. Для регулировки наклона большого рабочего стола (7) ослабьте фиксацию ручками (6 и 19). Прижав угольник
(не комплектуется) к шлифовальной ленте (9), установите большого рабочий стол (7) по отношению к
шлифовальной ленте (9) под углом 90
0
, зафиксируйте положение фиксирующими ручками (6 и 19), Рис.2.
9.3.3. На нижней стороне большого рабочего стола (7) по шкале (23) сверьте показание и, при необходимости,
ослабьте фиксацию указателя (24). Установите необходимое положение и зафиксируйте установку указателя (24),
Рис.5.
10. ВКЛЮЧЕНИЕ МАШИНЫ
ВНИМАНИЕ! Перед пробным включением машины убедитесь, что все узлы и механизмы надёжно
закреплены, на рабочих столах нет посторонних предметов, и ничто не мешает вращению электродвигателя
и движению шлифовальной ленты.
10.1. Включите электрическую вилку шнура питания машины в розетку с напряжением 220 В.
10.2. Магнитный пускатель (18) расположен на электродвигателе (17) шлифовальной машины. Для включения
машины установите красный флажок магнитного пускателя (18) в верхнее положение (ВКЛ). Для выключения -
установите красный флажок магнитного пускателя (18) в нижнее положение (ВЫКЛ), Рис 2.
10.3. Машину можно заблокировать от несанкционированного включения путем
блокировки магнитного пускателя
(18). Установите магнитный пускатель (18) в положение ВЫКЛ. Отключите машину от источника питания, извлеките
желтую вставку. Магнитный пускатель (18) невозможно включить без вставки, Рис 2.
ПРИМЕЧАНИЕ: Если вставку необходимо извлечь, когда магнитный пускатель (18) находится в положении ВКЛ,
магнитный пускатель (18) можно выключить, но нельзя будет включить, Рис 2.
10.4. Включите машину. Скорость шпинделя должна
постепенно повыситься до максимальных оборотов. Машина
должна поработать не менее одной минуты. Убедитесь, что все элементы машины надежно закреплены и работают
равномерно и правильно, после чего можно приступать к работе.
11. ОСНОВНЫЕ ОПЕРАЦИИ
11.1. Прямое параллельное и кромочное шлифование
Шлифовальная лента (9) расположена под углом 90
0
к поверхности рабочего стола (7), и заготовка опирается на
рабочий стол (7), Рис.9.

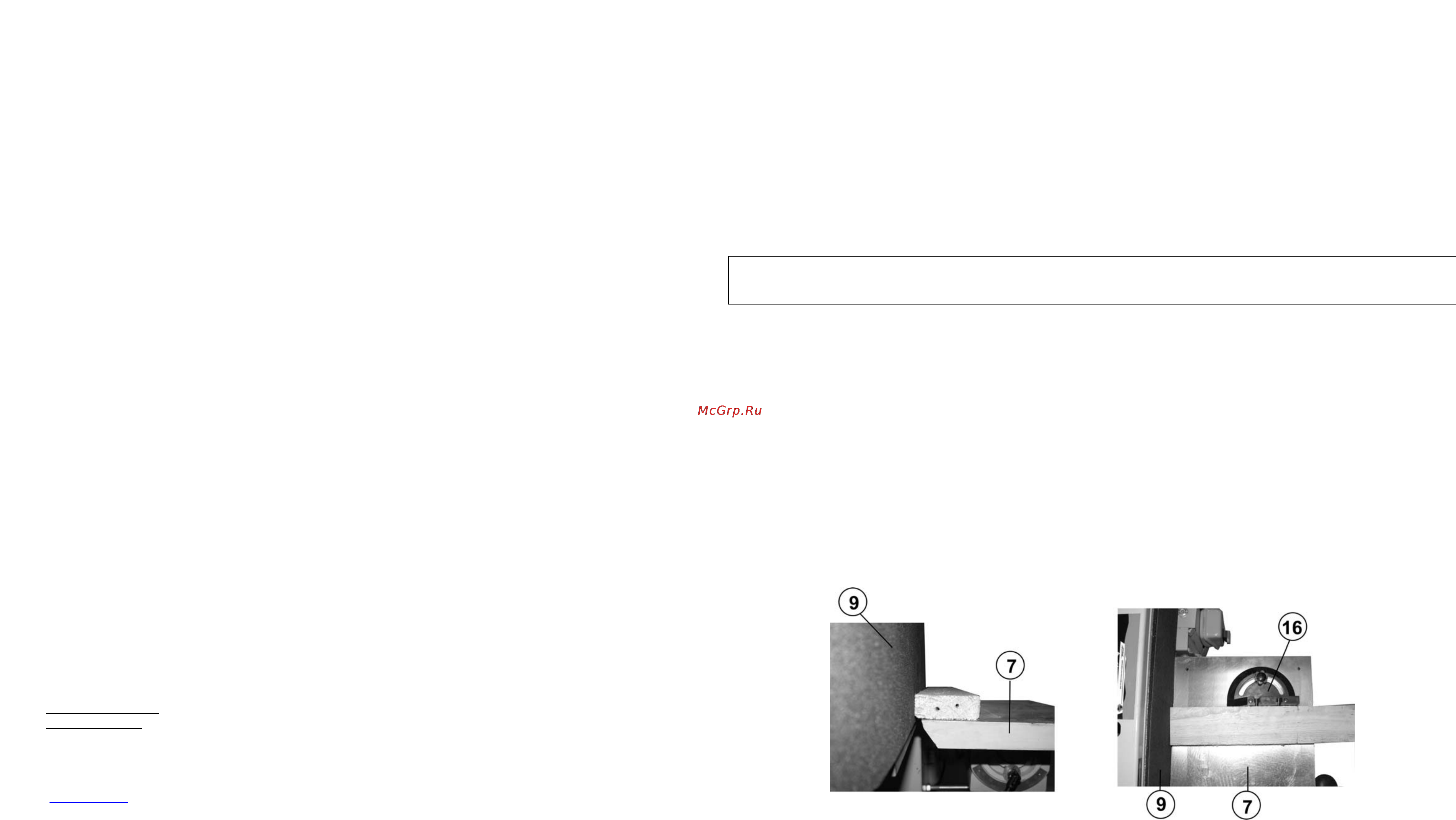

Рис.9 Рис.10
11.2. Прямое торцевое шлифование
Шлифовальная лента (9) расположена под углом 90
0
к поверхности рабочего стола (7). Заготовка опирается на
рабочий стол (7), и угловой упор (16) установлен на угол 90
0
,
Рис.10.
