8

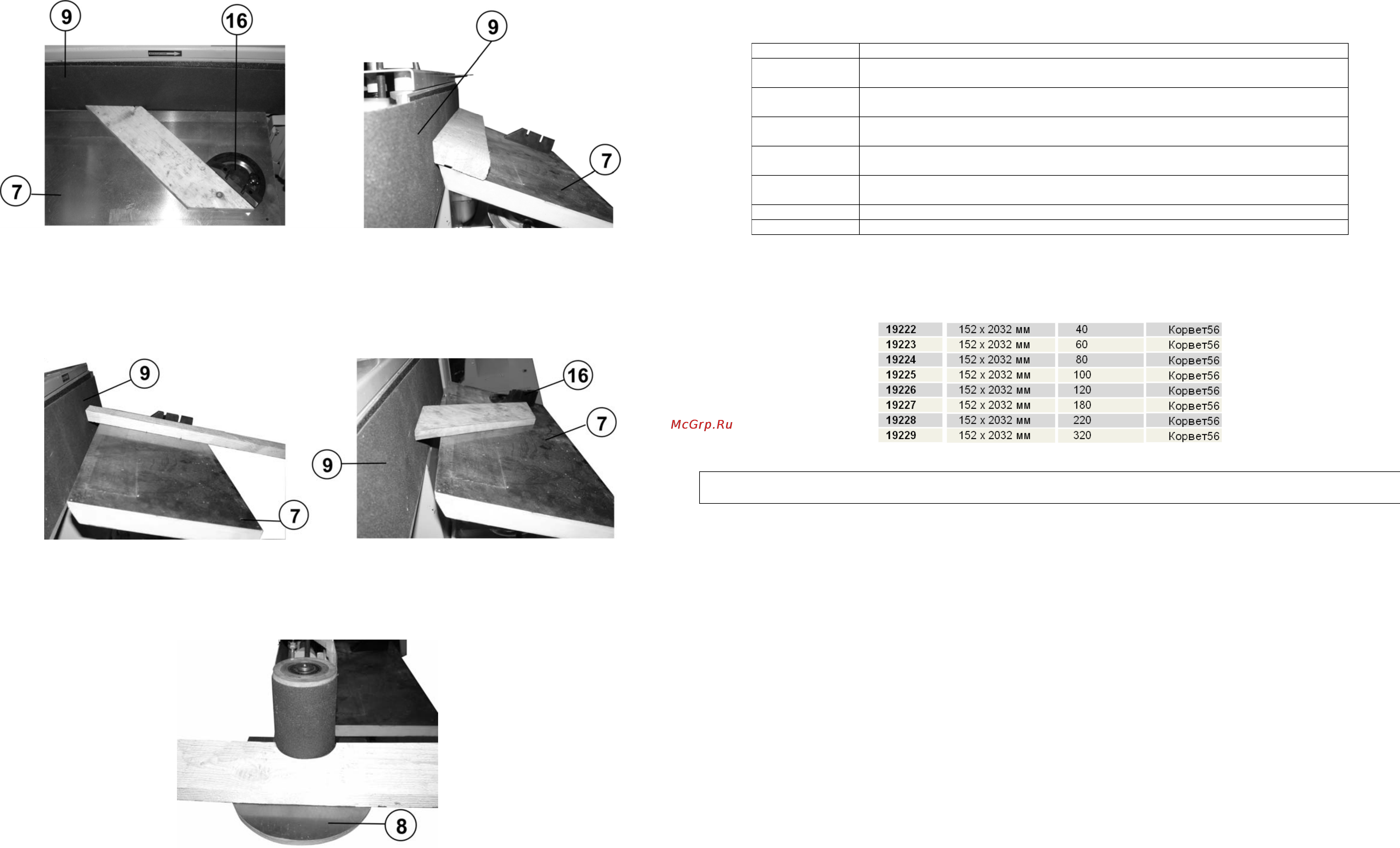

11.3. Косое торцевое шлифование
Шлифовальная лента (9) расположена под углом 90
0
к поверхности рабочего стола (7), заготовка
опирается на рабочий стол (7), и угловой упор (16) установлен на заданный угол, Рис.11.
Рис.11 Рис.12
11.4. Параллельное и кромочное шлифование под углом
Рабочий стол (7) установлен под необходимым углом к шлифовальной ленте (9), заготовка опирается
на рабочий стол (7), Рис.12.
11.5. Торцевое шлифование под углом
Рабочий стол (7) установлен под необходимым углом к шлифовальной ленте (9), заготовка опирается
на рабочий стол (7), и угловой упор (16) установлен на угол 90
0
, Рис.13.
Рис.13 Рис.14
11.6. Торцевое шлифование косое под углом (комбинированное)
Рабочий стол (7) установлен под необходимым углом к шлифовальной ленте (9), заготовка опирается
на рабочий стол (7), и угловой упор (16) установлен на необходимый угол, Рис.14.
11.7. Дуговое и криволинейное шлифование
Выполняется на малом рабочем столе (8), Рис.15.
Рис.15
ВНИМАНИЕ!!!: Не нажимайте слишком сильно на заготовку. Машина работает лучше без
приложения больших усилий нажатия на заготовку.
9
12. РАСХОДНЫЕ МАТЕРИАЛЫ
Обычно шлифование начинается с более крупной зернистости и постепенно зернистость уменьшается до
получения обработки нужного качества и нужных размеров. Выбор начальной зернистости зависит от
начального состояния заготовки (шероховатая, гладкая и
т.д.), размеров, твердости древесины и желаемого
результата.
Ниже даны некоторые общие правила выбора зернистости шлифовального материала (Таблица 3).
Таблица 3
ЗЕРНИСТОСТЬ ИСПОЛЬЗОВАНИЕ И ХАРАКТЕРИСТИКИ
40 Очень грубая шлифовка: максимальное снятие массы материала, удаление
смолы, выравнивание, удаление наплывов, снятие краски.
60 Менее грубая шлифовка: удаление средней массы материала, обработка
поверхности, удаление клея, сглаживание торцов.
80 Средняя зернистость: легкая обработка поверхности, удаление клея,
сглаживание торцов, удаление следов строгания.
100 Средняя зернистость: легкая обработка поверхности, сглаживание торцов,
удаление следов строгания.
120 Средне-мелкая зернистость: легкая обработка поверхности, корректировка
тонких заготовок.
180 Мелкая зернистость: конечная шлифовка.
220 Очень мелкая зернистость: конечная шлифовка.
Шлифовальные ленты
ООО «ЭНКОР - Инструмент - Воронеж» предлагает приобрести для вашей шлифовальной машины (Таблица 4).
Таблица.4
Артикул Параметры Зернистость Модель
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИЕ: Для собственной безопасности необходимо выключить машину и отключить вилку из
электрической розетки перед выполнением обслуживания машины.
13.1. Содержите машину и рабочее место в чистоте. Не допускайте накапливание пыли на машине и внутри
корпуса. освобождайте все трущиеся узлы и детали от пыли и посторонних предметов. Ежедневно удаляйте
накопившуюся пыль с машины пылесосом или сжатым воздухом. Систематически удаляйте налипшую смолу
керосином или салфеткой, смоченной в специальном растворе для удаления
смолы.
13.2. Необходимо соблюдать несколько основных правил для обеспечения надежности и долговечности вашей
шлифовальной машины:
-Периодически смазывайте подвижные детали смазочными материалами, не содержащими бензин.
- Не допускайте попадания смазочных материалов на поверхность барабанов.
-Используйте только целую, без надрывов и потертостей, чистую шлифовальную ленту.
13.3. Заменяйте изношенные детали по мере необходимости. Электрические
шнуры, в случае повреждения,
следует заменять немедленно в условиях сервисного центра.
ПРЕДУПРЕЖДЕНИЕ: При использовании растворителей всегда хорошо проветривайте помещение. Не
используйте растворители для очистки пластмассовых деталей
13.4. Замена и регулировка шлифовальной ленты производится в соответствии с пунктами 8.3.2. и 9.2.
14. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Машина модели "КОРВЕТ 56" Зав. № ______________ соответствует требованиям ТУ-4833-009-44744687-2003,
ГОСТ Р МЭК 1029-1-94, ГОСТ Р МЭК 1029-2-4-96, ГОСТ Р 12.1.003-83, ГОСТ Р 51318.14.1-99, ГОСТ Р 51318.14.2-99,
обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и признана годной к
эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись
продавца штамп магазина
