4
4.2 Звуковая эмиссия
Значения определяют согласно стандарту EN 1807:1999 (коэффициент погрешности измерения 4 dB).
Заготовка – древесно-стружечная плита 16 мм:
Уровень мощности звука (согласно EN 3746):
Холостой ход 99,6 dB(A)
Обработка 104,8 dB(A)
Уровень звукового давления (согласно EN 11202):
Холостой ход 86,7dB(A)
Обработка 95,5 dB
Приведенные значения относятся к уровню создаваемого шума и не являются необходимым уров-
нем для безопасной работы.
5. ОПИСАНИЕ СТАНКА

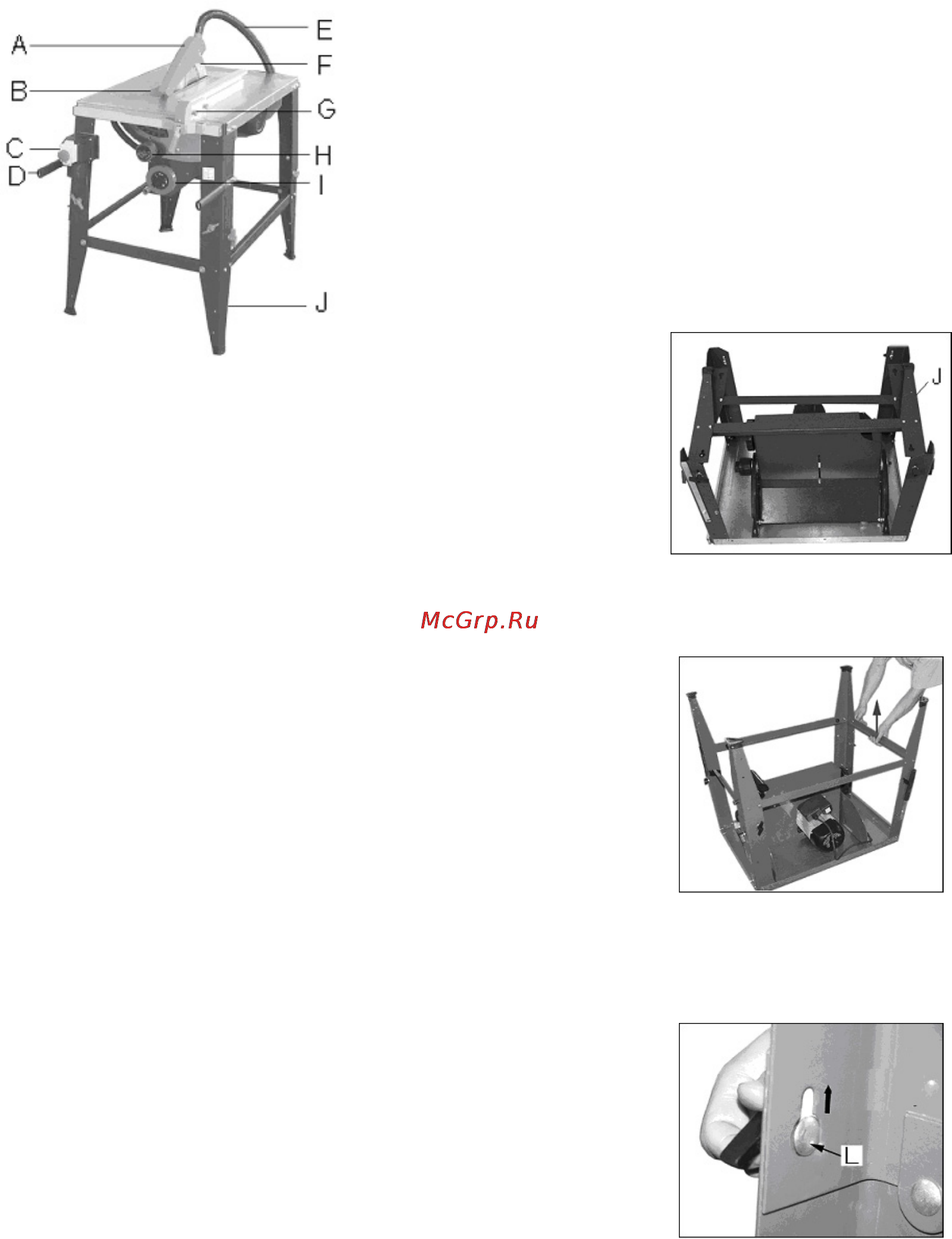

Рис.1
А.....Защитный кожух пилы
В.....Вставка стола
С.....Включатель/выключатель
D.....Рукоятки для транспортировки
Е.....Соединительный шланг
F.....Расклинивающий нож
G.....Параллельный упор
Н.....Поворотный маховик
I......Рукоятка для перемещения по высоте
J.....Подставка станка
6. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
6.1. Транспортировка и установка
Не держите станок при транспортировке
за защитные
приспособления.
Во время транспортировки верхняя часть
пильного диска должна быть закрыта, на-
пример, кожухом для защиты пилы.
Поверхность, на которой устанавливается
пила, должна быть достаточно ровной и спо-
собной выдерживать нагрузку.
При необходимости станок можно жестко
закрепить на устанавливаемой поверхности.
По соображениям упаковки станок по-
ставляется не полностью смонтированным.
6.2. МОНТАЖ
Общие указания
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверх-
ность.
Для проведения монтажа необходимы:
- крестообразная отвертка
- накидной гаечный ключ на 22 мм
- гаечный ключ на 16 мм
- гаечный ключ на 10 мм
- гаечный ключ
на 8 мм
- рабочие перчатки
Монтаж подставки:
4 ножки сложены на заводе изготовителе.
- выровняйте ножки (J, Рис.2) и крепко
затяните гайки.
Рис. 2
- Установите поперечные балки (Рис.3) и
крепко затяните гайки.
Рис. 3
Закрепите винты с круглой головкой (L,
Рис. 4) в шлице с помощью барашковой гай-
ки.
Рис. 4
Монтаж аспирационного патрубка
Закрепите аспирационный патрубок с по-
мощью 3-х резьбовых винтов (М, Рис. 5).
