8
8. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед проведением работ по наладке и
регулировке отключите станок от питания.
Учитывайте, что строгальные ножи, обре-
зиненные валы привода движения заготовки,
плоские, поликлиновые, клиновые и другие
ремни, а также цепи, используемые в конст-
рукции станка, относятся к деталям быстро-
изнашивающимся (расходные материалы) и
требуют периодической замены. Гарантия на
такие детали не распространяется. Защит-
ные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции
станка, выполняют предохранительные
функции. Замене по гарантии такие детали
не подлежат.
8.1. Замена строгальных ножей
Необходимо точно соблюдать данные по
креплению ножей, выдвижению ножей из
ножевого вала, толщине ножей, минималь
-
ной длине зажима и оптимальному моменту
затягивания винтов для крепления ножей.
Замену строгальных ножей разрешается
производить только при выключенном стан-
ке.
Строгальные ножи острые. Для замены
строгальных ножей всегда надевайте подхо-
дящие рабочие перчатки.
Переместите защитный кожух ножей впе-
ред, а упор для фугования назад.
Полностью выкрутите пять винтов с
четы-
рехгранной головкой из прижимной планки
строгального ножа (используйте перчатки!).
Сначала удалите из строгального вала
ножи, а затем прижимные планки.
Необходимо очистить поверхности ноже-
вого вала строгальных ножей и прижимных
планок от смолы (не применяйте растворите-
ли, которые могут разъедать детали станка
из легких металлов).
Применяйте только подходящие строгаль-
ные ножи
, которые соответствуют стандарту
EN 847-1 и технической спецификации.
Неподходящие, неправильно смонтиро-
ванные, тупые или поврежденные строгаль-
ные ножи могут расшататься и существенно
повысить опасность обратного удара.
Следите за тем, чтобы все 3 строгальных
ножа заменялись одновременно.
Прижимные планки строгальных ножей
сбалансированы друг с другом и могут быть
установлены в любом порядке.
Разрешается перетачивать
только стро-
гальные ножи с маркировкой „HSS“ или
„HS“!
При переточке все ножи должны быть за-
точены одинаково, иначе может произойти
повреждение подшипников вследствие на-
рушения балансировки.
Разрешается перетачивать ножи до шири-
ны 15 мм.
Максимальное возвышение ножа над но-
жевым валом не должно превышать 1,1 мм.
Применяйте для замены только ориги-
нальные детали
JET.
Вставьте прижимную планку строгального
ножа в направляющий паз ножевого вала.
Выкрутите четырехгранные винты настолько,
чтобы можно было вставить строгальные но-
жи.
Вставьте острый нож и выставьте его с
помощью прижимной планки так, чтобы обе
детали не выступали с боков ножевого вала.

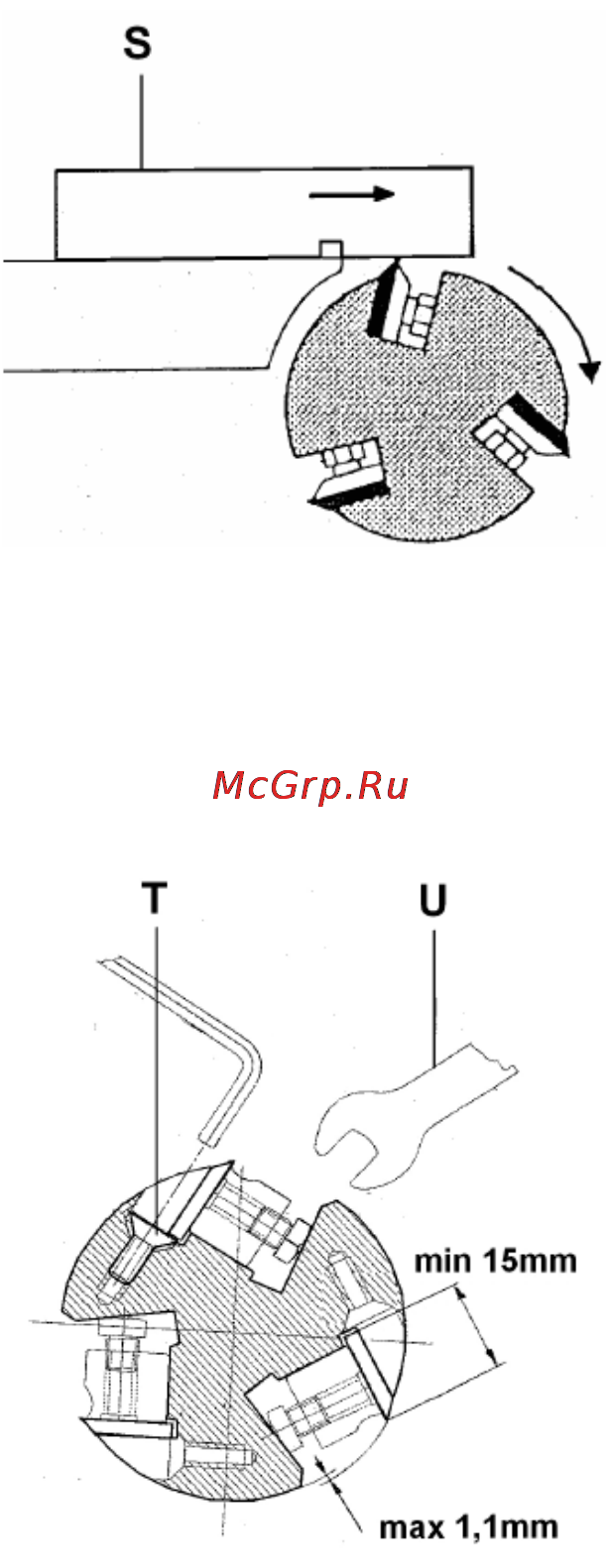

Выставление строгального ножа произво-
дится по положенному на загрузочный
стол
шаблону для установки ножей (S).
Рис. 10
При вращении ножевого вала шаблон для
установки ножей должен захватываться по
всей ширине фрезерованного поперечного
паза.
Рис. 11
Тонкая регулировка строгальных ножей
производится с помощью установочных вин-
тов (Т).
Начинайте затягивание строгального ножа
с двух крайних четырехгранных винтов. Для
сильного затягивания не удлиняйте инстру-
мент (U), не ударяйте по инструменту при
затягивании винтов.
