24
Magyar

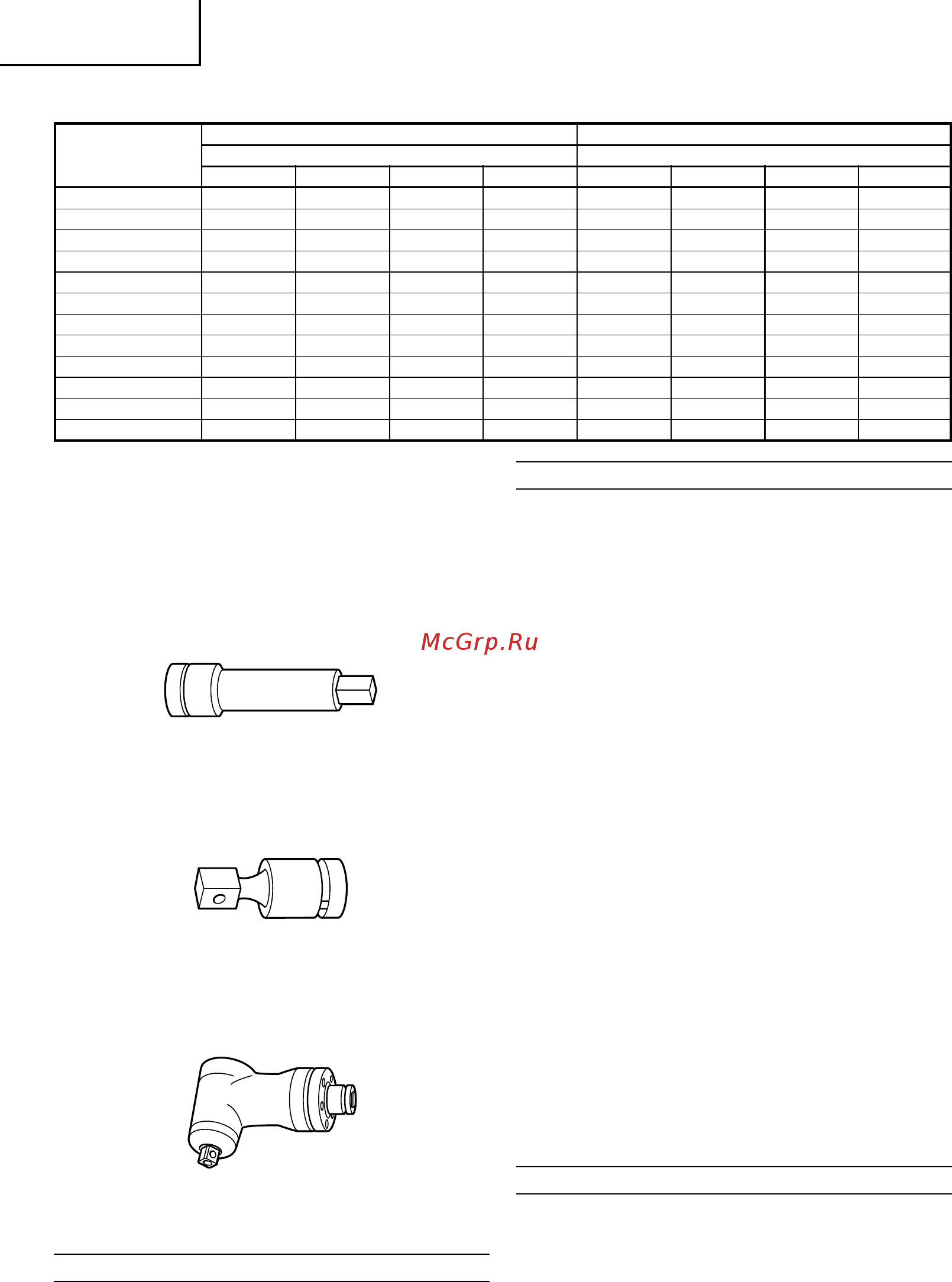

2. Hosszabbítórúd
A hosszabbítórúd használata megkönnyíti a szűk helyen
végzett munkát vagy ha a rendelkezésre álló
befogópatron nem éri el a meghúzandó csavart.
FIGYELEM
Hosszabbítórúd használatakor a meghúzási nyomaték
értéke valamivel kisebb a szabványos befogópatron
használatához képest. Emiatt egy kicsivel hosszabb
ideig szükséges a szerszámgépet üzemeltetni az azonos
nyomaték eléréséhez.
3. Univerzális csuklókapcsoló
Az univerzális csuklókapcsoló használata megkönnyíti
az anyacsavarok behajtását, ha a befogópatron szögben
helyezkedik el a csavarhoz képest, vagy ha a munkát
nagyon szűk helyen kell végezni.
4. Saroktoldalék (EW-14R modell)
Ezt a toldalékot csak akkor használja, ha a gép
derékszögben áll a behajtandó anyához vagy csavarhoz
képest.
Az opcionális tartozékok előzetes bejelentés nélkül
változhatnak.
ALKALMAZÁSOK
䡬 Különböző csavarok és anyák meghúzása és
meglazítása.
Befogópatron
Szokásos befogópatron Hosszú befogópatron
rendeltetése
Méret (mm) Méret (mm)
SDE LSDE L
Hatszögletű befogópatron
12 12 20 34 52
13 13 21,5 34 52
14 14 22 34 52
17 17 28 15 32 17 25 34 52
19 19 28 17 34 19 28 34 52
21 21 32 19 36 21 31 34 52
22 22 35 24 40 22 32,5 34 52
23 23 36 25 40 23 33 34 52
24 24 38 25 40 24 34 34 52
26 26 38 25 40 26 38 57 75
27 27 42 24 50 27 40 57 75
30 30 42 34 50 30 42 57 75
AZ ÜZEMELÉS ELŐTTI ÓVINTÉZKEDÉSEK
1. Áramforrás
Ügyeljen rá, hogy a készülék adattábláján feltüntetett
feszültség értéke megegyezzen az alkalmazni kívánt
hálózati feszültséggel.
2. Hálózati kapcsoló
Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen
kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a
dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE
állásban van, a kéziszerszám azonnal működésbe lép,
ami súlyos balesetet idézhet elő.
3. Hosszabbító vezeték
Ha a munkaterület az áramforrástól távol található,
akkor egy megfelelő keresztmetszetű és teljesítményű
hosszabbító vezetéket kell alkalmazni.
4. Az oldalsó fogantyú rögzítése
A gép testére rögzített oldalsó fogantyú helyzete a
fogantyú lecsavarozásával módosítható. (Jobbmenetes
csavar) Fogassa el a fogantyút a kívánt helyzetbe, majd
rögzítse azt a csavar megszorításával.
5. A befogópatron behelyezése
(1) Csap, körszelvényű tömítőgyűrű (1. Ábra)
Válasszon a megszorítandó vagy meglazítandó
csavarhoz illő befogópatront. Helyezze be a
befogópatront az ütvecsavarozó szárába, majd rögzítse
biztonságosan a hozzá tartozó dugókulccsal és a
gyűrűvel. A befogópatron leszerelését ellenkező
sorrendben végezze.
(2) Hengeres csap típus (2. Ábra)
Állítsa vonalba a szár négyszögletes részében található
hengeres csapot a hatszögletű befogópatron nyílásával.
Ezután tolja be a hengeres csapot és szerelje fel a
hatszögletű befogópatront a szárra. Ellenőrizze, hogy a
hengeres csap teljesen illeszkedik-e a nyílásba. A
befogópatron leszerelését ellenkező sorrendben végezze.
A KÉSZÜLÉK HASZNÁLATA
1. A kapcsoló működtetése (3. Ábra)
A szerszámgép kapcsolója a motor kapcsolójaként és
irányváltó kapcsolóként funkcionál. Ha a kapcsoló R
állásban van, - mely állapot a markolat burkolatán
látható - a motor az óramutató járásával megegyező
irányban forog és megszorítja a csavart. Ha a kapcsoló
L állásban van, a motor az óramutató járásával ellentétes
irányban forog és meglazítja a csavart. A kapcsoló
elengedésekor a motor leáll.
Táblázat 1 B=12,7mm
