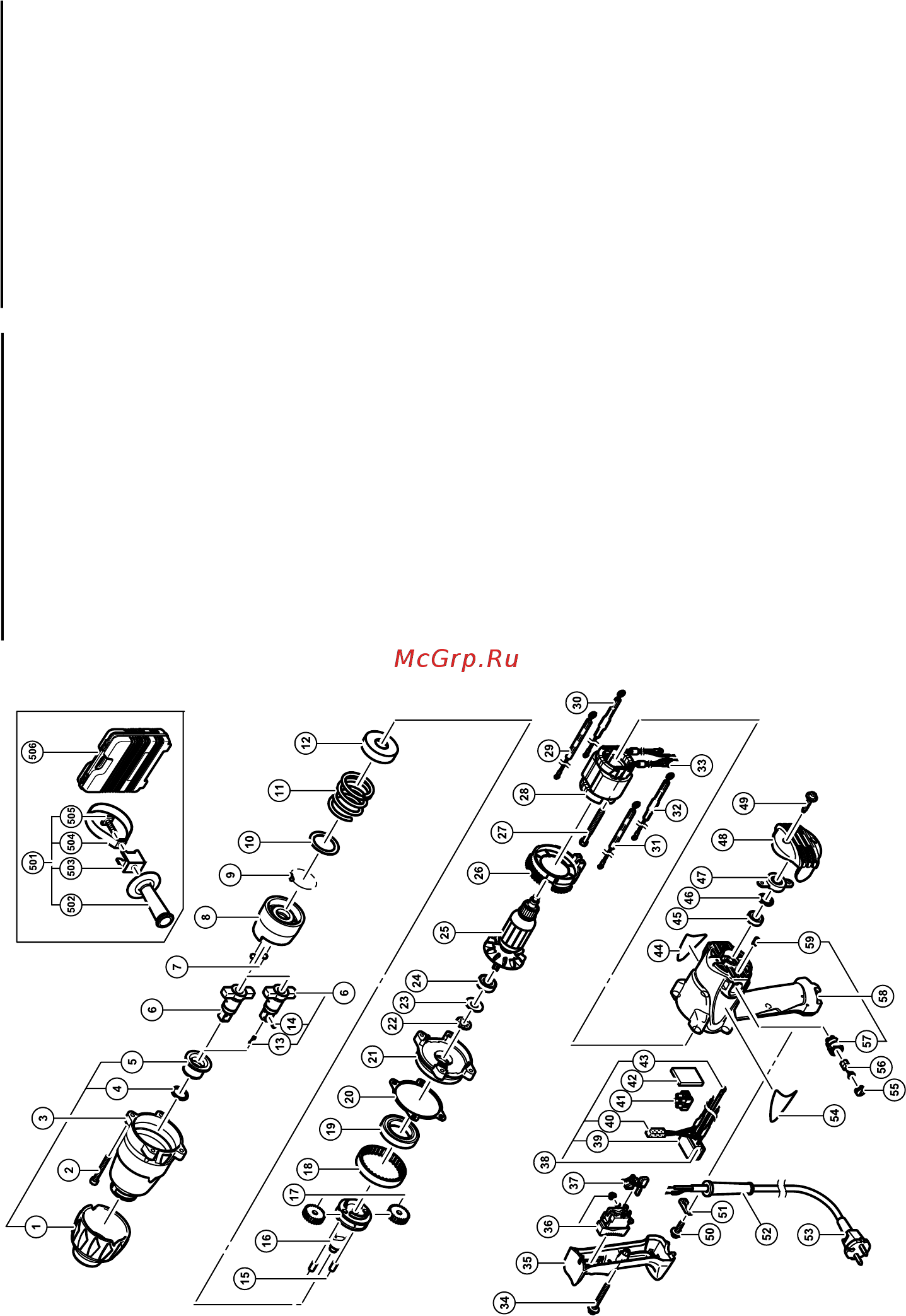

Hitachi WR 16 SA [44/49] A b c d
![Hitachi WR 16 SA [44/49] A b c d](/views2/1002929/page44/bg2c.png)
43
ABC D
33 960-354 2
34 303-694 1 D4×35
35 323-772 1
36-1 985-103 1
36-2 320-528 1 “EUROPE”
37 323-768 1
38 323-780 1 “38, 39, 42”
39 930-153 1
40 316-186 1
41-1 958-308Z 1
41-2 983-418Z 1 “SUI, KUW, INA,
HKG, SIN, THA”
42 ————1
43 980-063 1
44 ————1
45 608-VVM 1 608VVC2PS2L
46 985-198 1
47 323-754 1
48 323-756 1
49 301-653 2 D4×20
50 984-750 2 D4×16
51 937-631 1
52-1 953-327 1 D8.8
52-2 938-051 1 D10.1
53 ————1
54 ————1
55 931-266 2
56 999-021 2
57 957-571 2
58 323-771 1 “56, 58”
59 938-477 2 M5×8
501 323-774 1 “502-505” “NZL,
AUS, EUROPE,
AUT, CHN”
502 980-901 1 NZL, AUS,
EUROPE, AUT,
CHN
503 323-775 1 NZL, AUS,
EUROPE, AUT,
CHN
504 323-776 1 NZL, AUS,
EUROPE, AUT,
CHN
505 980-903 1 M8 “NZL, AUS,
EUROPE, AUT,
CHN”
506 323-777 1 “ESP”
ABC D
1 323-767 1
2 323-753 4 M5×35
3 323-765 1 “1, 4, 5”
4 318-704 1
5 323-766 1
6-1 323-773 1
6-2 985-207 1 “13, 14” “FRA,
FRG, ITA, ESP,
FIN, SUI”
7 959-150 2 D6.35
8 323-764 1
9 959-155 30 D3.97
10 323-763 1
11 323-761 1
12 323-760 1
13 985-209 1 “FRA, FRG, ITA,
ESP, FIN, SUI”
14 985-208 1 “FRA, FRG, ITA,
ESP, FIN, SUI”
15 985-169 2
16 323-762 1
17 318-446 2
18 955-124 1
19 690-7ZZ 1 6907ZZ-N
20 ————1
21 323-758 1
22 323-755 1
23 985-166 1
24 600-0DD 1 6000DDCMPS2L
25-1 360-687C 1 110V
25-2 360-687E 1 220V-230V
25-3 360-687F 1 240V
26 323-757 1
27 981-824 2 D4×45
28-1 340-605C 1 110V
28-2 340-605E 1 220V-230V
28-3 340-605F 1 240V
29 985-186 1 “KUW, INA,
HKG, SIN, THA”
30 323-769 1 “NZL, AUS,
EUROPE, AUT,
CHN”
31 985-187 1 “KUW, INA,
HKG, SIN, THA”
32 323-770 1 “NZL, AUS,
EUROPE, AUT,
CHN”
