Celestron FirstScope 76 [8/17] Установка искателя
![Celestron FirstScope 76 [8/17] Установка искателя](/views2/1029302/page8/bg8.png)

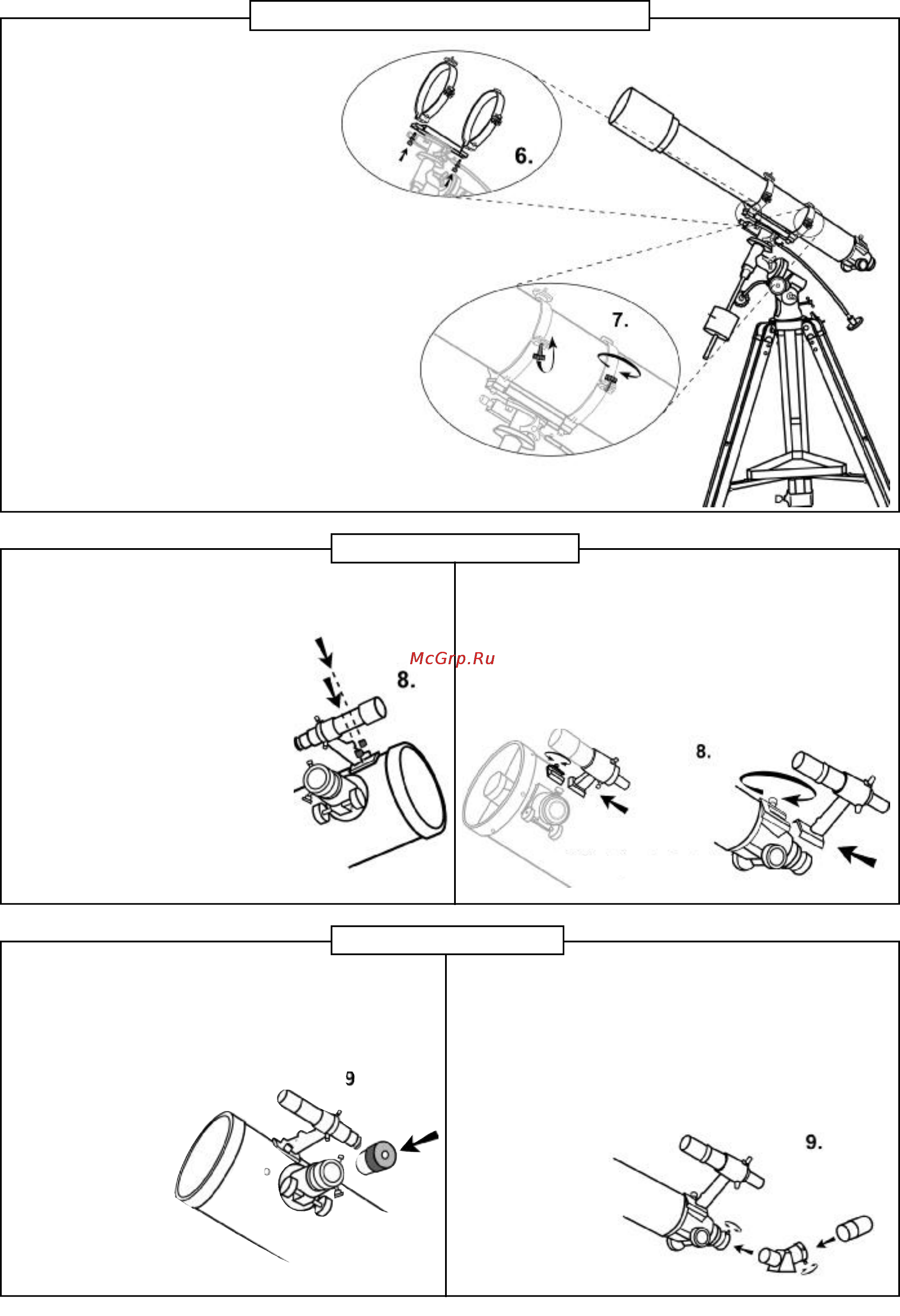

Установка телескопа на штатив
КРЕПЛЕНИЕ ХОМУТОВ
К ШТАТИВУ (6)
1. Распакуйте трубу телескопа.
2. Снимите с трубы хомуты.
3. Прикрепите хомуты 10-мм винтами к
монтировке, как показано на рис. 6.
КРЕПЛЕНИЕ ТРУБЫТЕЛЕСКОПА К
МОНТИРОВКЕ (7)
1. Снимите с трубы телескопа
упаковочный материал.
2. Найдите центр тяжести трубы.
Вложите трубу в хомуты так, чтобы
центр тяжести находился между
хомутами. Надежно закрепите трубу
в хомутах винтами.
Установка искателя
УСТАНОВКАИСКАТЕЛЯ (8)
1. Снимите две крепежные гайки с
винтов на трубе телескопа
(около окулярного узла, см.
рис. 8).
2. Установите держатель искателя
в винты и закрепите гайками.
(малый искатель)
(большой искатель)
рефлектор рефрактор
Установка окуляра
УСТАНОВКА ОКУЛЯРА (9) (рефлектор)
1. Ослабьте крепежный винт и снимите черную
крышку с окулярного узла.
2. Вставьте окуляр в окулярный узел и закрепите его
крепежным винтом.
УСТАНОВКА ОКУЛЯРА (9) (рефрактор)
1. Ослабьте крепежный винт.
2. Установите диагональное зеркало и закрепите
его крепежным винтом.
3. Ослабьте крепежный винт на диагональном
зеркале и вставьте окуляр, заново затяните
крепежный винт.
8
УСТАНОВКАИСКАТЕЛЯ (8)
1. Вставьте кронштейн искателя в разъем типа
"ласточкин хвост", расположенный в верхней
части фокусировочного узла телескопа, и
закрепите c помощью винта с насеченной
головкой.
