Рис. 1-2
Телескоп PowerSeeker 60 EQ
Телескоп PowerSeeker 60 EQ – это линзовый телескоп-рефрактор на экваториальной монтировке.
Телескоп поставляется в единственной коробке, в которой находится все необходимое для сборки.
Распакуйте все принадлежности и разложите их, обеспечив себе необходимое свободное
пространство для работы. С помощью следующего списка и схемы выше убедитесь в том, что имеете
все перечисленные детали и можете их идентифицировать.
1 Крышка объектива 12 Винт крепления монтировки
2 Оптическая труба телескопа 13 Опора штатива
3 Искатель 5х24 14 Полочка для принадлежностей
4 Оправа искателя 15 Центральная стяжка штатива
5 Фокусировочный узел 16 Фиксаторы высоты штатива
6 Окуляр 17 Противовес
7 Диагональное зеркало 18 Ось противовесов
8 Ручка фиксации по оси склонений 19
Ручка механизма тонких движений по
прямому восхождению
9
Ручка механизма тонких движений по
склонению
20 Экваториальная монтировка
10 Винт установки по широте 21 Посадочная площадка для трубы
11 Узел крепления штатива 22 Линзовый объектив
Сборка телескопа
Прежде всего, возьмите экваториальную монтировку (20), опоры штатива (14) и узел крепления
штатива (11).
Совместите пазы опоры с выступами на узле крепления штатива. Убедитесь, что крепления для
стяжки (15) на опорах повернуты внутрь.

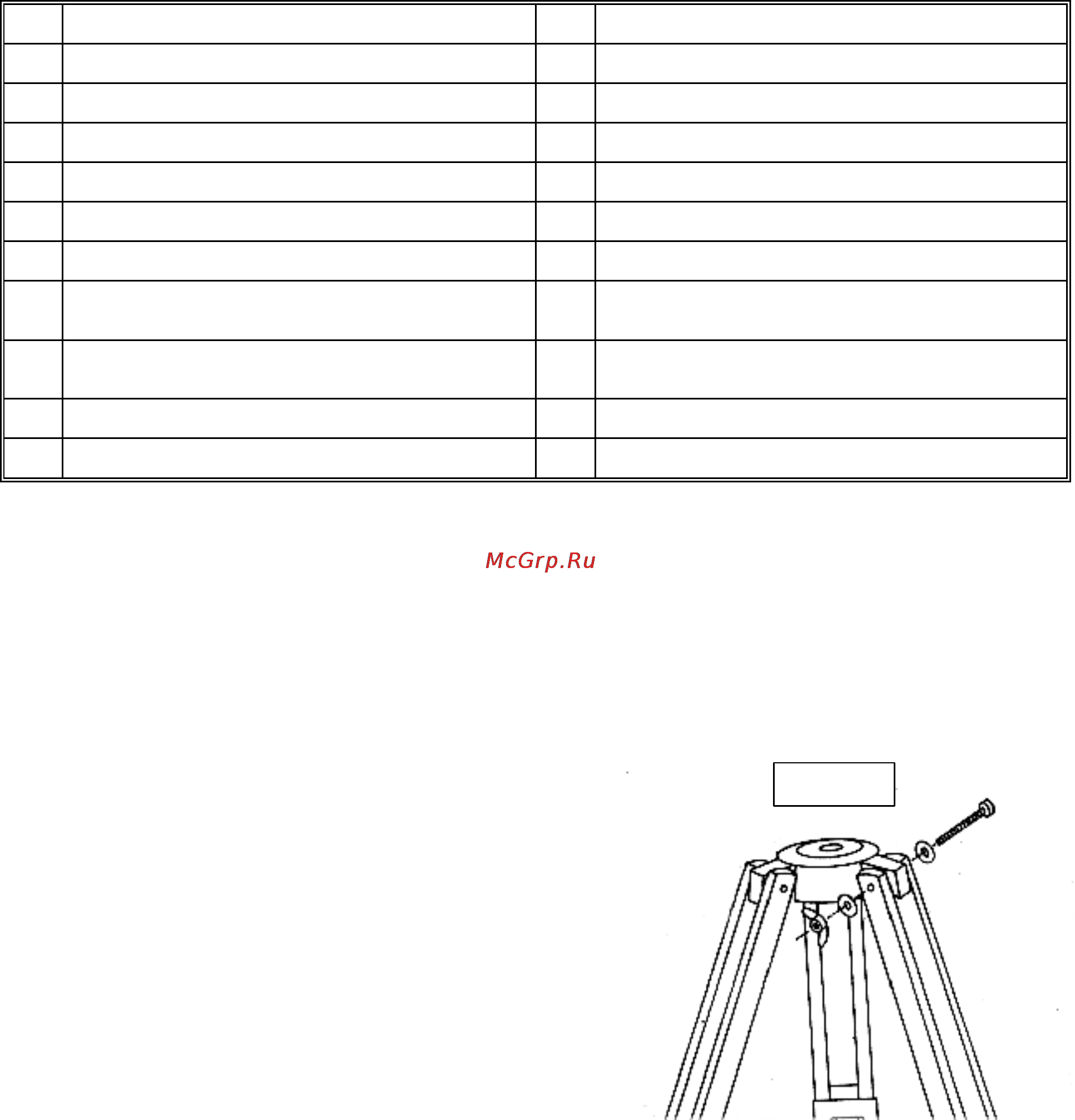

1. Проденьте винты из комплекта через отверстия в опорах и
крепежном узле (рис. 1-2). Наденьте на винт
гайку с шайбой и закрутите. Данное
крепление не следует затягивать до конца,
чтобы позднее при установке полочки для
принадлежностей отрегулировать
расстановку опор. Теперь на штатив можно
устанавливать полочку для аксессуаров.
2. Установите полочку для принадлежностей на
стяжку треноги (15), совместите отверстия и
закрепите ее тремя барашковыми винтами.
Затяните все винты и убедитесь в
устойчивости конструкции.
