- 5 -

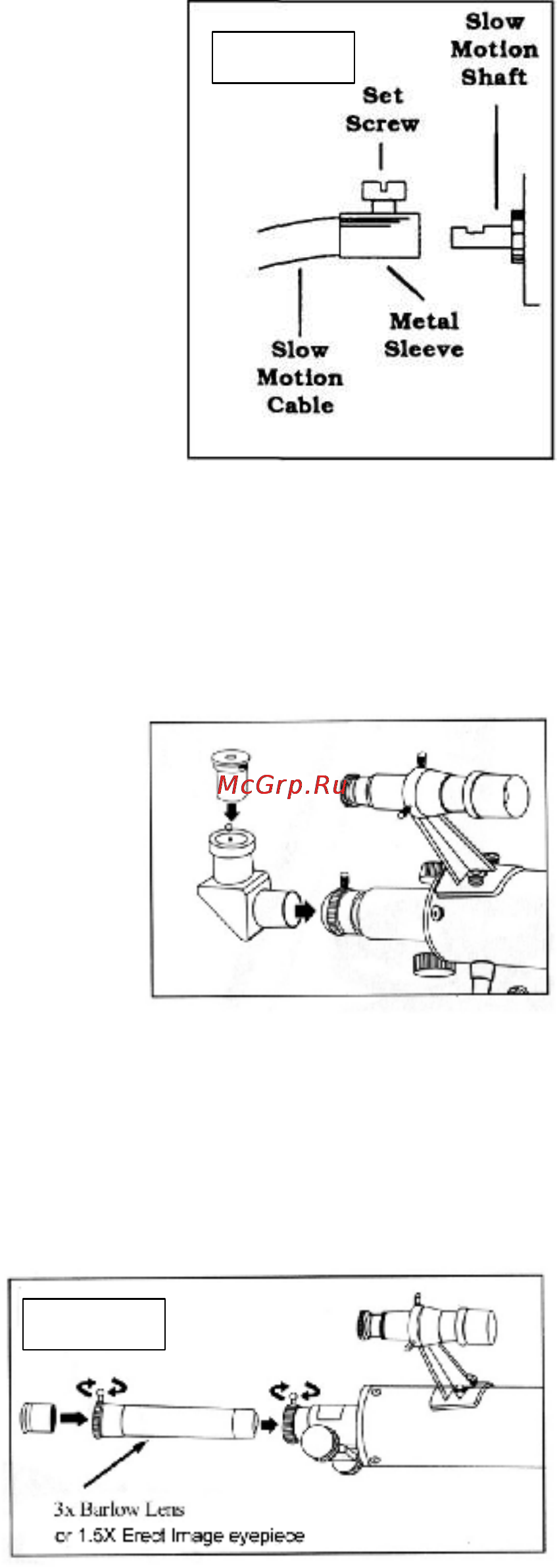

Рис. 1-3
Рис. 1-4
Рис. 1-5
Установка экваториальной монтировки
1. Вставьте экваториальную монтировку (20) в отверстие узла крепления штатива (11).
2. Поверните экваториальную монтировку таким образом, чтобы направление оси склонений
(куда вставляется ось противовеса (18)) совпало с направлением одной из опор штатива.
3. Прикрутите монтировку к штативу с помощью винта
крепления монтировки (12) в нижней ее части.
Перед установкой оптической трубы необходимо предварительно
установить на монтировку противовес и рукоятки механизмов тонких
движений.
1. Вверните ось противовеса (18) по часовой стрелке в ось
склонений экваториальной монтировки. Установите на ось
противовес (17) и закрепите его винтом на его боковой части.
2. Возьмите рукоятку механизма тонких движений по оси
склонений (9) и установите ее на монтировку с помощью
крепежного винта (рис. 1-3). Крепежный винт затягивается на
сточенной поверхности вала механизма тонких движений,
предотвращая проскальзывание тросика во время
наблюдений.
3. Возьмите рукоятку тонкой настройки по оси прямого восхождения (19) и установите ее
вышеописанным способом.
Установка аксессуаров
В комплект поставки телескопа входят следующие оптические принадлежности:
• Диагональное зеркало 1,25 дюйма
• Окуляр 20 мм, 1,25 дюйма
• Окуляр 4 мм, 1,25 дюйма
• Линза Барлоу 3х, 1,25 дюйма
• Оборачивающий окуляр 1,5х, 1,25 дюйма
1. Снимите заглушки с фокусировочного узла (5) и
диагонального зеркала (7).
2. Вставьте диагональное зеркало хромированным наконечником в фокусировочный узел
(рис. 1-4) и зафиксируйте его зажимным винтом. Снимите заглушки с окуляра и вставьте его
в диагональное зеркало. Зафиксируйте его зажимным винтом.
3. Телескоп PowerSeeker 60 EQ поставляется с оборачивающим окуляром 1,5х,
предназначенным для дневных наземных наблюдений. Он разворачивает изображение, после
чего оно становится правильно
ориентированным (при использовании
диагонального зеркала изображение остается
зеркально отраженным). Перед установкой
оборачивающего окуляра снимите
диагональное зеркало и вставьте окуляр
непосредственно в фокусировочный узел.
Затем установите в него обычный окуляр с
малым увеличением, например, 20 мм
(рис. 1-5).
4. В комплект поставки телескопа также включена линза Барлоу 3x, позволяющая повысить
увеличение каждого окуляра в три раза (см. раздел «Увеличение»). Снимите диагональное
зеркало и установите линзу Барлоу непосредственно в фокусировочный узел. Для начала
