Снимите бумажную упаковку с оптической трубы телескопа. Перед тем, как
снять бумажную упаковку с трубы телескопа Ньютона 114 EQ и 130 EQ потребуется снять
хомуты с трубы.
1. Отвинтите фиксатор и предохранительный винт на монтировке сбоку на
платформе для крепления телескопа так, чтобы винты не выступали во
внутреннюю часть платформы см. Рис. 2-18.
2. Задвиньте пластину для крепления типа ласточкин хвост в прорезь в верхней части
платформы для крепления телескопа (рис. 2-17).
3. Закрепите пластину на платформе при помощи фиксатора.
4. Вручную закрепите предохранительный винт до положения, при котором конец
винта упирается сбоку в пластину.
ПРИМЕЧАНИЕ: Никогда не ослабляйте какие-либо фиксаторы трубы телескопа или
монтировки кроме фиксаторов по осям прямых восхождений и склонений.
Установка диагонального зеркала и окуляров (рефрактор)
Диагональное зеркало представляет собой призму, которая преломляет изображение под
прямым углом относительно оси телескопа-рефрактора. Это позволяет наблюдать в более
комфортном положении. Диагональное зеркало дает прямое изображение, при котором
изображение не перевернуто сверху вниз и справа налево, что делает телескоп
подходящим для наблюдений наземных объектов. Также, диагональное зеркало может
поворачиваться в любое положение для обеспечения большей комфортности наблюдений.
Для установки диагонального зеркала и окуляров:
1. Вставьте малую посадочную втулку диагонального зеркала в адаптер для окуляров
1.25” фокусировочного узла телескопа-рефрактора – Рис. 2-19. Перед установкой
убедитесь, что два фиксатора окуляра, расположенные на адаптере не выступают
внутрь адаптера, а также не забудьте снять крышку с адаптера.
2. Установите хромированную посадочную
втулку окуляра в диагональное зеркало и
закрепите фиксатором. Перед этим также
убедитесь, что фиксатор не выступает во внутрь
отверстия диагонального зеркала.
3. Для замены окуляра на окуляр с другим
фокусным расстоянием, выполните действия,
начиная с пункта 2, как указано выше.

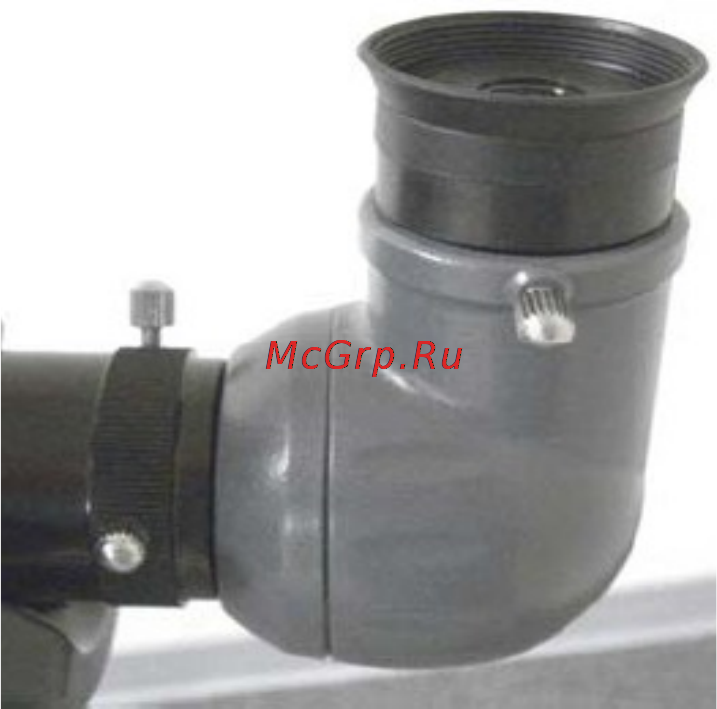

Рис. 2-19 Диагональное зеркало.
