Celestron PowerSeeker 127 EQ Инструкция по эксплуатации онлайн
Содержание
- Инструкция по эксплуатации 1

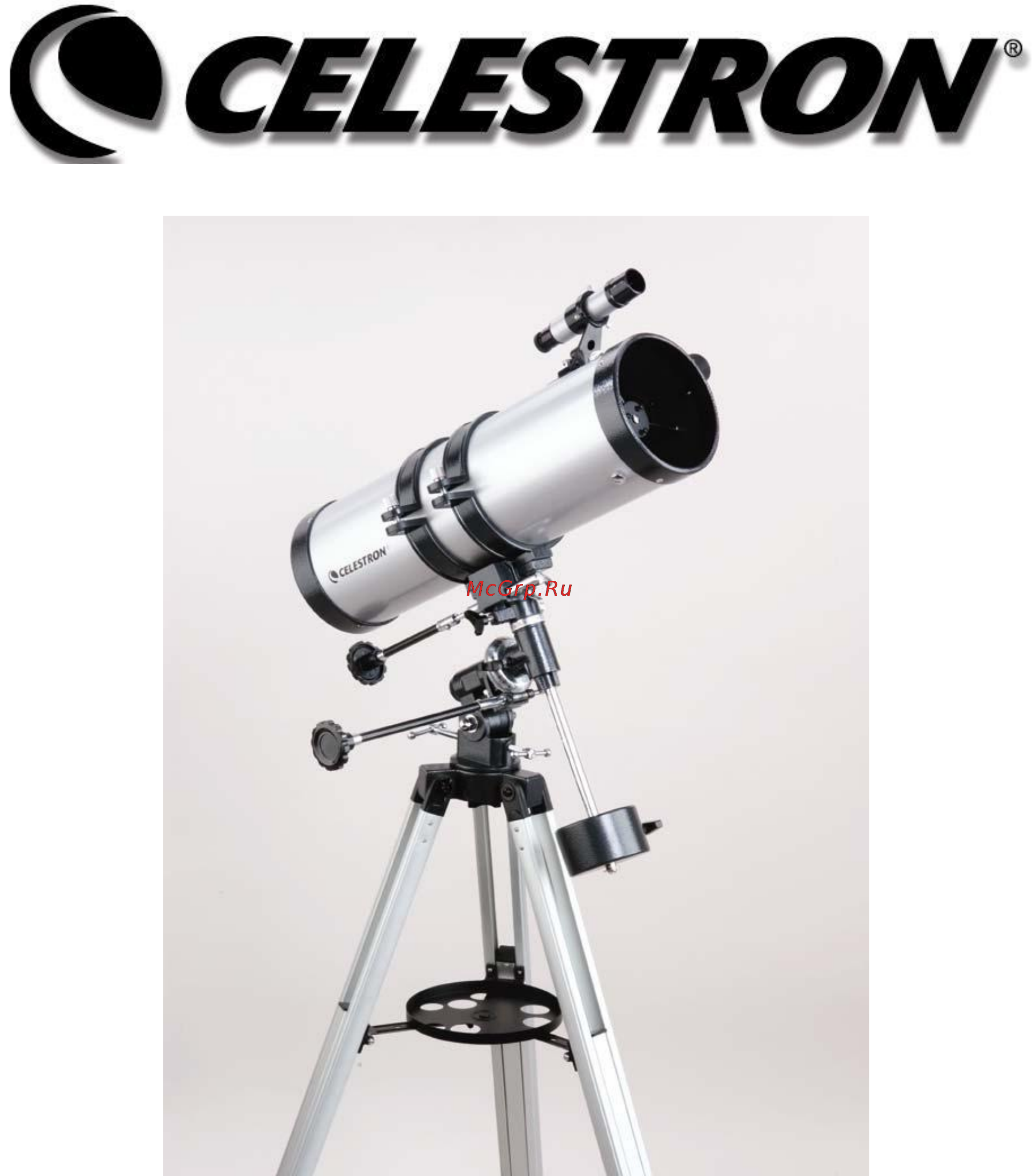

- Телескоп powerseeker 127 eq 1
- Введение 2
- Внимание прежде чем пользоваться телескопом ознакомьтесь с данным разделом 2
- Телескоп powerseeker 127 eq 3
- Сборка телескопа 4
- Установка аксессуаров 4
- Установка оптической трубы 4
- Установка экваториальной монтировки 4
- Балансировка по оси склонений 5
- Балансировка телескопа по полярной оси 5
- Наведение телескопа 5
- Установка искателя 5
- Блокировку вращения по оси склонения и разверните оптическую трубу параллельно земле рис 4 постепенно отпуская трубу проверьте в какую сторону она перевешивает ни в коем случае не отпускайте трубу полностью ослабьте винты крепления трубы и передвигая ее в нужном направлении в хомутах добейтесь сохранения равновесия при снятии фиксации по оси склонений закрепите оптическую трубу в хомутах с помощью винтов 6
- В рефлекторах системы ньютона для фокусировки света вместо тяжелых линз используются зеркала что позволяет уменьшить их стоимость благодаря тому что свет преломляется и направляется перпендикулярно оптической трубе при фокусном расстоянии до 1000 мм телескоп остается относительно компактным и мобильным телескоп системы ньютона имеет настолько высокие 6
- Основы наблюдений 6
- Телескоп это прибор который собирает и фокусирует свет телескопы различаются по типу оптической схемы которая определяет принцип фокусировки в телескопах рефракторах используются линзы в рефлекторах зеркало в рефлекторе системы ньютона в качестве объектива используется вогнутое зеркало свет входит в трубу и попадает на зеркало в противоположной ее части которое отражает лучи фокусируя их в одну точку так как просмотр результирующего изображения с помощью окуляра со стороны объектива трубы невозможен то устанавливается дополнительное плоское зеркало называемое диагональным которое преломляет свет под прямым углом к трубе для удобства наблюдения на трубу устанавливается окуляр куда и проецируется изображение 6
- Для наведения резкости поверните ручку фокусировки расположенную непосредственно на корпусе окулярной трубки вращение ручки по часовой стрелке позволяет настроиться на дальние объекты против часовой стрелки на ближние объекты 7
- Для поиска объектов на небе астрономы используют небесную систему координат которая сходна с обычной земной системой в ней также имеются полюса линии широты и долготы экватор в основном они являются неподвижными относительно удаленных звезд 7
- Если вы носите корректирующие линзы особенно очки вы можете снимать их при наблюдениях через окуляр телескопа однако при съемке камерой их необходимо одеть чтобы обеспечить наилучшую резкость изображения при астигматизме контактные линзы или очки обязательно использовать в любом случае 7
- На выходе телескопа системы ньютона изображение становится перевернутым поэтому эти телескопы обычно используются только для астрономических наблюдений где ориентация изображения не имеет значения 7
- Небесная система координат 7
- Небесный экватор окружает землю и разделяет небесную сферу на северное и южное полушарие как и от земного экватора от него ведется отсчет однако земным широтам в данной системе соответствуют линии склонения они именуются по угловому расстоянию до небесного экватора которое измеряется в градусах угловых минутах и секундах значения склонения к югу от экватора характеризуются отрицательными значениями к северу положительными 7
- Ориентация изображения 7
- Фокусировка 7
- Характеристики по количеству собираемого света что позволяет заниматься серьезными наблюдениями удаленных небесных объектов при достаточно скромных затратах вместе с этим подобные телескопы требуют более бережного обращения и обслуживания так как главное зеркало подвержено влиянию атмосферы и пыли однако этот небольшой недостаток не способен повлиять на популярность этого вида телескопов среди любителей астрономии которые хотят иметь недорогой но мощный инструмент 7
- Данная закономерность состоит в зависимости между текущей широтой и угловой высотой небесного полюса над горизонтом она всегда равна широте места наблюдений чтобы стало понятнее представьте что вы находитесь на северном полюсе широта равняется 90 северный небесный полюс склонение которого равно 90 будет находиться точно над вами т е под углом 90 к горизонту если теперь сместиться на 1 градус южнее так чтобы широта равнялась 89 небесный полюс уже не будет находиться точно над головой он сместился на один градус к северному 8
- Движение звезд 8
- Наиболее простой способ установить полярную ось телескопа это воспользоваться широтной шкалой в отличие от других методов где требуется искать небесный полюс ориентируясь по определенным звездам расположенным вблизи него данный метод основан на известной закономерности на основании которой определяется угол подъема полярной оси 8
- Суточное движение солнца по небосводу хорошо заметно даже обычному наблюдателю оно обусловлено не движением солнца как думали древние астрономы а вращением земли по той же причине звезды также описывают большой круг за один оборот земли вокруг своей оси длина круговой траектории звезды зависит ее местоположения на небе звезды расположенные ближе к небесному экватору двигаются по наибольшей окружности вставая на востоке и заходя на западе ближе к северному небесному полюсу точке вокруг которой совершается видимое обращение звезд северного полушария диаметр этой окружности уменьшается звезды расположенные в средних небесных широтах восходят на северо востоке и заходят на северо западе звезды расположенные в высоких широтах всегда находятся над горизонтом и называются околополярными так как они не восходят и не заходят увидеть как звезды описывают полный круг мешает дневной солнечный свет затмевающий звезды однако частично это круговое движение в данной местности можно пронаблюдать если у 8
- Широтная шкала 8
- Эквивалентом долготы в небесной системе координат является прямое восхождение как и земные меридианы линии прямого восхождения проходят от полюса до полюса с расстоянием в 15 градусов несмотря на то что линии долготы разделены угловым расстоянием они также являются и мерой времени угол между соседними линиями долготы равняется одному часу так как земля совершает оборот вокруг своей оси за 24 часа то всего существует 24 линии таким образом координаты по прямому восхождению указываются в единицах измерения времени точкой отсчета выбрана условная точка в созвездии рыб координаты которой взяты за 0 часов 0 минут 0 секунд координаты остальных точек указываются как величина задержки их прохождения по небу относительно этой точки при видимом движении к западу 8
- Установка по полярной звезде 9
- Во многих случаях для установки полярной оси необходимо уметь определять местонахождение полюса мира ориентируясь по близко расположенным звездам для жителей северного полушария отыскать полюс мира довольно просто благодаря тому что на расстоянии меньше одного градуса от него находится яркая звезда полярная крайняя в хвосте созвездия малой медведицы это созвездие не относится к разряду наиболее ярких поэтому отыскать его на небе в условиях городской засветки не так то просто в таком случае можно воспользоваться двумя крайними звездами ковша большой медведицы продолжите соединяющую их воображаемую линию в направлении малой медведицы она укажет на полярную звезду рис 12 расположение большой медведицы на небе изменяется в зависимости от времени года и с течением ночи рис 11 если она находится низко над горизонтом то вероятно ее будет сложно обнаружить в таком случае следует отыскать созвездие кассиопеи рис 12 10
- Для каждого полушария существует точка вокруг которой происходит видимое вращение звезд эти точки полюса мира называются по имени полушария в котором расположены таким образом все звезды северного полушария обращаются вокруг северного полюса мира при установке полярной оси на полюс мира она параллельна оси вращения земли 10
- Наблюдателям южного полушария не так повезло как жителям северного вокруг южного полюса мира нет сколько нибудь ярких звезд ближайшим ориентиром может служить звезда сигма октанта которая находится на границе видимости невооруженным глазом 5 5 звездной величины и отстоит от полюса на 59 угловых минут 10
- Определение северный полюс мира это точка вокруг которой происходит видимое обращение звезд северного полушария соответствующая точка в южном полушарии называется южным полюсом мира 10
- Поиск северного полюса мира 10
- Использование координатных кругов 11
- Увеличение 11
- Дополнительную информацию по этому телескопу и рекомендуемым аксессуарам к нему вы можете посмотреть на сайте www celestron ru 12
- Значительно облегчить процедуру настройки может юстировочный окуляр celestron приобретается отдельно специально разработанное приспособление для настройки телескопов системы ньютона 12
- Когда телескоп не используется держите все защитные крышки закрытыми для предохранения оптики от пыли и загрязнений 12
- Небольшой налет пыли на любой из оптических поверхностей является вполне допустимым если же пыль начинает накапливаться для ее удаления следует использовать баллончик со сжатым воздухом или обычную грушу и мягкую кисточку 12
- Небрежное обращение с телескопом при транспортировке сильные удары или встряска могут потребовать дополнительной настройки телескопа юстировки 12
- Обслуживание телескопа 12
- Очистка внутренних поверхностей линз объектива должна производиться специалистом обратитесь в соответствующую ремонтную мастерскую или в центр по гарантийному обслуживанию 12
- При бережном обращении телескоп практически не требует технического обслуживания для поддержания телескопа в наилучшем состоянии руководствуйтесь следующими рекомендациями 12
- Примечание производитель оставляет за собой право вносить изменения в конструкцию телескопа без предварительного уведомления 12
- Проверить отъюстирован ли телескоп поможет приведенный рисунок на нем изображено то что вы должны увидеть в телескоп если посмотрите в окулярную трубку без окуляра если отражение вашего глаза находится не точно в центре то это означает что необходима юстировка 12
- Технические характеристики 12
- Юстировка 12
- Юстировка оптических деталей телескопа производится при его изготовлении 12
- Юстировка осуществляется вращением юстировочных винтов 5 расположенных на задней части оптической трубы 12
