Celestron PowerSeeker 127 EQ [4/12] Сборка телескопа
![Celestron PowerSeeker 127 EQ [4/12] Сборка телескопа](/views2/1029376/page4/bg4.png)
- 4 -

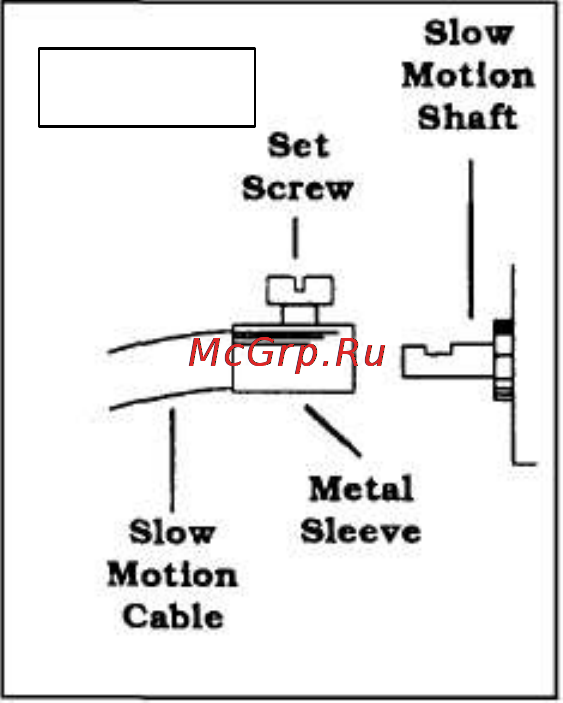

Рис. 1
Сборка телескопа
1. Для установки треноги расставьте ее ножки до упора и выдвиньте их на 15-20 см.
Зафиксируйте их стопорными винтами, расположенными в нижней части каждой опоры.
2. Установите полочку для принадлежностей на стяжку треноги, и навинтите ее на шпильку,
расположенную в центре стяжки.
Установка экваториальной монтировки
1. Возьмите экваториальную монтировку и вставьте ее основание в отверстие в центре
посадочной площадки треноги. Вкрутите фиксирующий винт с шайбой в нижнюю часть
площадки и отверстие в основании монтировки.
2. Закрутите винты установки по широте в монтировку, зажав
ими внутреннюю часть корпуса так, чтобы монтировка не
качалась вверх-вниз.
3. Возьмите ось противовеса и противовес. Вкрутите ось
противовеса концом с нарезкой в ось склонений
экваториальной монтировки. Выверните предохранительный
винт с шайбой из другого конца оси противовеса. Ослабьте
стопорный винт так, чтобы он освободил отверстие в центре
противовеса. Наденьте противовес приблизительно до
середины оси и закрепите его стопорным винтом. Выверните
предохранительный винт с шайбой из другого конца оси
противовеса.
Перед установкой оптической трубы необходимо предварительно
установить на монтировку противовес и рукоятки тонкой настройки.
4. Наденьте тросики механизмов тонких движений хромированным наконечником на валы
червячных механизмов экваториальной монтировки (рис. 1). Длинный тросик крепится к оси
прямого восхождения, короткий – к оси склонений.
Установка оптической трубы
Теперь вы готовы к установке оптической трубы (с) на экваториальную монтировку (f).
1. Немного ослабьте винты, которыми фиксируется положение хомутов на трубе.
2. Расставьте хомуты так, чтобы расстояние между ними равнялось расстоянию между
отверстиями посадочной площадки.
3. Установите трубу на монтировку, продев шпильки, расположенные в нижней части хомутов,
через отверстия в монтировке.
4. Закрепите трубу на монтировке с помощью крыльчатых гаек.
5. Затяните винты, фиксирующие хомуты. Они не позволяют трубе двигаться в хомутах.
Установка аксессуаров
В комплект поставки телескопа входят следующие оптические принадлежности:
• Окуляр 20 мм, 1,25 дюйма
• Окуляр 4 мм, 1,25 дюйма
• Линза Барлоу 3х, 1,25 дюйма
• Искатель 5х24
• Программа-планетарий The Sky Level 1
