DSL-2640U Беспроводной маршрутизатор ADSL2+
(Annex B) с поддержкой Ethernet WAN
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Верхняя панель

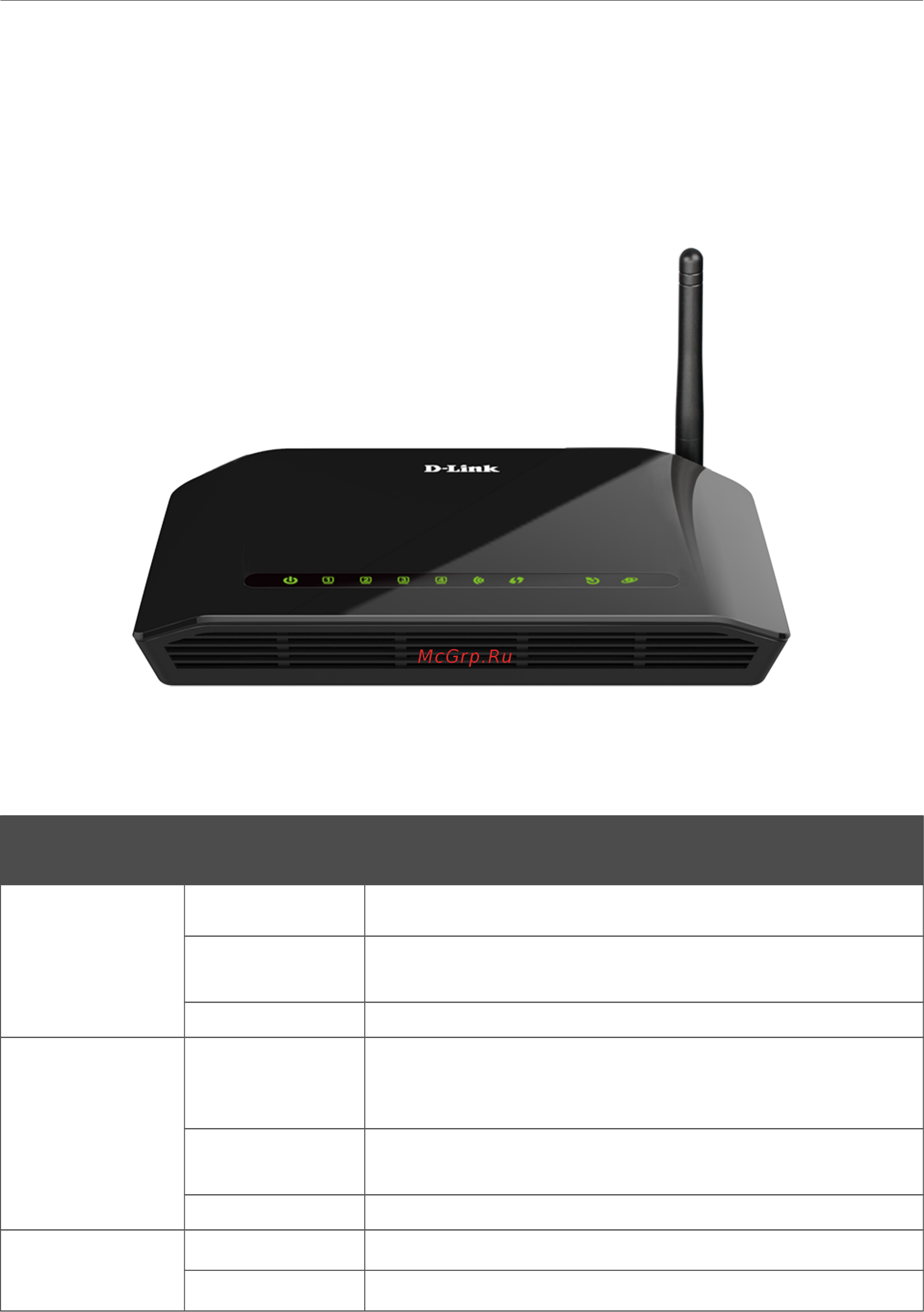

Рисунок 1. Вид передней панели DSL-2640U.
Светодиодный
индикатор
Режим Значение
Питание
Горит постоянно
(зеленый)
Питание включено.
Горит постоянно
(красный)
После включения – загрузка маршрутизатора; после загрузки –
маршрутизатор в режиме аварийного восстановления.
Не горит
Питание отключено.
Локальная сеть
(1-4)
Горит постоянно
(зеленый)
Устройство подключено к соответствующему порту
маршрутизатора (для LAN-порта, настроенного как WAN-порт,
– маршрутизатор подключен к Ethernet-линии).
Мигает (зеленый)
Соответствующий LAN-порт активен (трафик в одном из
направлений).
Не горит
Кабель не подключен к соответствующему порту.
Беспроводная
сеть
Мигает (зеленый)
Беспроводная сеть включена.
Не горит
Беспроводная сеть выключена.
Страница 10 из 159
