DSL-2640U Беспроводной маршрутизатор ADSL2+
(Annex B) с поддержкой Ethernet WAN
Руководство пользователя
Обзор маршрутизатора
Задняя и нижняя панели

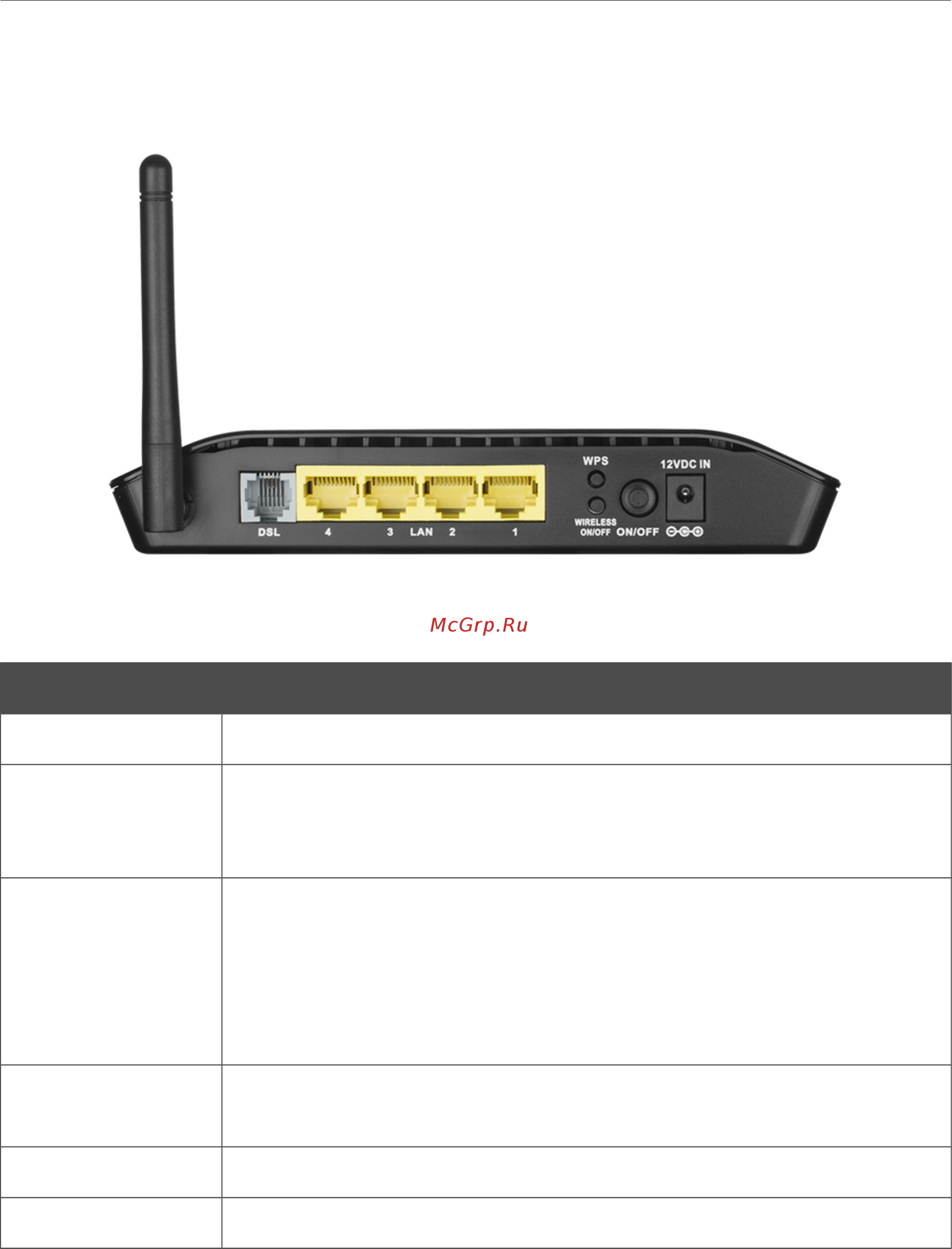

Рисунок 2. Вид задней панели DSL-2640U.
Порт Описание
DSL DSL-порт для подключения маршрутизатора к телефонной линии.
LAN 1-4
4 Ethernet-порта для подключения Ethernet-устройств. Один порт
может быть использован для подключения к выделенной Ethernet-
линии.
WPS
Кнопка для установки защищенного беспроводного соединения
(функция WPS).
Для использования функции WPS: при включенном устройстве
нажмите кнопку и сразу отпустите. Светодиодный индикатор WPS
должен начать мигать.
WIRELESS
ON/OFF
Кнопка для включения/выключения беспроводной сети.
ON/OFF
Кнопка для включения/выключения маршрутизатора.
12VDC IN
Разъем питания.
На нижней панели маршрутизатора расположена кнопка RESET, предназначенная для
сброса настроек к заводским установкам. Для восстановления заводских установок
необходимо нажать и удерживать 10 секунд (при включенном устройстве).
Также маршрутизатор оборудован внешней несъемной Wi-Fi-антенной.
Страница 12 из 159
