DIR-620A Беспроводной маршрутизатор N300
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Настройка маршрутизатора
Если для создания туннеля необходимо задать IP-адреса локальной и удаленной подсетей,
нажмите кнопку Добавить в разделе Туннелируемые подсети.

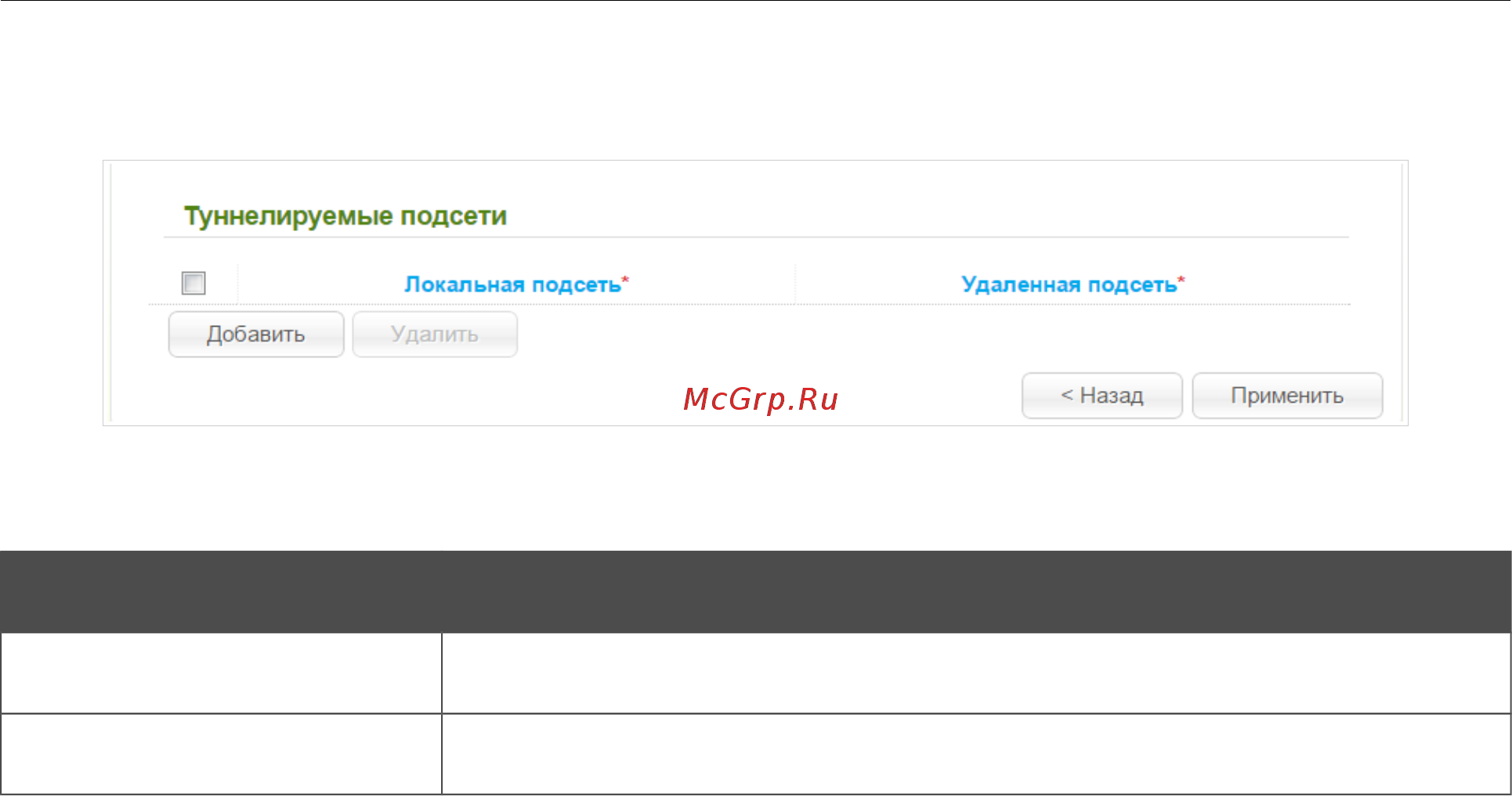

Рисунок 136. Страница добавления IPsec-туннеля.
В отобразившейся строке Вы можете задать следующие параметры:
Параметр Описание
Локальная подсеть IP-адрес и маска локальной подсети.
Удаленная подсесть
IP-адрес и маска удаленной подсети.
Чтобы задать другие IP-адреса локальной и удаленной подсетей в разделе Туннелируемые
подсети, выделите необходимое поле в соответствующей строке таблицы и измените его
значение.
Чтобы удалить IP-адреса подсетей, установите флажок в соответствующей строке в таблице и
нажмите кнопку Удалить.
Нажмите кнопку Применить.
После нажатия на кнопку Применить откроется страница с разделами IPsec и Статус.
Чтобы задать другие параметры для существующего туннеля, в разделе IPsec выберите
соответствующий туннель в таблице. На открывшейся странице измените необходимые
параметры и нажмите кнопку Применить.
Чтобы удалить существующий туннель, установите флажок слева от соответствующей
строки таблицы и нажмите кнопку Удалить.
В разделе Статус отображается текущее состояние существующего туннеля.
Чтобы запретить использование VPN-туннелей, работающих по протоколу IPsec, снимите
флажок Включено.
Страница 178 из 231
