Leica Elmarit-R 24mm f/2.8 (Leica-R) [11/16] Графики mtf

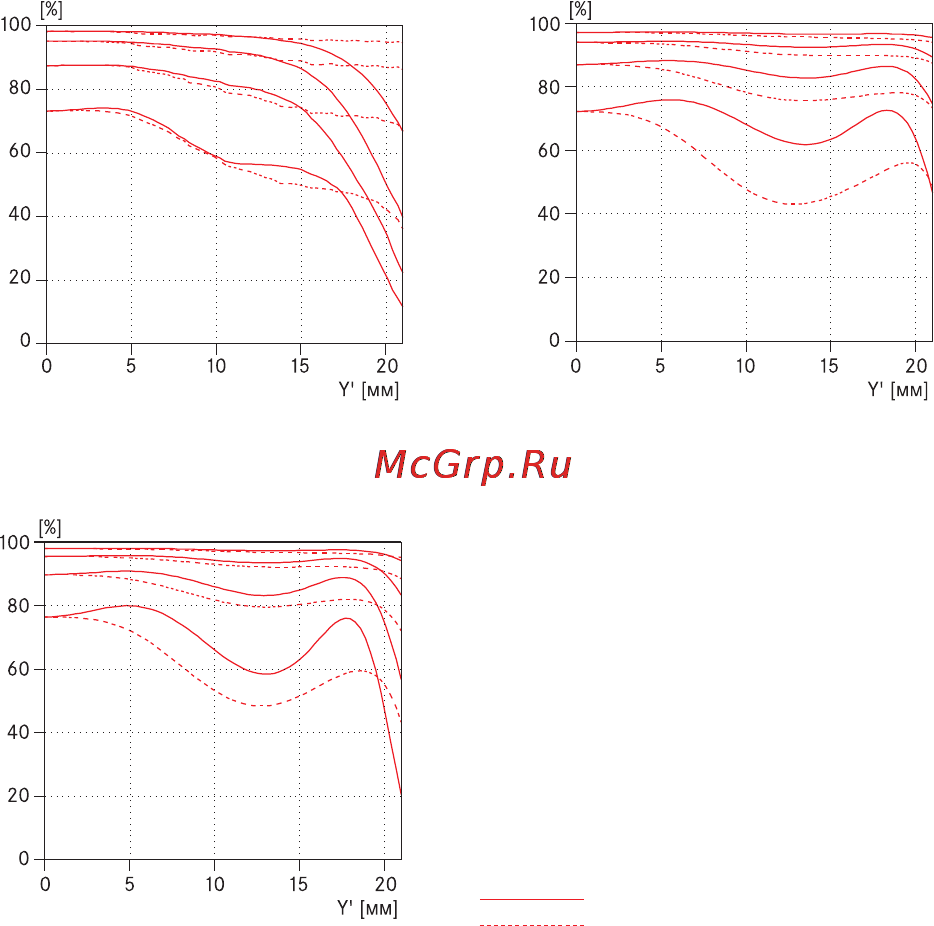

Графики MTF

Диафрагма 2.8

Диафрагма 8.0

Диафрагма 5.6

Графики MTF (Modulation Transfer Function —

Функция Передачи Модуляции) приведены для

полностью открытого объектива и для диафрагм

f/5.6 и f/8 при наводке на

∞

. На горизонталь

ной оси обозначено расстояние в

мм от центра

кадра, на вертикальной — контраст

в процентах

для пространственных частот 5, 10, 20 и 40

линий/мм в формате 24 х 36 мм. Сплошная

линия показывает передачу штрихов сагитталь-

ного направления (по радиусам от центра к

краю), пунктирная линия — передачу штрихов

тангенциального направления (перпендикуляр-

но радиусам). Контраст контрольной таблицы

— не менее 1 : 1000 при просвечивании ее

белым светом. Графики 5 и 10 линий/мм пока-

зывают передачу контраста на крупных деталях

сюжета, а 20 и 40 линий/мм — возможности

разрешения мелких и мельчайших деталей.

Чем выше значение — тем лучше.

сагиттальные структуры

тангенциальные структуры
