Leica Summicron-R 35mm f/2.0 (Leica-R) [12/16] Виньетирование

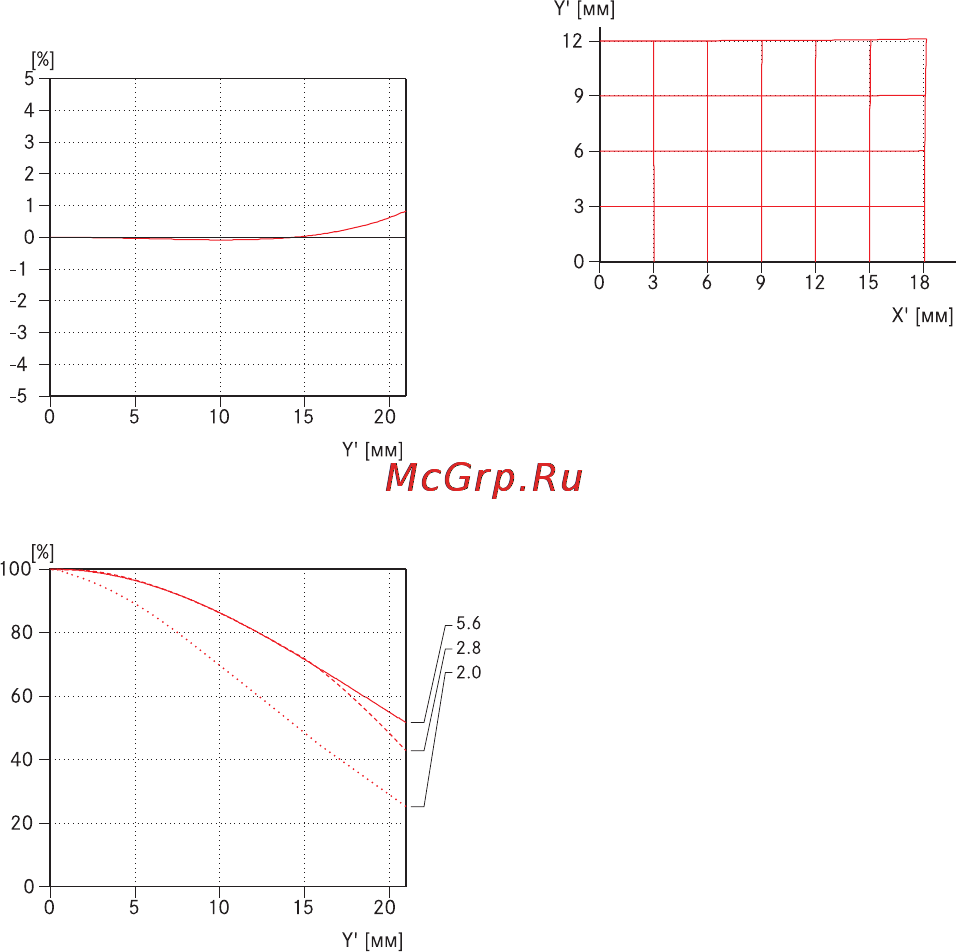

Дисторсия

Виньетирование

Относительная дисторсия

Эффективная дисторсия

Дисторсия — искривление прямых линий

(фокусировка на ∞). На горизонтальной оси —

расстояние точек изображения от центра кадра

24 х 36 мм (максимальное удаление — 21,6 мм,

углы снимка), на вертикальной оси — процент

увеличения или уменьшения масштаба изобра-

жения. Прямая линия — идеальный график:

отклонение от истинного масштаба 0%, все

предметы в кадре передаются без геометричес-

ких искажений. Отрицательная величина —

показатель «бочкообразной» дисторсии, поло-

жительная величина — «подушкообразной»

дисторсии. Эффективная дисторсия наглядно

показывает искривление горизонтальных и вер-

тикальных линий на плоскости снимка.

Виньетирование — притемнение краев снимка

(фокусировка на ∞). На горизонтальной оси —

расстояние точек изображения от центра кадра,

на вертикальной оси — уровень освещенности в

процентах по отношению к центру кадра. При

показателе 100% виньетирование отсутствует.

Кривые показывают падение освещенности при

полностью открытом объективе и диафрагмах

f/2.8 и f/5.6.
