7.7. Подключение земли, клеммы (C5).

Это устройство имеет 1 класс защиты от электрического удара, необходимо установить защитное заземление (контакт

заземления ( )).

Убедитесь, что все нагрузки, подключенные к

ИБП,

соединены с землей ИБП. В противном случае возможны нарушения

качества питающего нагрузку напряжения.

Все клеммы, обозначенные как ( ), соединяются вместе и к корпусу устройства.

Ниже приведена таблица 5 сечения кабеля заземления в зависимости от мощности ИБП:

Мощность ИБП Сечение кабеля (мм2)

10 кВА 5.5

15 кВА 5.5

20 кВА 8

30 кВА 8

40 кВА 8

50 кВА 8

60 кВА 8

Таб. 5. Сечение кабеля заземления для различных моделей

VGD33

7.8. COM-порт для передачи информации. Клеммы соединителя или блока (C6).

Коммуникационный порт обеспечивает цифровые сигналы в форме потенциально свободных контактов с максимально

допустимым напряжением и током 2 A 30 В DC или 0.6 A 125 В AC. Этот канал позволяет осуществлять коммуникацию

через вилку SUB-D9 разъема, или исключительно 7-контактный блок (C6). В обоих случаях, 3 наиболее значимых

параметра устройства обозначаются, в дополнение к «Shutdown» входному сигналу, выключающему устройство, когда на

этом входе напряжение около 5 В (5 мА).

Наиболее часто такого рода порты предназначены для обеспечения необходимой информацией программного

обеспечения сохраняющего информацию и отображения состояния батарей (устройство в STAND

-B

Y или OFF) как

приведено на рисунке 6.



Коммуникационная линия (COM) низковольтная линия с низкой помехоустойчивостью. Для сохранения

работоспособности прокладывайте эту линию вдали от силовых высоковольтных цепей.

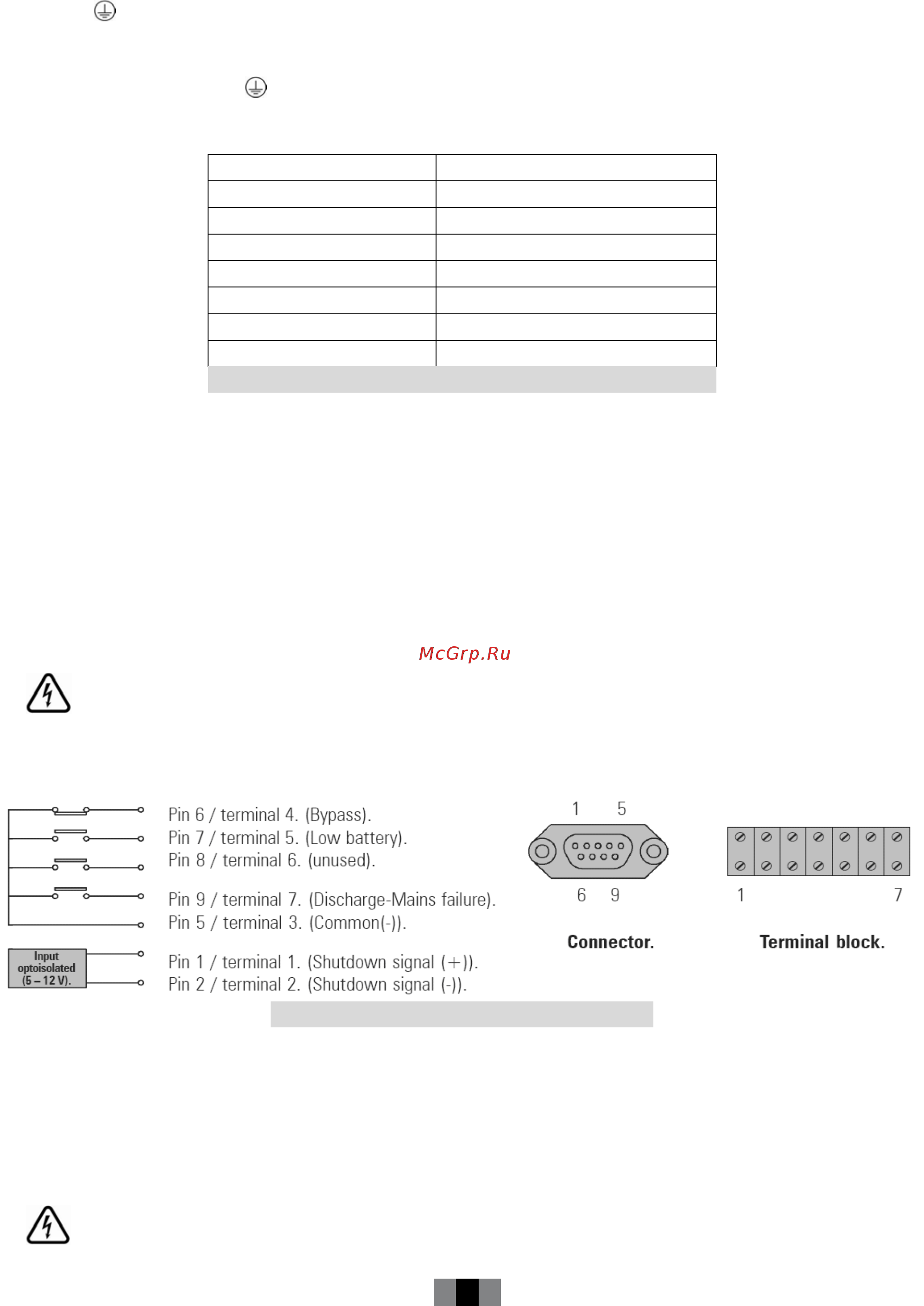

Рис. 6. COM-порт для передачи информации, (C6).

7.9. RS-232 порт. Разъем(C7).

RS-232 это другая коммуникационная система для соединения с ИБП. Она содержит последовательный передатчик

данных, таким образом, возможно, передать большое количество информации через кабель с 3 или 5 жилами.



Коммуникационная линия является низковольтной линией. Во избежание потери данных необходимо

располагать вдали от силовых кабелей.

‐14‐ 


