![Powercom Vanguard VGD-20K33 [23/24] Рис 11 соединения между ибп и батарейным кабинетом](/img/pdf.png)
Powercom Vanguard VGD-20K33 [23/24] Рис 11 соединения между ибп и батарейным кабинетом
![Powercom Vanguard VGD-20K33 [23/24] Рис 11 соединения между ибп и батарейным кабинетом](/views2/1297795/page23/bg17.png)

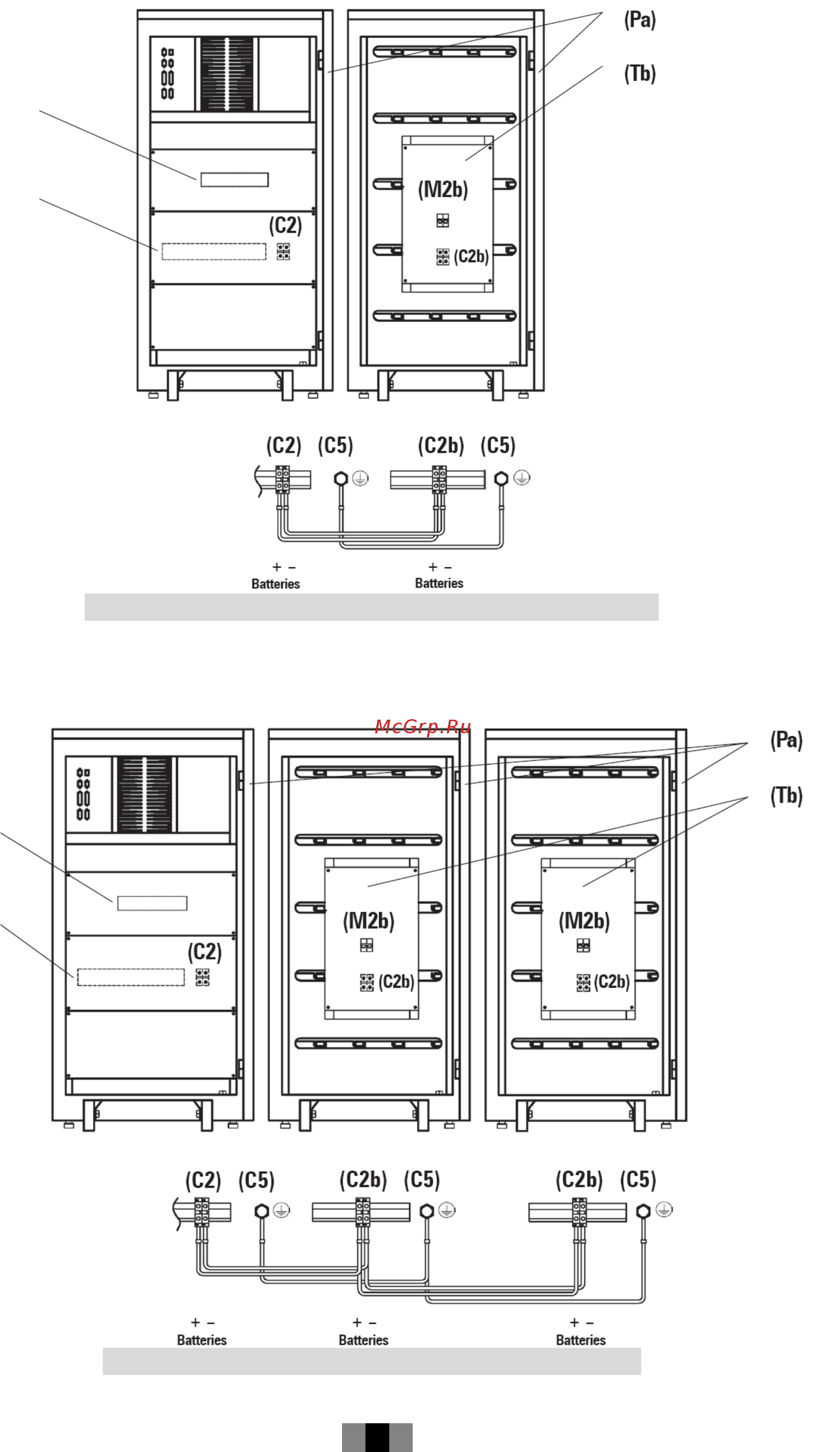

Рис. 11. Соединения между ИБП и батарейным кабинетом.
Выключатели в
соответствии с
версией
Блок предохранителей
в соответствии с
версией
Блок предохранителей
в соответствии с
версией
Выключатели в
соответствии с
версией
Рис. 12. Соединение между ИБП и 2 батарейными кабинетами.
‐23‐
