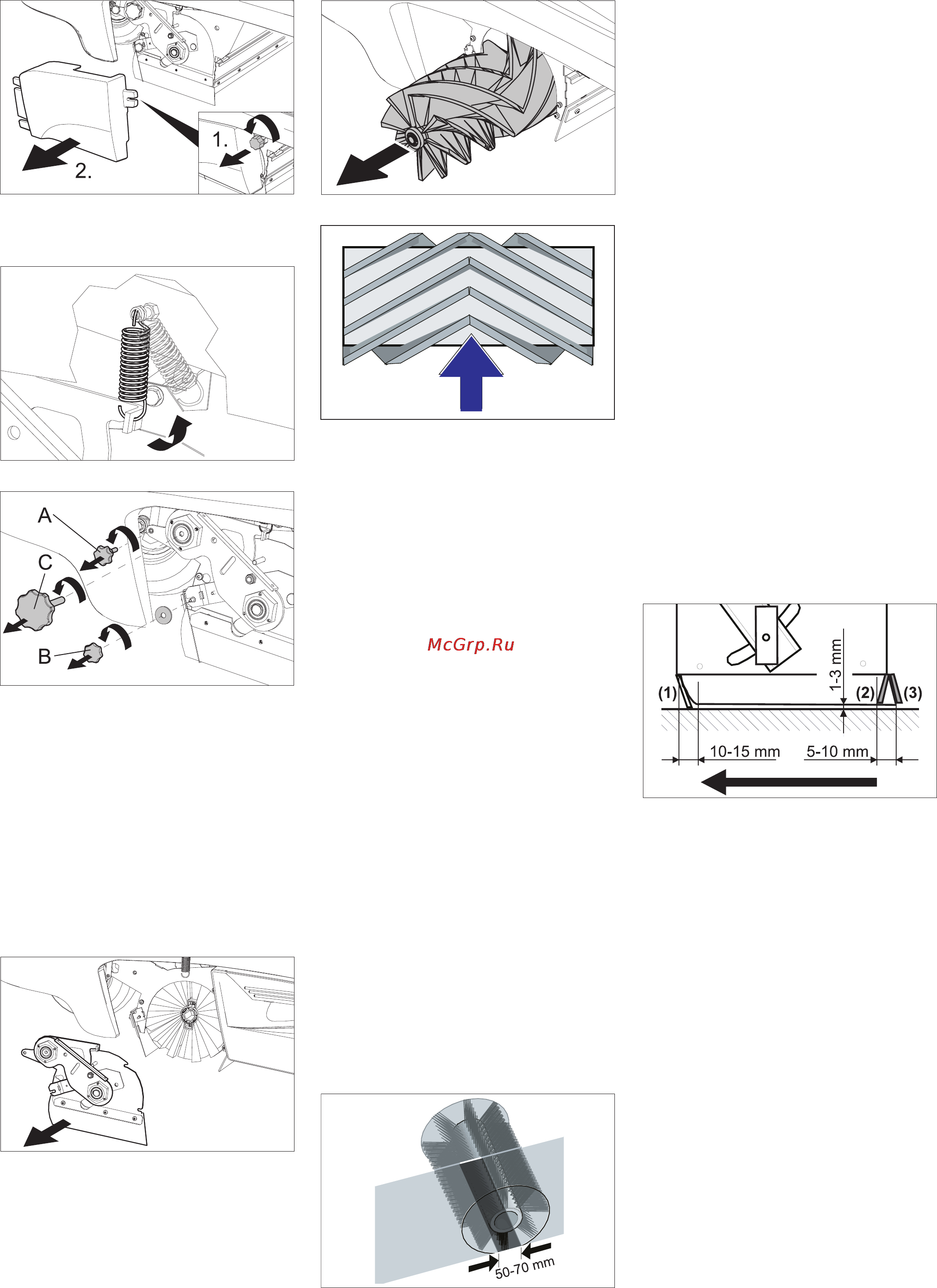

Указание Благодаря плавающему креплению подметающего вала уровень плоскости подметания корректируется автоматически по мере износа щетины При слишком сильном износе подметающий вал следует заменить Установка и замена уплотнительных планок Ослабить крепежный винт на левой боковой панели Снять боковую панель Отцепить натяжные пружины А Крепежный винт мембранного механизма вакуумного регулятора В Крепежная гайка заслонки для крупных частиц грязи С Винт балансира подметающего вала Вывинтить крепежный винт мембранного механизма вакуумного регулятора и отпустить рычаг Вывинтить крепежную гайку заслонки для крупных частиц грязи и вынуть ее Вывинтить винты балансира подметающего вала Расположение подметающего вала при установке по направлению движения Поместить новый подметающий вал в коробку подметающего вала и надеть его на цапфу привода Указание При установке нового подметающего вала следить за положением щетины Установить заслонку подметающего вала Установить крепежные винты и гайки Вставить натяжные пружины Закрепить боковую панель Вставить и защелкнуть мусорные баки по обоим сторонам Проверить плоскость подметания для подметающего вала Переставить переключатель программ на ступень 1 движение Подметающий вал и боковые щетки поднимаются Поставить подметающую машину на ровный гладкий пол покрытый видимым слоем пыли или мела Опустить подметающий вал и дать ему повращаться в течение некоторого времени Поднять подметающий вал Нажать на педаль для подъема заслонки для крупных частиц грязи и держать педаль нажатой Дать аппарату задний ход Передняя уплотнительная планка Несколько ослабить крепежные гайки передней уплотнительной планки 1 для замены вывинтить Прикрепить новую уплотнительную планку не затягивая пока гайки 10 15 тт 5 10 тт Откорректировать уплотнительную планку Расстояние уплотнительной планки до пола установить так чтобы при пробеге по инерции в 10 15 мм она откидывалась назад Затянуть гайки Резиновая планка При износе планку необходимо заменить Отвинтить крепежные гайки резиновой планки 2 Установить новую резиновую планку Задняя уплотнительная планка Расстояние уплотнительной планки до пола установить так чтобы при пробеге по инерции она отклонялась назад на 5 10 мм При износе планку необходимо заменить Отвинтить крепежные гайки задней уплотнительной планки 3 Установить новую уплотнительную планку Переместить влево заслонку подметающего вала и снять ее Профиль подметания имеет вид равномерного прямоугольника шириной от 50 до 70 мм 200 Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Подметающий вал приподнимается Ключ зажигания повернуть в позицию 0 и вытащить его из замка Закрепить аппарат от непроизвольного качения подложив под него клин Слегка приподнять с обоих сторон резервуар для сбора мусора и вынуть его Ослабить крепежные винты боковых панелей с обеих сторон Снять боковые панели ии 11 Боковые уплотнительные планки Несколько ослабить крепежные гайки боковой уплотнительной планки для замены вывинтить
