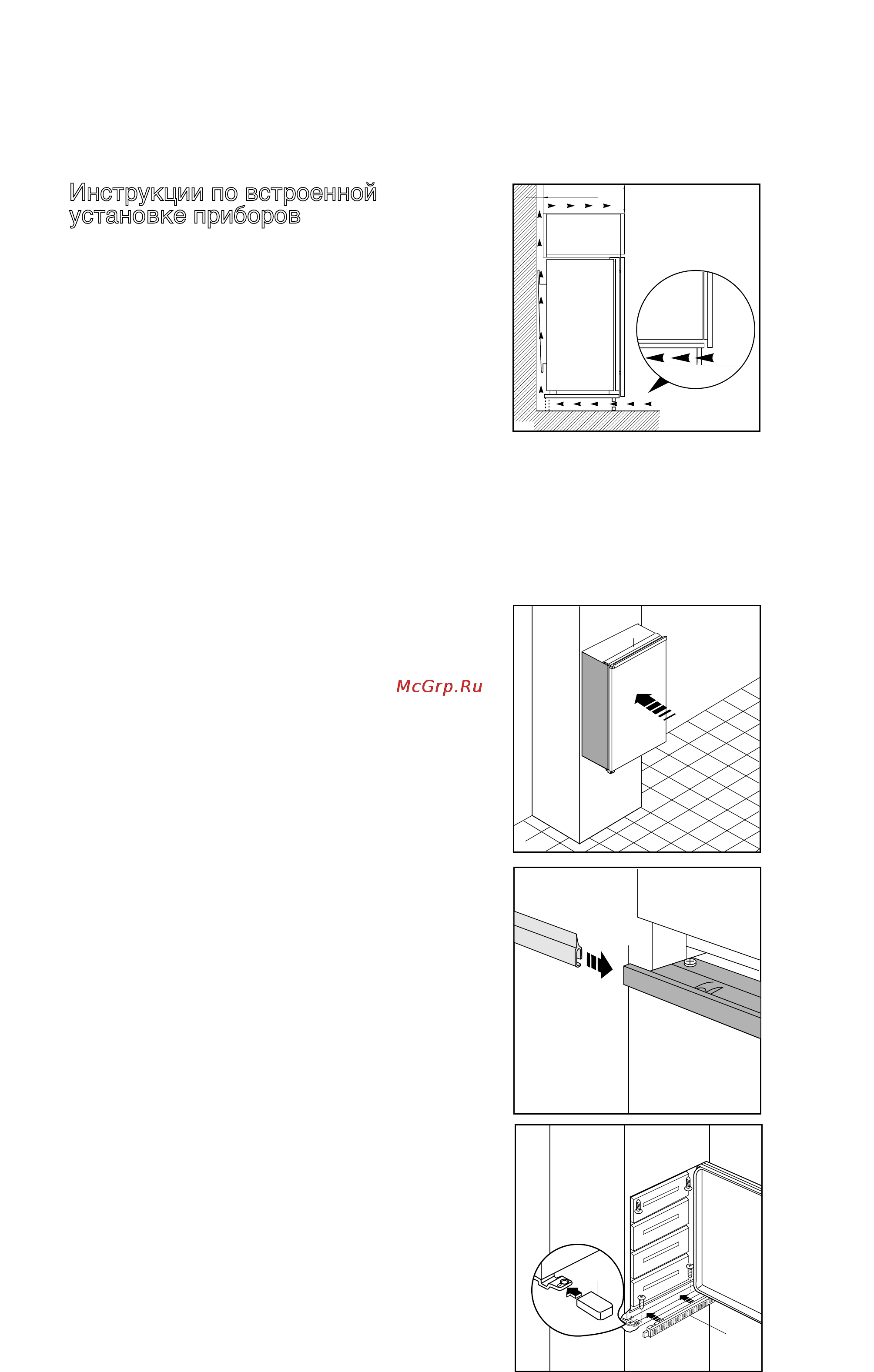

Zanussi ZI 7120 F [6/13] Àìòú ûíˆëë ôó òú óâììóè ûòú ìó íâ ô ë ó ó

Размеры проёма

Высота 880 мм

Глубина 550 мм

Ширина 560 мм

Для перевозки дверь прибора закреплена

специальными осями с обеих сторон. Удалите

верхнюю и нижнюю ось согласно направлению

открывания двери.

По причинам безопасности вентиляция должна

быть такой, как показано на рис. 1.

Внимание: ни коим образом не заслоняйте

вентиляционные отверстия.

Вставить прибор в проём до тех пор, пока

верхний стопор (А) не упрётся в панель мебели.

Если после описанной в предыдущем пункте

операции между прибором и элементом

мебели останется щель, то на стопор (А)

необходимо наложить специальную прокладку,

имеющуюся в комплекте.

Открыть дверь и приблизить прибор к

боковине мебели, противоположной петлям

прибора.

Закрепить прибор имеющимися 4 винтами.

Установить вентиляционную решётку (С) и

накладку петли (D), защёлкнув их.

Ris. 1

PR31

50 mm

min.

200

200 cm

min.

Ris. 2

D022

Ris. 4

D020

Ris. 3

D265
