После распаковки варочной панели проверьте, не была ли она повреждена во время транспортировки. В случае
возникновения вопросов обращайтесь к продавцу или в сервисный центр.
Эти инструкции действительны только для стран, символы которых изображены на паспортной табличке (снизу
варочной панели).
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ ПЕРСОНАЛА, ВЫПОЛНЯЮЩЕГО УСТАНОВКУ
• Это изделие можно встраивать в столешницу толщиной от 20 до 50 мм.
• Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой
должен примерно соответствовать размеру проема в столешнице. Эта перегородка должна полностью
перекрывать проем во избежание какого-либо контакта с нижней частью варочной панели и должна
находиться на расстоянии максимум 150 мм ниже поверхности столешницы, и ни в коем случае не менее
20 мм от нижней поверхности варочной панели. Если под варочной панелью предполагается установить
духовку, то эта духовка должна быть произведена компанией Whirlpool и оборудована системой
охлаждения. Изготовитель снимает с себя всякую ответственность за возможный ущерб, если под
варочной панелью будет установлена духовка другой марки.
• Прежде чем начать установку, убедитесь в соблюдении следующих условий:
- параметры местной системы подачи газа (тип и давление газа) соответствуют настройкам варочной
панели (см. табличку технических данных и табл. “Инжекторы”);
- наружные поверхности мебели или приборов, находящихся в непосредственной близости от варочной
панели, должны быть термостойкими в соответствии с требованиями местных норм;
- данный прибор не подключен к устройству отвода дыма. Такое устройство должно быть установлено в
соответствии с действующими требованиями к установке оборудования. Особое внимание следует уделить
соблюдению правил в отношении вентиляции.
- продукты сгорания выводятся за пределы помещения посредством соответствующих вытяжек или настенных/
оконных электровентиляторов;
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ВАЖНО: данные по напряжению и потребляемой мощности указаны на паспортной табличке.
МОНТАЖ
ПЕРЕОБОРУДОВАНИЕ НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА
Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной
табличке и этикетке, приклеенной сверху варочной панели, то необходимо заменить инжекторы.
Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.
Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.
• Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный
специалист.
• Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
• Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
ПРИМЕЧАНИЕ: при использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную
подачу газа, должен быть затянут до упора.
ВАЖНО: если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного
крана горелки.
МОНТАЖ
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим
специалистом.
• Система подачи газа должна удовлетворять местным нормативам.
• В прилагаемой спецификации национальных нормативов техники
безопасности приведены соответствующие требования, действующие в
некоторых странах. Если информация по вашей стране отсутствует,
обратитесь за разъяснениями к лицу, выполняющему установку.

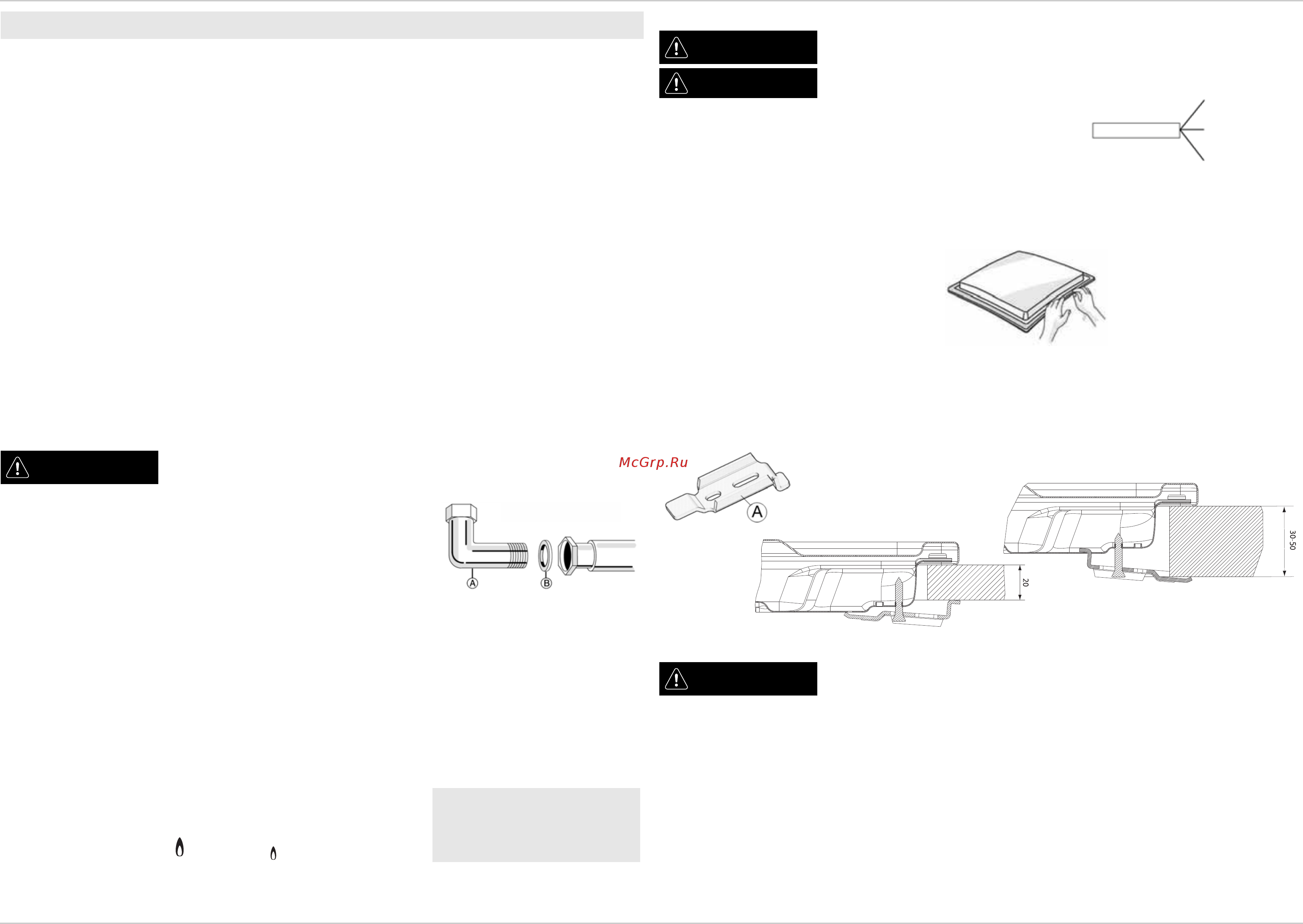

• Подсоединение варочной панели к трубе системы газоснабжения или к
баллону с газом должно выполняться с использованием жесткой
медной или стальной трубы с фитингами, соответствующими местным
нормам, или же с использованием шланга со сплошной поверхностью
из нержавеющей стали, соответствующего местным нормам.
Установите прокладку (B) в месте соединения колена. Максимальная
длина шланга составляет 2 м.
• ТОЛЬКО ДЛЯ БЕЛЬГИИ: Необходимо заменить колено (A) на приборе
тем, которое поставляется в комплекте (при наличии).
ВАЖНО: в случае использования шланга из нержавеющей стали он
должен монтироваться так, чтобы не касаться никаких подвижных
частей кухонной мебели. Шланг должен прокладываться в месте, в
котором отсутствуют какие-либо препятствия, и быть доступным для
осмотра по всей своей длине.
• После подключения к системе подачи газа проверьте отсутствие утечек
газа, пользуясь мыльным раствором. После этого выполните розжиг
горелок и для проверки стабильности пламени переведите ручки из
максимального положения в минимальное .
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим
специалистом.
ОСТОРОЖНО
• Подключение к электрической сети
должно выполняться с соблюдением
местных норм.
• Заземление прибора согласно
действующим нормам является
обязательным.
•Запрещается пользоваться
удлинителями.
Очистите поверхность варочной панели по
всему периметру и проложите вдоль него
входящую в комплект поставки прокладку,
как показано на рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ: длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять
через верх.
Для крепления варочной панели используйте скобы (A), входящие в комплект поставки. Вставьте скобы в
соответствующие отверстия (они обозначены стрелкой) и закрепите их винтами в соответствии с толщиной
столешницы (см. рисунки ниже).
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим
специалистом.
L
N
Земля
(желто-
зеленый)
Столешница толщиной
Столешница толщиной
(Наклеить здесь гарантийную
наклейку)
