ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПОЛЬЗОВАНИЮ ГОРЕЛКАМИ
ВАЖНО: ПРИ ПОЛЬЗОВАНИИ ВАРОЧНОЙ ПАНЕЛЬЮ ВСЯ ЗОНА, ЗАНИМАЕМАЯ ЕЮ, СИЛЬНО НАГРЕВАЕТСЯ.
• Чтобы зажечь газ на одной из горелок, поворотом против часовой стрелки переведите соответствующую ручку в положение, соответствующее
максимальному пламени.
• Чтобы зажечь газ на горелке, следует прижать ручку к панели управления.
• После того как горелка загорится, не отпускайте ручку еще 5–10 секунд для обеспечения правильного срабатывания предохранительного устройства.
Если пламя горелки внезапно гаснет (из-за сквозняка, прекращения подачи газа, пролившейся жидкости и т.д.), это предохранительное устройство
немедленно прекращает подачу газа на горелку.
• Не следует нажимать на ручку более 15 секунд. Если по истечении этого времени горелка не зажглась, подождите не менее одной минуты,
прежде чем повторять попытку зажечь ее.
ПРИМЕЧАНИЕ:
Если какие-либо особенности подаваемого местного газа создают трудности при зажигании горелки, рекомендуется повторить
операцию и установить при этом ручку в положение, соответствующее малому пламени.
После отпускания нажатой ручки горелка может погаснуть.
Это означает, что предохранительное устройство не успело достаточно нагреться. В этом
случае еще раз повторите вышеописанные действия.

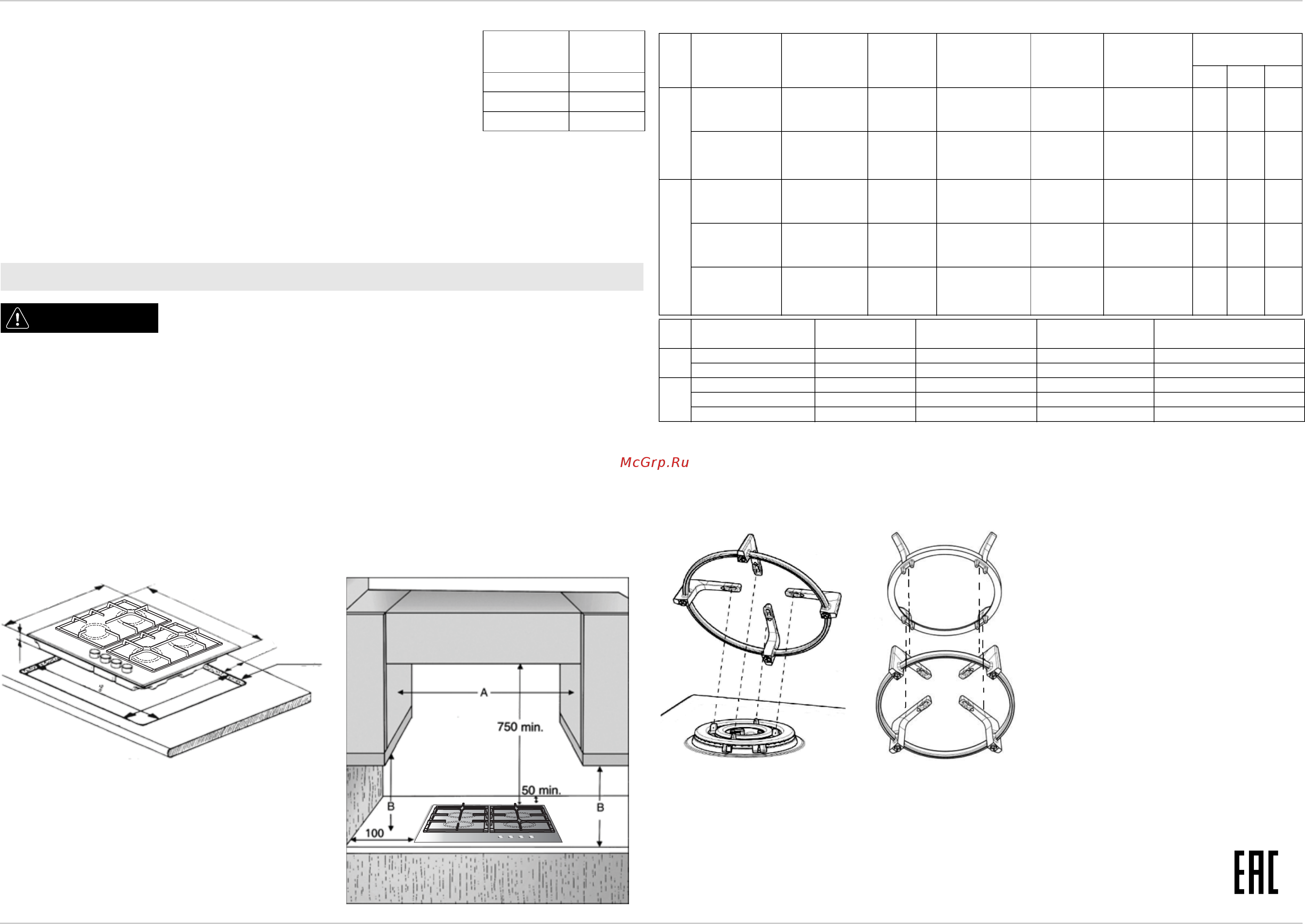

НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (мм)
АДАПТЕР ДЛЯ ВОКА
(в комплект не входит; эти принадлежности можно приобрести дополнительно в сервисном центре).
Данная варочная панель имеет горелки различного диаметра. Для того чтобы результаты пользования горелками
оказались более эффективными, придерживайтесь следующих правил:
- Пользуйтесь кастрюлями и сковородами, диаметр дна которых равен или немного превосходит диаметр
горелки (см. таблицу справа).
- Пользуйтесь только кастрюлями и сковородами с плоским дном.
- Готовьте пищу в соответствующем количестве воды, не снимая при этом крышку.
- Следите, чтобы кастрюля не выступала за края варочной панели
- В случае сковородок с выпуклыми основаниями (WOK) используйте поддерживающую решетку (в комплекте
не поставляется), которая устанавливается только на 2 горелки.
ВАЖНО: неправильное использование решеток может привести к повреждению варочной панели: не
устанавливайте решетки обратной стороной вверх и не сдвигайте их по варочной панели.
Нельзя использовать:
- чугунные жаровни, плиты из сланцевого камня, керамические кастрюли и сковороды;
- рассекатели типа металлических решеток или иные;
- нельзя одновременно ставить на две горелки одну емкость (например, кастрюлю для варки рыбы).
Попадание жидкостей на горячую поверхность варочной панели может привести к повреждению стекла.
Горелка Диаметр
кастрюли
2-контурная от 24 до 26 см
Средняя от 16 до 22 см
Вспомогательная от 8 до 14 см
ИСПОЛЬЗОВАНИЕ ВАРОЧНОЙ ПАНЕЛИ
ПРЕДУПРЕЖДЕНИЕ
Не допускайте, чтобы пламя горелки выходило за края дна посуды.
ПРИМЕЧАНИЕ: Если расстояние A между настенными шкафчиками
составляет от 600 мм до 730 мм, то высота B должна быть не менее 530 мм.
Если расстояние “A“ между корпусами настенной мебели больше ширины
варочной панели, то высота “B” должна быть не менее 400 мм.
В случае установки над варочной панелью вытяжки необходимо
соблюдать размеры, указанные в руководстве по эксплуатации вытяжки.
max. 492
510
560
590
min. 70
max.R 8
max.R 6,5
min. 480
42
750 min.
50 min.
100
B
B
A
ТАБЛИЦА ИНЖЕКТОРОВ КАТЕГОРИЯ II2H3B/P - II2HS3B/P (HU)
Тип используемого
газа
Тип горелки Маркировка
инжекторов
Номинальная
тепловая мощность
Номинальный
расход
Пониженная
тепловая
мощность, кВт
Давление газа
мбар
кВт мин. номин. макс.
ПРИРОДНЫЙ ГАЗ
(метан)
G20
2-контурная 136 B 3,50 333 л/ч 2,20
17 20 25Средняя 97 A 1,75 167 л/ч 0,35
Вспомогательная 78 A 1,00 95 л/ч 0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ (бутан)
G30
(Пропан)
G31
2-контурная 93P 3,50 254 г/ч 1,90
25 30 35
Средняя 66 A 1,75 127 г/ч 0,35
Вспомогательная 50 1,00 73 г/ч 0,30
HU*
ПРИРОДНЫЙ ГАЗ
(метан)
G20
2-контурная 127 3,50 333 л/ч 2,35
20 25 33Средняя 92 A 1,75 167 л/ч 0,40
Вспомогательная 74 1,00 95 л/ч 0,35
ПРИРОДНЫЙ ГАЗ
G25.1
2-контурная 141 A 3,50 387 л/ч 2,20
18 25 33Средняя 100 A 1,75 194 л/ч 0,35
Вспомогательная 81 1,00 111 л/ч 0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ (бутан)
G30
(Пропан)
G31
2-контурная 93P 3,50 254 г/ч 1,90
20 30 35
Средняя 66 A 1,75 127 г/ч 0,35
Вспомогательная 50 1,00 73 г/ч 0,30
Тип используемого газа Конфигурация
модели
Номинальная тепловая
мощность, кВт
Общий номинальный
расход газа
Воздух (м
3
), необходимый для
сгорания 1 м
3
газа
G20
20 мбар 2C - 2 SR - 1 AUX 8,00 762 л/ч 9,52
G30/G31
30 мбар 2C - 2 SR - 1 AUX 8,00 581 г/ч 30,94
HU*
G20
25 мбар 2C - 2 SR - 1 AUX 8,00 762 л/ч 9,52
G25.1
25 мбар 2C - 2 SR - 1 AUX 8,00 886 л/ч 8,187
G30/G31
30 мбар 2C - 2 SR - 1 AUX 8,00 581 г/ч 30,95
ЭЛЕКТРОПИТАНИЕ: 220–240 В ~ 50/60 Гц – 0,6 Вт
*Если прибор предназначен для использования в Венгрии, находящиеся в сборке инжекторы (G20 - 20 мбар) необходимо заменить на другие, соответствующие венгерским
нормативам, как описано в Инструкции по эксплуатации.
Заменные инжекторы входят в комплект. См. Руководство пользователя.
Эта операция должна выполняться квалифицированным техническим специалистом.
Виерлпул Юроп с.р.л. – Виале Гвидо Борги, 27 –
21025, Комерио (Варезе) ИТАЛИЯ
Завод: Виерлпул Юроп с.р.л.
Адрес: (21024) Бьяндронно Лок. Кассинетта (ВА) – Италия
Для России и стран Таможенного союза:
ООО «Виерлпул Си-Ай-Эс»
117105, г. Москва, Варшавское шоссе,
дом 9, стр.1Б, 3 эт.
Телефон горячей линии в РФ: 8-800-100-57-31
Сделано в Италии
