43
TC(R)702/703/705-1.1.0ru
Клавиша FNC
8
14
20

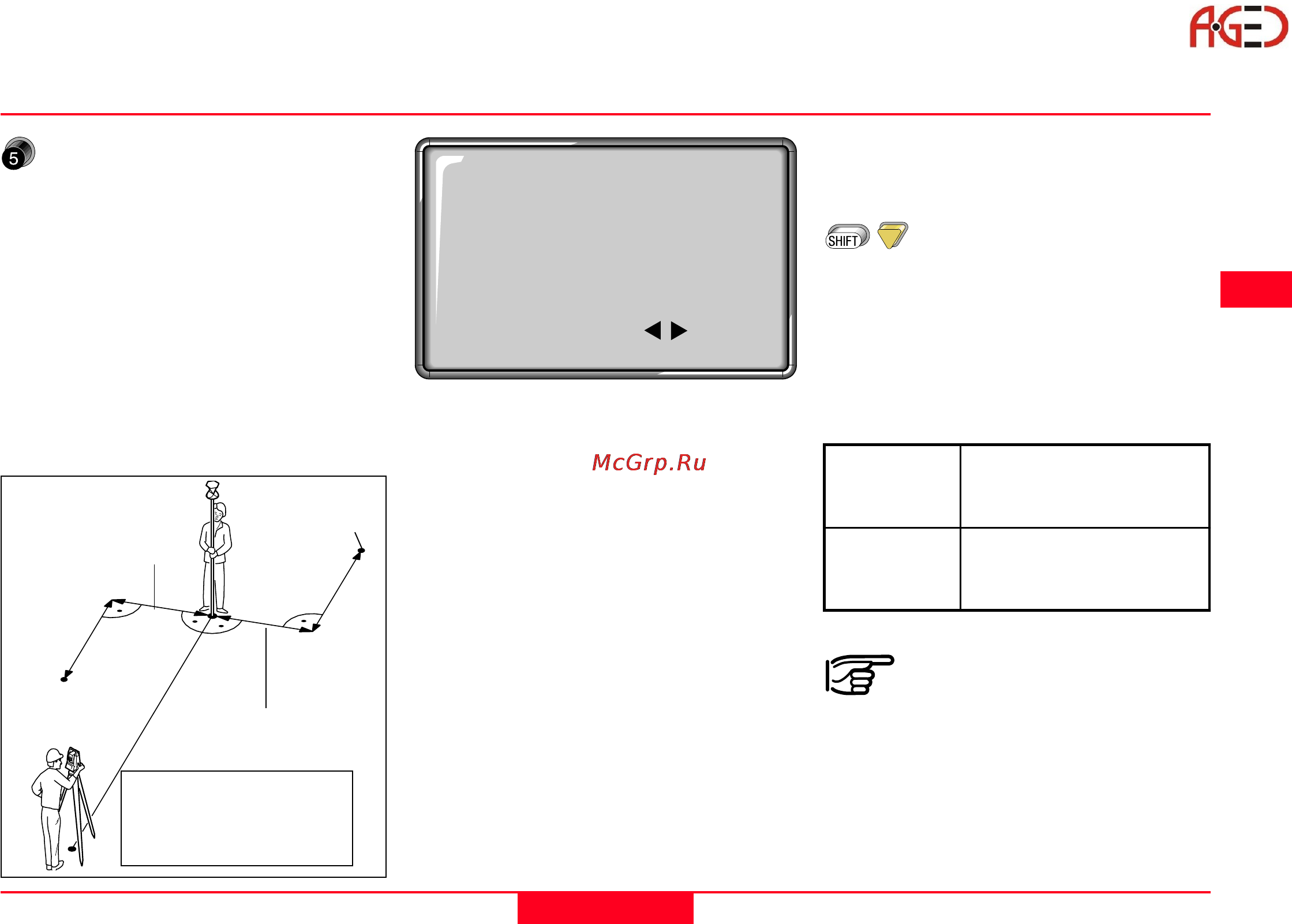

Выноска точки
Клавиша доступа к режиму
выноски (OFFSET).
Если невозможно установить
отражатель на нужную точку, либо
невозможно выполнить измерения
непосредственно на такую точку,
то можно ввести соответствующие
значения выноски по трем
компонентам: продольный сдвиг
(L_Offset), поперечный сдвиг
(T_Offset) и/или сдвиг по высоте
(Н_ Offset).
Значения нужных углов и
расстояний далее рассчитываются
системой.
3D OFFSET
PtID : 23
hr : 1.500 m
L_Offset : 2.200 m
T_Offset : 3.660 m
H_Offset : 1.780 m
Mode: Permanent
<EXIT> <SET>
Порядок работы:
1. Введите имя точки (PtID и
высоту отражателя (hr).
2. Введите компоненты сдвига
(продольный, поперечный и/или
по высоте) согласно рисунку
слева.
3. Задайте период действия
введенных компонент сдвига, на
примере индикации дисплея – в
строке Mode: Permanent
(постоянно).
4. <SET> нажатие этой
дисплейной кнопки вычисляет
скорректированные за сдвиги
значения и возвращает в работу
того приложения, откуда была
вызвана функция выноски
точки. Значения угла и
расстояний для нужной точки
будут выведены на дисплей, как
только будет получено или
найдено в памяти допустимое
значение расстояния.
<EXIT> Выход из функции и
возврат в приложение,
которое ее вызывало.
Переход к двумерной
выноске (без задания
сдвига по высоте).
Период применимости компонент
сдвига может быть задан
следующим образом:
Данная функция может
только быть запущена
только приложениями «Measuring»
(измерения) и «Surveying»
(съемка).
Компоненты сдвига всегда
обнуляются при выходе из
прикладной программы
TC700Z96
Поперечный
сдвиг +
Продольный сдвиг
+
Определяемая
точка
Точка установки
отражателя
Поперечный сдвиг -
Продольный сдвиг
-
Поперечный сдвиг +:
Сдвиг по высоте имеет знак
плюс, если нужная точка имеет
большую отметку, чем точка
установки отражателя.
Reset after
REC
Permanent
Компоненты сдвига будут обнулены
сразу после записи полученных
результатов для определяемой
точки.
Компоненты сдвига будут
применяться для всех
последующих измерений.
