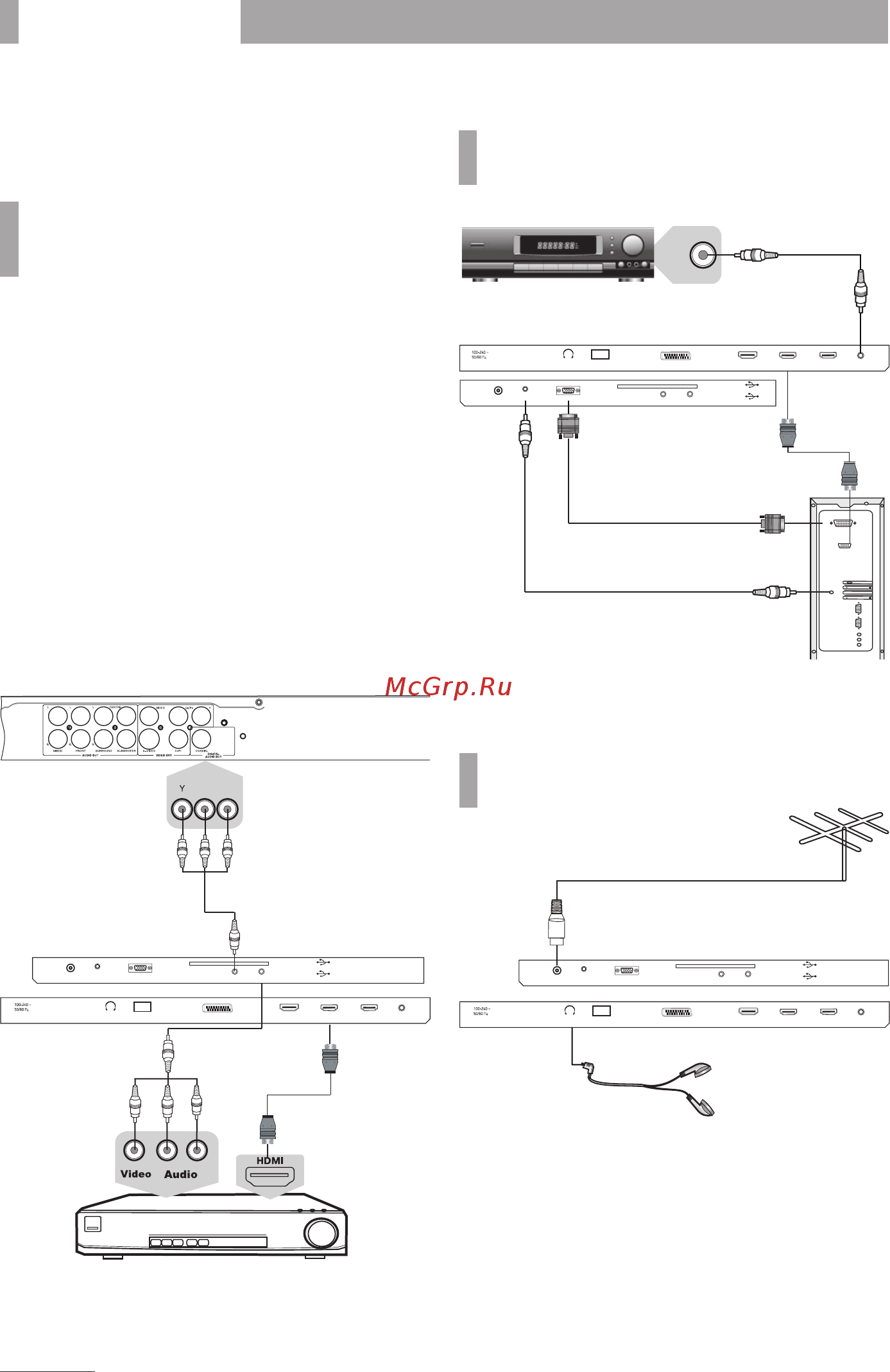

* На рисунке схематично изображены панели телевизора.
ПОДКЛЮЧЕНИЕ
пОДКлЮЧЕНИЕ К СпУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕлЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИгРОВАЯ
пРИСТАВКА, DVD-плЕЕР И Т.п.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Метод C
При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель (в комплектацию
не входит).
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод С
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Метод А
Метод В
EARPHONE HDMI1SCARTLAN
AC IN
HDMI2 HDMI3
DIGITAL AUDIO
OUT
PC AUDIO INPC
CI
YPbPr AV
ANT
USB 2
USB 3
пОДКлЮЧЕНИЕ К пЕРСОНАлЬНОМУ
КОМпЬЮТЕРУ И К УСИлИТЕлЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
EARPHONE HDMI1SCARTLAN
AC IN
HDMI2 HDMI3
DIGITAL AUDIO
OUT
PC AUDIO INPC
CI
YPbPr AV
ANT
USB 2
USB 3
пОДКлЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОгО КАбЕлЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
EARPHONE HDMI1SCARTLAN
AC IN
HDMI2 HDMI3
DIGITAL AUDIO
OUT
PC AUDIO IN PC
CI
YPbPr AV
ANT
USB 2
USB 3
Содержание
- Приложение к руководству по эксплуатации 1
- Содержание 2
- Винт 4 шт 3
- Изображения являются схематичными и могут отличаться от реальных 3
- Схема сборки подставки 3 3
- Информация 4 4
- Информация о сертификате соответствия 4
- Информация об энергопотреблении 4
- Общий вид панелей управления 5
- Внимание 6
- Подключение 6
- Подключение к персональному компьютеру и к усилителю 6
- Подключение к спутниковым ресиверам цифровым телевизионным тюнерам и цифровому устройству игровая приставка dvd плеер и т п 6
- Подключение наушников и антенного кабеля 6
