Bartolini Calorama FB 5500 Инструкция по эксплуатации онлайн
Модели: FB 2700, FB 4000, FB 5500
Данный обогреватель должен устанавливаться специалистом.
Перед установкой обогревателя убедиться, что характеристики
местного газопровода (тип газа и давление) совпадают с указанными на
обогревателе.
Данный обогреватель устанавливается в постоянное положение на
неподвижную основу.
Необходимо воспользоваться услугами специалиста для осуществления
внеочередного обслуживания обогревателя: регулировка, чистка,
ремонт.
Не рекомендуется использовать обогреватель в помещениях с
повышенным содержанием пыли.
Обогреватель должен эксплуатироваться только в соответствии с
инструкцией, следует внимательно изучить инструкцию и держать ее в
доступном месте.
НЕ КЛАСТЬ одежду или другой материал на обогреватель, помимо
опасности возникновения пожара существует вероятность его порчи.
НЕ УСТАНАВЛИВАТЬ обогреватель в непосредственной близи от
штор, портьер, мягкой мебели и других легко воспламеняющихся
предметов.
Переустановка и перемещение обогревателя должно осуществляться
только специалистом.
Использовать только обогреватели и аксессуары, допущенные
сертифицирующими органами, о чем свидетельствует соответствующая
табличка.
Если при запуске обогреватель не начинает работать, отключить его
дабы избежать накапливание газа и повторить операцию.
Периодически проверять вентиляционные выходы обогревателя
Не пытаться определить места утечки газа с помощью открытого
пламени любого происхождения. Использовать для этого только
мыльную воду, пузырьки воздуха укажут на наличие и место утечки
газа.
Перед включением любого вида горелки или обогревателя проверить с
помощью положения регулятора или по запаху наличие утечки газа.
Если утечка газа обнаружена, выключить соответствующий регулятор,
устранить пламя, не включать и не выключать электроприборы,
провентилировать помещение.
Для установки обогревателя пользоваться только услугами
специалиста, рекомендованного местной газовой службой.
Установка осуществляется в четыре этапа:
1. Определить место установки обогревателя, обозначить центр
вытяжной трубы.
2. Установка вытяжной трубы.
3. Определить положение обогревателя и закрепить его на стене.
4. Подключить газ.
ПЕРВЫЙ ЭТАП
Нагрев помещения с помощью обогревателя CALORAMA осуществляется
путем циркуляции воздуха (конвекции), поэтому не устанавливать аппарат
в углах и углублениях. В случае необходимости встроить обогреватель
соблюдайте минимальные размеры, указанные на рис. 1. Обогреватель
должен крепиться на стене на минимальном расстоянии 12мм от пола
см. рис. 2.

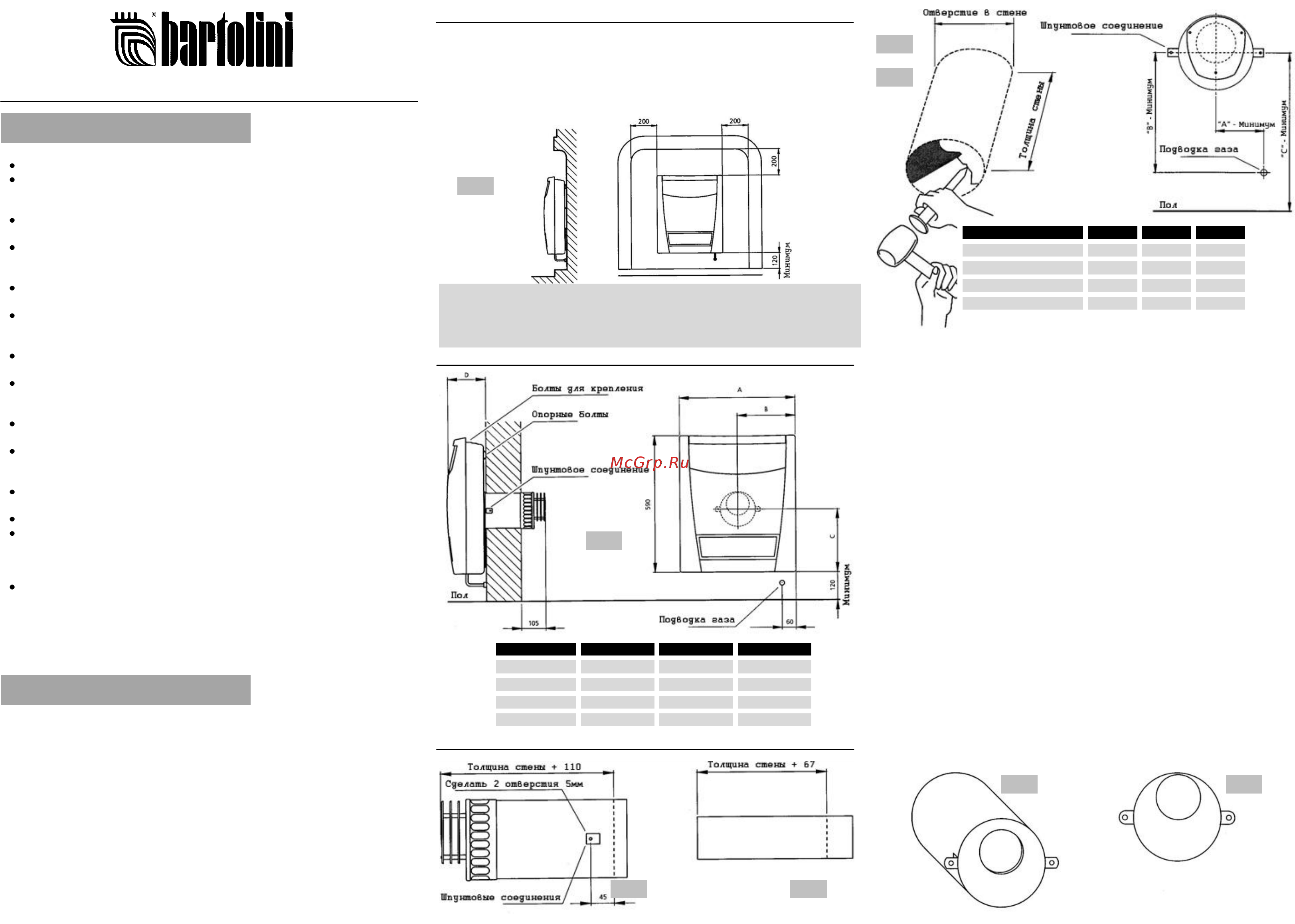

Рис.1
Размеры в мм
Размеры обогревателей и соединений
Рис.2
Размеры в мм
РАЗМЕРЫ
FB 2700
FB 4000
FB 5500
A
350
500
700
B
175
250
350
C
272
272
277
D
164
170
180
ВТОРОЙ ЭТАП: Установка вытяжной трубы
Рис.3 Размеры в мм Рис.4
Рис.6
Рис.5
ПОДГОТОВКА ВЫТЯЖНОЙ ТРУБЫ
Вытяжка представляет собой 2 трубы. Труба большего диаметра
обеспечивает подачу воздуха, через трубу меньшего диаметра
производится вывод продуктов сгорания. В комплект обогревателя входит
вытяжка, предусмотренная для стен толщиной не более 30мм. В остальных
случаях необходимо учитывать, что трубы подачи воздуха и вывода
продуктов сгорания должны быть выполнены из не окисляющегося
материала, иметь должным образом обработанную поверхность,
изолированы т.о., чтобы избежать контактов с людьми и/или домашними
животными, а так же быть цельными, прямыми и герметичными.
Обогреватель сертифицирован для установки на стены толщиной
максимум 500мм. Для стен с промежуточным значением толщины стены
следует действовать следующим образом: Снять элемент, приложив
усилие к трубе меньшего диаметра. Разделив трубы определить толщину
стены, отрезать трубу большего диаметра в соответствии с рис.3,
проделать тоже самое с трубой меньшего диаметра в соответствии с рис.4.
Проделать 2 отверстия диаметром 5мм в положении, указанном на рис.3,
для монтажа шпунтовых соединений с помощью болтов и гаек из
комплекта поставки. Установив шпунтовые крепления на вытяжной трубе,
вставить ее в отверстие в стене и замуровать с помощью цементной смеси
быстрого затвердевания с примесью песка (рис.6). Это необходимо для
того, чтобы вытяжка держалась в стене, даже если цементный раствор еще
не отвердел.
Не крепить обогреватель к легко воспламеняющимся материалам. В
противном случае, необходимо предусмотреть изоляцию между
обогревателем и стеной.
ВНИМАНИЕ: Внутри вытяжной трубы может находиться диск из
тесненного картона (см. рис.7). Он необходим при перевозке обогревателя,
для обеспечения сохранения формы внешней трубы вытяжки при ее
монтаже в стену, а так же для облегчения последующей установки
калорифера. Картонный диск должен быть снят до того, как будет
осуществлено крепление обогревателя.
Рис.7 Рис.8
Не удалять данный элемент до тех пор пока цементная
смесь, использованная для замуровывания вытяжки,
полностью не отвердеет.
Модель
FB 2700
FB 4000
FB 5500
A
115
190
290
B
310
310
315
C
392
392
397
Отверстие в стене (мм)
165
165
185
ВНИМАНИЕ
Не крепить обогреватель к легко воспламеняющимся материалам. В
противном случае, необходимо предусмотреть изоляцию между
обогревателем и стеной.
УСТАНОВКА
ВНИМАНИЕ
