Bartolini Calorama FB 5500 [2/2] Технические характеристики

ВНИМАНИЕ: Вытяжная труба должна быть установлена с легким

наклоном к низу. Труба большего диаметра должна выступать на 5мм от

внутренней стены, на которую будет установлен обогреватель. С внешней

стороны стены вытяжка должна выступать точно на 105мм (см. рис.2).

Труба меньшего диаметра должна быть вставлена внутрь вытяжки, как

показано на рис.8. Правильное расположение труб является

определяющим для обеспечения эффективной работы обогревателя

данного типа.

ТРЕТИЙ ЭТАП: Установка обогревателя

Для того, чтобы снять фронтальную панель обогревателя следует не снять,

а лишь ослабить болты, расположенные в нижней задней части передней

панели. Открутить 2 верхних болта, приподнять переднюю панель и снять

ее. Снять верхний ветровик, открутив предварительно 2 болта, с помощью

которых он крепится к боковым ветровикам для того, чтобы получить

доступ к верхним точкам крепления обогревателя (см. рис.9).

Использовать силикон для фиксации изолирующего шнура (см. рис.10).

УСТАНОВИТЬ ОБОГРЕВАТЕЛЬ, соединив его с предварительно

установленной в стену вытяжкой. Для облегчения монтажа следует начать

с внутренней слегка выступающей трубы. Убедиться что внешняя труба

вытяжки хорошо прикреплена к обогревателю. Для его правильного

расположения пользоваться уровнем. Крепление осуществляется с

помощью соответствующих болтов и шайб. Установить на место верхний

ветровик, прикрепив его к боковым ветровикам с помощью 2 болтов.

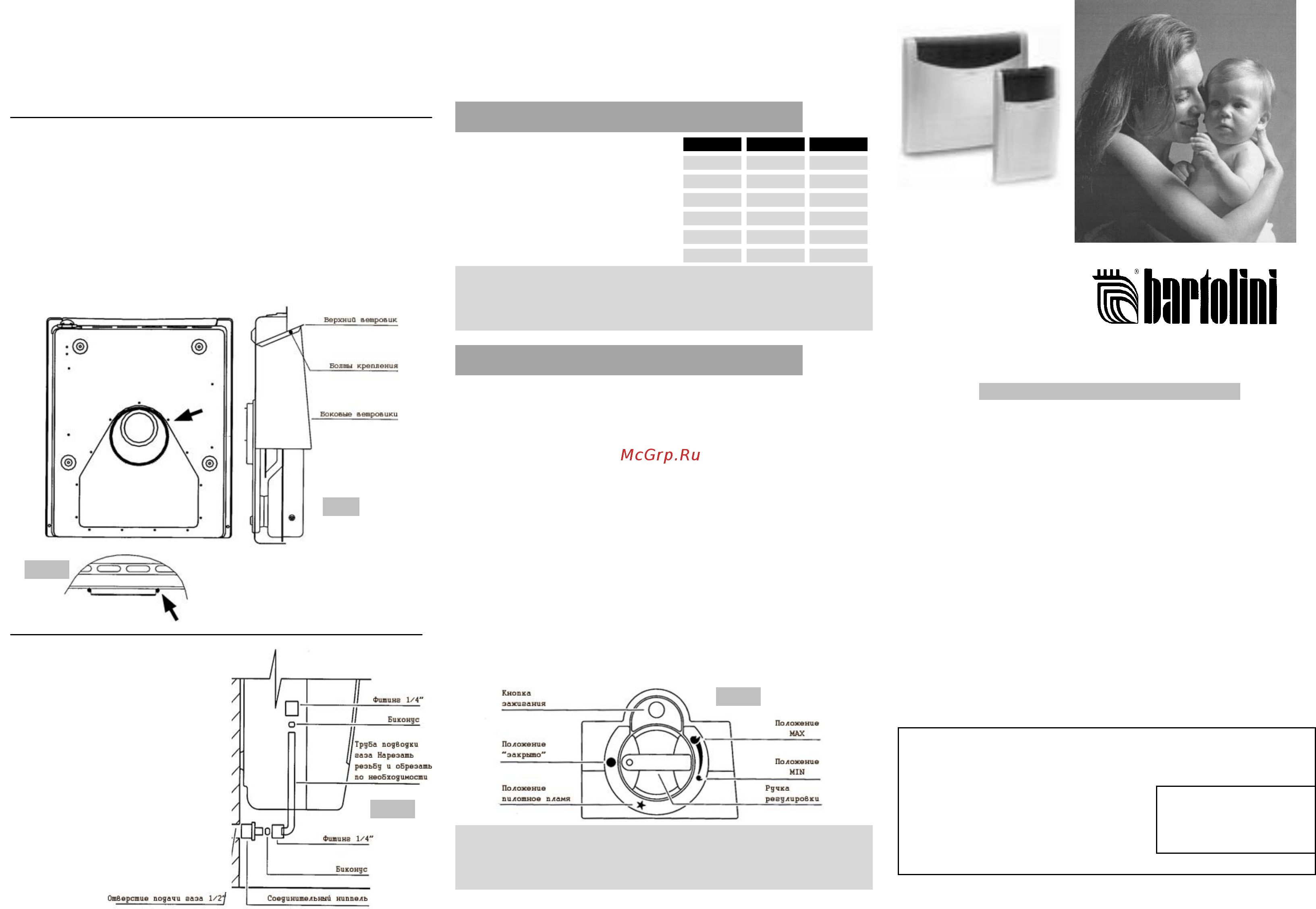

Рис.9

Рис.10

ЧЕТВЕРТЫЙ ЭТАП: Подключение газа

Рис.11

ПЕРЕВОД ПРИРОДНОГО ГАЗА В ЖИДКИЙ ПРОПАН

Любое изменение состояния газа должно осуществляться только

уполномоченным лицом официальной сервисной службы Bartolini или

уполномоченным представителем газовой службы.

УСТАНОВКА ПЕРЕДНЕЙ ПАНЕЛИ

Наложить переднюю панель до тех пор, пока 2 верхних ушка передней

панели не попадут в соответствующие пазы на задней стенке.

Зафиксировать верхние и нижние болты.

FB 2700

FB 4000

FB 5500

Мощность, кВт…………………………

2,6

4,0

5,1

Мощность, Ккал/час ………………….

2237

3442

4388

Потребление жидкого пропана, гр/час..

189

291

371

Потребление природного газа, м

/час…

0,25

0,38

0,49

Давление природного газа, мбар……...

Давление жидкого пропана, мбар……..

28-30

КОНТРОЛЬ ПИЛОТНОГО ПЛАМЕНИ: В верхней части конвектора

существует смотровое окно для контроля пилотного пламени.

ВНИМАНИЕ: При повторной установке обогревателя, а так же после

долгого перерыва в функционировании, пламя может зажигаться с

некоторым опозданием из-за наличия скопления воздуха в трубах.

ЗАЖИГАНИЕ ПЛАМЕНИ С ПОМОЩЬЮ ПЬЕЗОЭЛЕМЕНТА

1) Открыть устройство подачи газа.

2) Повернуть ручку управления из положения закрыто (кружок) в

положение пилотное пламя (звездочка) (ри.12).

3) Нажать ручку до упора одновременно с нажатием кнопки зажигания.

После того, как пилотное пламя зажглось держать нажатой ручку

приблизительно 20 секунд (*).

4) Отпустить ручку, проверить наличие пилотного пламени, в

противном случае повторить п. 3.

5) Повернуть ручку в нужное положение: минимум или максимум.

Если необходимо погасить пламя горелки, оставив зажженным

пилотное пламя, повернуть ручку в положение звездочка. Если

необходимо полностью погасить пламя перевести ручку в

положение закрыто.

Если обогреватель нагрет а пилотное пламя потухло подождать 5

минут прежде чем снова зажечь его.

Рис.12

FB 2700

FB 4000

FB 5500

ИНСТРУКЦИЯ ПО

УСТАНОВКЕ И

ЭКСПЛУАТАЦИИ

ГАРАНТИЙНЫЙ СЕРТИФИКАТ

-----------------Обогреватель с контролируемым потоком----------------

Вся наша продукция проходит обязательный контроль качества и

покрыта гарантией от заводских дефектов на 24 месяца. Гарантия

вступает в действие с момента продажи. Производитель Bartolini

обязуется произвести починку или замену частей/деталей обогревателя,

которые явились фабричным дефектом в период действия гарантии. Для

выяснения вопроса о попадании под действие гарантии производителя и

соответствующих мер, дефекты неясного происхождения должны быть

подвергнуты оценке при техническом центре/офисе производителя. В

любом случае гарантия не распространяется на дефекты, полученные в

процессе транспортировки, небрежного обращения, установки и

эксплуатации не соответствующих указаниям, изложенным в прилагаемой

инструкции, а так же, в случае, починки или вмешательства в обогреватель

не авторизованных лиц/организаций. Исключается замена обогревателя и

продление срока действия гарантии после устранения поломки.

Починка обогревателя производится при авторизованном сервисном

центре или на фирме-производителе. Доставка и отправка

обогревателя производиться за счет покупателя. К настоящему

гарантийному сертификату должен прилагаться фиксальный чек.

Производитель отклоняет собственную ответственность за возможный

вред, нанесенный людям или вещам, вызванный неправильной

установкой или эксплуатацией обогревателя.

Информация о продаже:

Изделие……………………………………….

Модель………………………………………..

Заводской №…………………………………. Печать продавца

Дата продажи………………………………...

Подпись продавца…………………………....

Сервисный центр:

Санкт-Петербург, пр.Стачек, д.32 тел: 377-03-15

(*) Это все необходимо для активации клапана безопасности,

предусмотренного во всей продукции Bartolini. Если по какой-то

причине обогреватель выключится, клапан полностью отсекает

подачу газа, гарантируя максимальную безопасность.

ЗАПУСК

ОПАСНО!

Не пытаться определить места утечки газа при помощи пламени

любого происхождения. Используйте для этого мыльную воду. В

местах утечки газа образуются пузырьки воздуха.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Прежде чем присоединить обогреватель к вытяжной

трубе, предварительно вмонтировать в стену,

установить шнур диаметром 5мм, он выполняет

роль герметичной прокладки как показано на

рисунке.

ПРИРОДНЫЙ ГАЗ

Все модели обогревателя

предусматривают использование

ПРИРОДНОГО ГАЗА без

применения регуляторов давления

и стабилизаторов.

ГАЗ ПРОПАН В ЖИДКОМ ВИДЕ

Для всех моделей нужное давление

газа определяется с помощью

РЕГУЛЯТОРА ДАВЛЕНИЯ,

соответствующего трубам или с

помощью газового баллона. Поэтому

обогреватель НЕ ТРЕБУЕТ

НАЛИЧИЯ СТАБИЛИЗАТОРА

давления газа.

Для осуществления этой операции

использовать детали, поставляемые

в комплекте с обогревателем рис.11.
