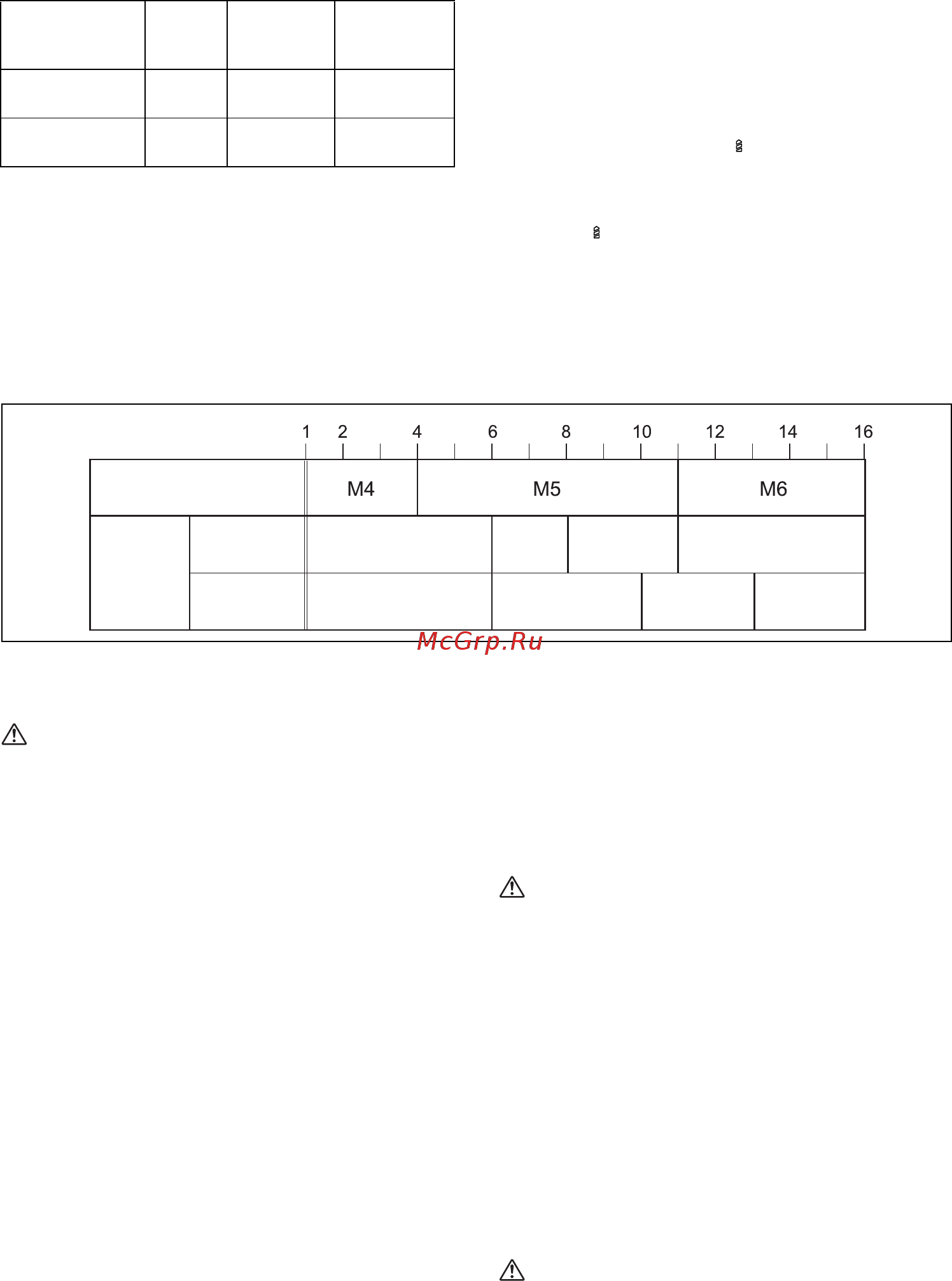

18
013983
Zum Ändern der Drehzahl schalten Sie das Werkzeug
zuerst aus. Wählen Sie die Seite „2“ für eine hohe
Drehzahl oder „1“ für eine niedrige Drehzahl, aber hohes
Drehmoment. Überprüfen Sie vor dem Betrieb des
Werkzeugs, ob sich der Hebel zur Änderung der Drehzahl
in der richtigen Position befindet.
Einstellen des Anzugsdrehmoments
(Abb. 8)
Das Anzugsdrehmoment kann durch Drehen des
Einstellrings in 17 Stufen angepasst werden. Richten Sie
die Skala mit dem Pfeil am Werkzeuggehäuse aus. Das
geringste Anzugsdrehmonent erhalten Sie bei 1 und das
höchste Drehmoment bei der -Markierung.
Die Kupplung rutscht auf verschiedenen
Drehmomentstufen, wenn die Zahl zwischen 1 und 16
eingestellt ist. Die Kupplung funktioniert nicht mit der
Einstellung .
Schrauben Sie vor dem eigentlichen Betrieb eine
Schraube zur Probe in das Material bzw. in eine
Materialprobe, um zu ermitteln, welche Drehmomentstufe
für einen bestimmten Zweck erforderlich ist.
Im Folgenden finden Sie eine grobe Orientierungshilfe
bezüglich des Verhältnisses zwischen Schraubengröße
und der Skala.
013981
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Arbeiten am Werkzeug
ausführen.
Einsetzen bzw. Entfernen des Schrauben-
bzw. Bohr-Einsatzes (Abb. 9)
Drehen Sie den Kranz gegen den Uhrzeigersinn, um die
Spannfutterbacken zu öffnen. Schieben Sie den Einsatz
so weit wie möglich in das Spannfutter. Drehen Sie den
Kranz im Uhrzeigersinn, um das Spannfutter anzuziehen.
Wenn Sie den Einsatz abnehmen möchten, drehen Sie
den Kranz gegen den Uhrzeigersinn.
Haken (Abb. 10)
Der Haken dient zum kurzzeitigen Aufhängen des
Werkzeugs. Der Haken kann an beiden Seiten des
Werkzeugs befestigt werden.
Setzen Sie den Haken in eine Rille am Werkzeuggehäuse
(die Seite ist beliebig) ein und befestigen Sie den Haken
mit einer Schraube. Zum Abbauen des Hakens müssen
Sie nur die Schraube lösen und den Haken
herausnehmen.
Einsetzen des Halters für
Werkzeugeinsätze (Sonderzubehör)
(Abb. 11)
Setzen Sie den Halter für Werkzeugeinsätze in den
Vorsprung an der linken oder rechten Seite des
Werkzeugfußes ein, und befestigen Sie den Halter mit
einer Schraube.
Wenn Sie den Schraubeneinsatz nicht verwenden,
bewahren Sie den Einsatz im Halter für
Werkzeugeinsätze auf. Es können Einsätze bis zu einer
Länge von 45 mm aufbewahrt werden.
BETRIEB
ACHTUNG:
• Schieben Sie den Akkublock stets vollständig ein, bis
er einrastet. Wenn Sie den roten Bereich oben auf der
Taste sehen können, ist der Block nicht
ordnungsgemäß eingerastet. Setzen Sie den
Akkublock ganz ein, bis der rote Bereich nicht mehr zu
sehen ist. Andernfalls kann der Akkublock
versehentlich aus dem Werkzeug fallen und Sie oder
umstehende Personen verletzen.
• Wenn die Drehzahl extrem nachlässt, reduzieren Sie
die Last oder stoppen Sie das Werkzeug, um Schäden
am Werkzeug zu vermeiden. (Abb. 12)
Erfassen Sie das Werkzeug fest mit einer Hand am Griff
und mit der anderen Hand unten am Akkublock, um die
Gegenbewegung ausgleichen zu können.
Schraubendreher
ACHTUNG:
• Stellen Sie den Einstellring auf die für Ihre Arbeit
geeignete Drehmomentstufe.
Setzen Sie die Spitze des Schraubeinsatzes auf den
Schraubenkopf auf und üben Sie Druck auf das
Werkzeug aus. Starten Sie das Werkzeug langsam und
Position des Hebels
zum Ändern der
Drehzahl
Drehzahl
Drehmoment
Verwendung
1 Niedrig Hoch
Betrieb mit
hoher Last
2 Hoch Niedrig
Betrieb mit
geringer Last
Orientierungshilfe für das Einstellen
der Anzugsdrehmoment-Skala
Maschinenschraube
Holzschraube
weiches Holz
(z.B. Kiefernholz)
hartes Holz
(z.B. Lauan)
3,5 x 22
4,1 x 38
3,5 x 22 4,1 x 38
