Prime-V v2.3

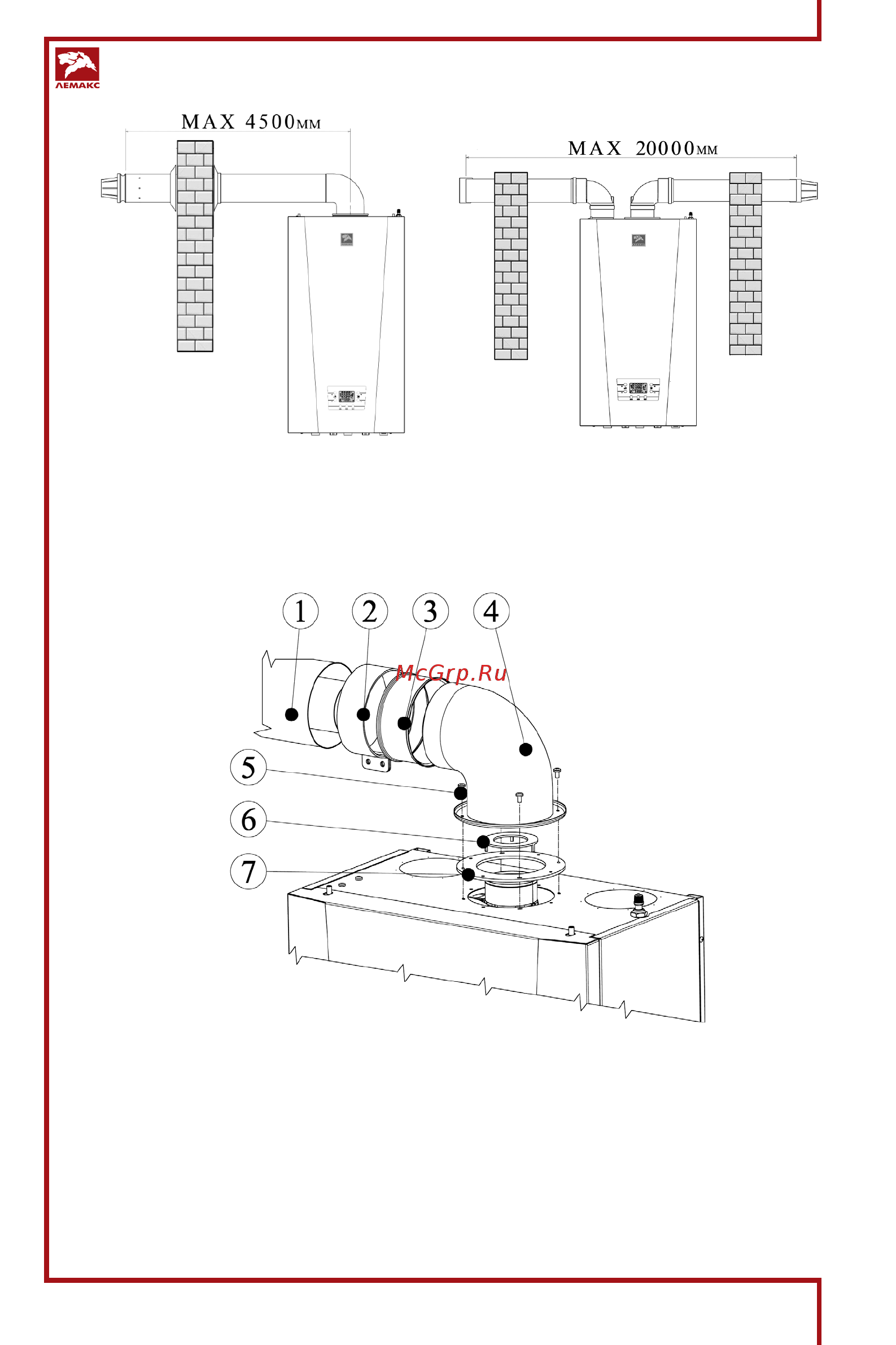

Рис. 4. Коаксиальный дымоход Рис. 5. Раздельный дымоход

Рис. 6. Пример схемы подключения коаксиального дымохода

и диафрагмы на котел

1 – дымоход коаксиальный 60/100;

2 – хомут соединительный;

3 – манжета уплотнительная;

4 – отвод коаксиальный с фланцем;

5 – крепежные винты;

6 – диафрагма соответствующего диаметра

(комплект поставки котла);

7 – уплотнительная прокладка.
