Prime-V v2.3

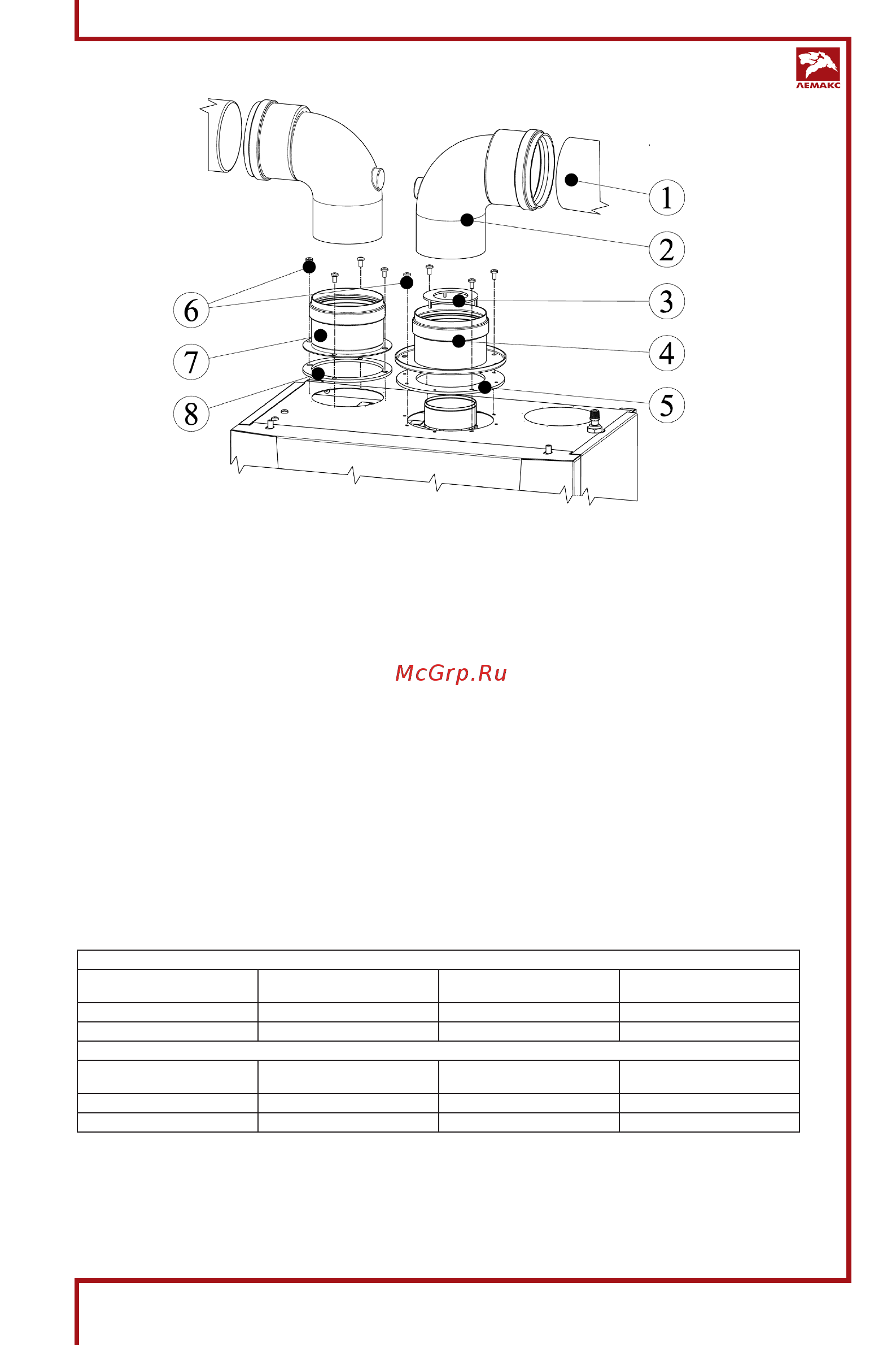

Рис. 7. Пример схемы подключения раздельного дымохода

и диафрагмы на котел

1 – дымоход 80мм;

2 – отвод дымохода 80мм;

3 – диафрагма соответствующего диаметра

(комплект поставки котла);

4 – адаптер для канала отвода продуктов сгорания;

5 – уплотнительная прокладка;

6 – крепежные винты;

7 – адаптер канала подачи воздуха для горения;

8 – уплотнительная прокладка.

Котел предназначен для работы с коаксиальным 60 мм/100 мм или раздель-

ным дымоходами 80 мм для обеспечения раздельного подвода воздуха для

горения и отвода продуктов сгорания. Эта конструкция позволяет не исполь-

зовать воздух из помещения. На рисунках 6 и 7 изображен монтаж типового

комплекта коаксиального дымохода и монтаж типового комплекта раздельного

дымохода с адаптерами, соответственно.

Требуемые диаметры диафрагм для различных длин дымохода представлены

в таблице 2.

Таблица 2.

Для коаксиального дымохода

Длинна дымохода, м

Диаметр диафрагмы, мм

(Prime V10-18)

Диаметр диафрагмы, мм

(Prime V20-24)

Диаметр диафрагмы, мм

(Prime V26-32)

0,75-1,5 39 37 45

1,5-4,5 43 47 Нет

Для раздельного дымохода

Длинна дымохода, м

Диаметр диафрагмы, мм

(Prime V10-18)

Диаметр диафрагмы, мм

(Prime V20-24)

Диаметр диафрагмы, мм

(Prime V26-32)

1,5-12 39 37 45

12-20 43 47 Нет

В таблице 3 указано снижение длины дымохода при применении различных от-

водов. Первый присоединительный отвод с фланцем не учитывается в расчете

максимальной длины дымохода.
