www.timberk.сom • Электрический кондиционер воздуха
12
1. Кондиционер бытовой - 1 шт.
2. Воздуховыпускной шланг - 1 шт.
3. Упаковка - 1шт.
4. Руководство по эксплуатации и гарантийный талон - 1 шт.
5. Дополнительные аксессуары в комплекте зависят от поставки.
КОНДИЦИОНЕР БЕЗ УСТАНОВКИ
Всего несколько простых шагов и ваш комфорт обеспечен:

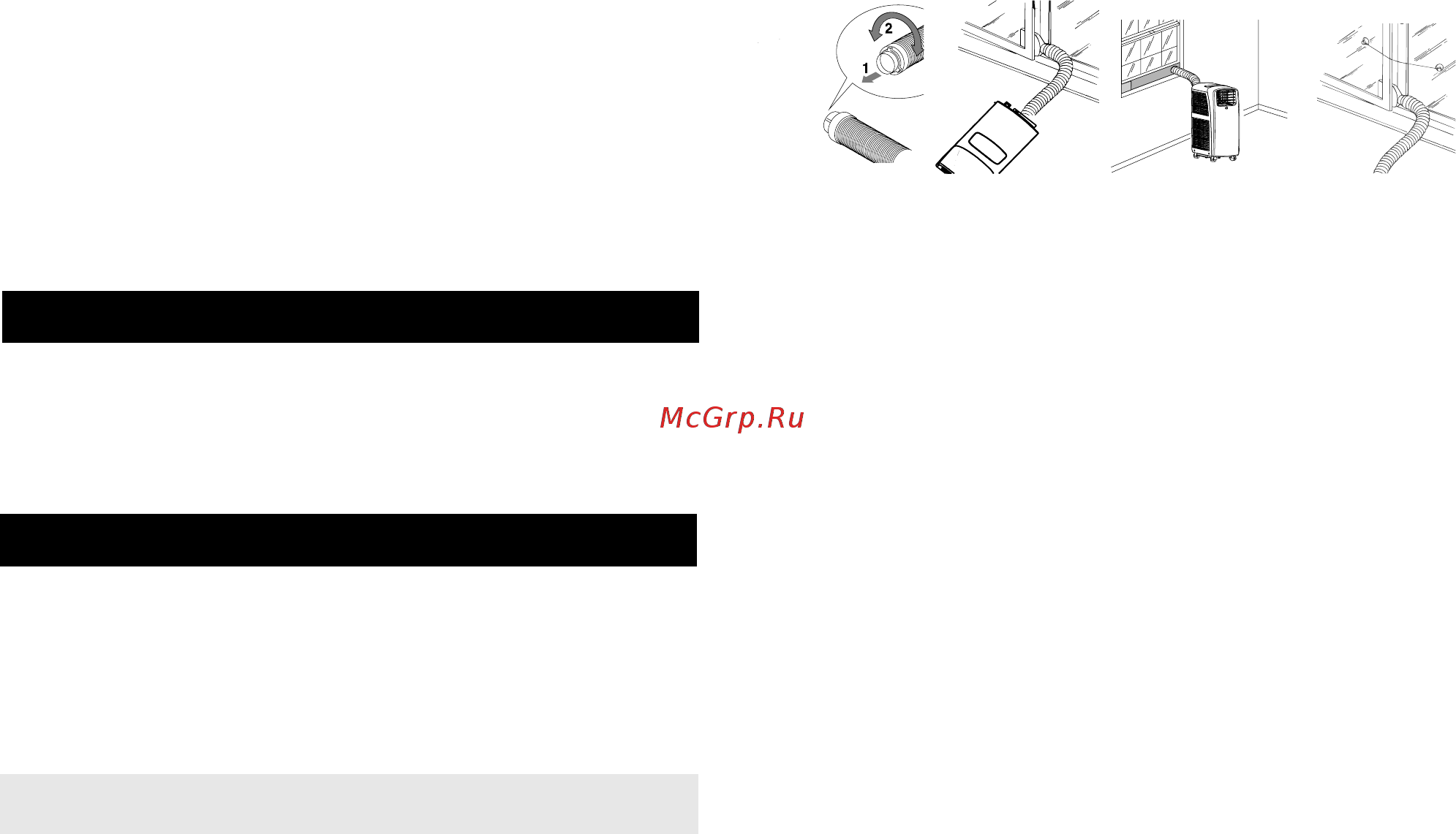

Установите вытяжной шланг воздуха в корпусе на задней панели
прибора (рис. 1).
Устанавливайте кондиционер рядом с окном и разместите конец
шланга на выходе у окна (рис. 2).
5. КОМПЛЕКТ ПОСТАВКИ
6. УПРАВЛЕНИЕ ПРИБОРОМ
Рис. 4.Рис.3.Рис.2.Рис.1.
6. Фильтр для очистки воздуха
7. Ручки*
8. Отверстие для выхода теплого воздуха
9. Слив конденсата
10. Кабель питания
11. Фланец Крышки**
12. Воздуховод
13. Насадка 1
14. Насадка 2**
15. Замки для колес**
16. Присоски**
17. Кронштейн для окна
18. Дренажный поддон**
19. Дренажный шланг**
*Графическое изображение прибора может отличаться от реаль-
ного дизайна прибора.
** в комплект поставки не входит.
Отрегулируйте длину шланга, чтобы добраться до окна.
Убедитесь, что вытяжному шлангу воздуха ничего не препятствует.
Если у вас есть створки, необходимо установить крепление на по-
доконнике, расширить кронштейн полностью в пределах оконной
рамы, закрепить кронштейн с помощью специального крепежа,
затем опустите окно в кронштейн. Вставить воздухоотвод в окно,
затем подсоединить шланг кондиционера (рис. 3).
Если у вас установлено двойное окно, необходимо использовать
присоски, чтобы держать две части окна вместе (рис. 4).
КОНДИЦИОНЕР С УСТАНОВКОЙ
Если потребуется, то ваш прибор также может быть установлен на
полу-постоянный режим (Рис. 5).
Действуйте следующим образом:
Просверлите в наружной стене отверстие или в окне панели в 134
мм в диаметре, как показано на рис. 6.
Установите фланец, предназначенный для отверстия, следуя ука-
заниям на рис. 7, 8 и 9.
Установите вытяжной шланг воздуха в корпусе на задней панели
прибора (рис. 1).
Установите конец шланга фланца, как показано на рис. 6. Когда
шланг не установлен, отверстие может быть закрыто крышкой.
При установке кондиционера на полу-постоянной основе, вы
должны оставить дверь слегка открытой (меньше 1 см), чтобы
гарантировать правильной вентиляции.
