www.timberk.com • Electric air conditioner
4
3. TECHNICAL CHARACTERISTICS
Model
AC TIM 07C P8 AC TIM 09C P8 AC TIM 12C P8
Capacity (cooling)
BTU (W)
7000 (2,05) 9000 (2,63) 12000 (3,52)
Capacity (heating)
BTU (W)
- - -
Rated power
consumption
(cooling) W
785 950 1250
Power supply, V/Hz 220-240~/50 220-240~/50 220-240~/50
Rated power current
(cooling) A
3,41 4,13 5,43
Air circulation m
3
/h 330 330 330
Water tank volume, L 1 1 1
Capacity of draining
(L/d)
35 45 56
Noise level, dB(A) 53/48/45 53/48/45 53/49/46
Refregerant R410A R410A R410A
Energy effeciency
(cooling)
A A A
Electrical protection
class
I class I class I class
Degree of moisture
protection
IPX0 IPX0 IPX0
Filling of Freon, g 360 420 420
Operating
temperature range:
cooling, °C
18~35 18~35 18~35
Net weight, kg 24 24,7 28
Gross weiht, kg 28 28,7 32
Net dimensions
(mm)
270x480x695 270x480x695 270x480x695
Packing dimensions
(mm)
335x540x865 335x540x865 335x540x865
NOTICE:
The manufacturer reserves the right to make
changes in the design, scope of delivery, product
manufacturing technology, as well as change its
technical characteristics to improve its consumer
and technical properties without prior notice.
4. DEVICE DESCRIPTION
1. Air outlet grille
2. Control panel
3. Castors
4. Intake grille
5. Remote control receiver
6. Filter
7. Handles
8. Air exhaust hose housing
9. Condensate drain
10. Power cable
11. Flange Cap*
12. Air exhaust hose
13. Hose outlet
14. Hose inlet
15. Castor locks*
16. Suckers*
17. Window bracket
18. Drain pan*
19. Drain hose*
*the accessary is optional (not in the set)

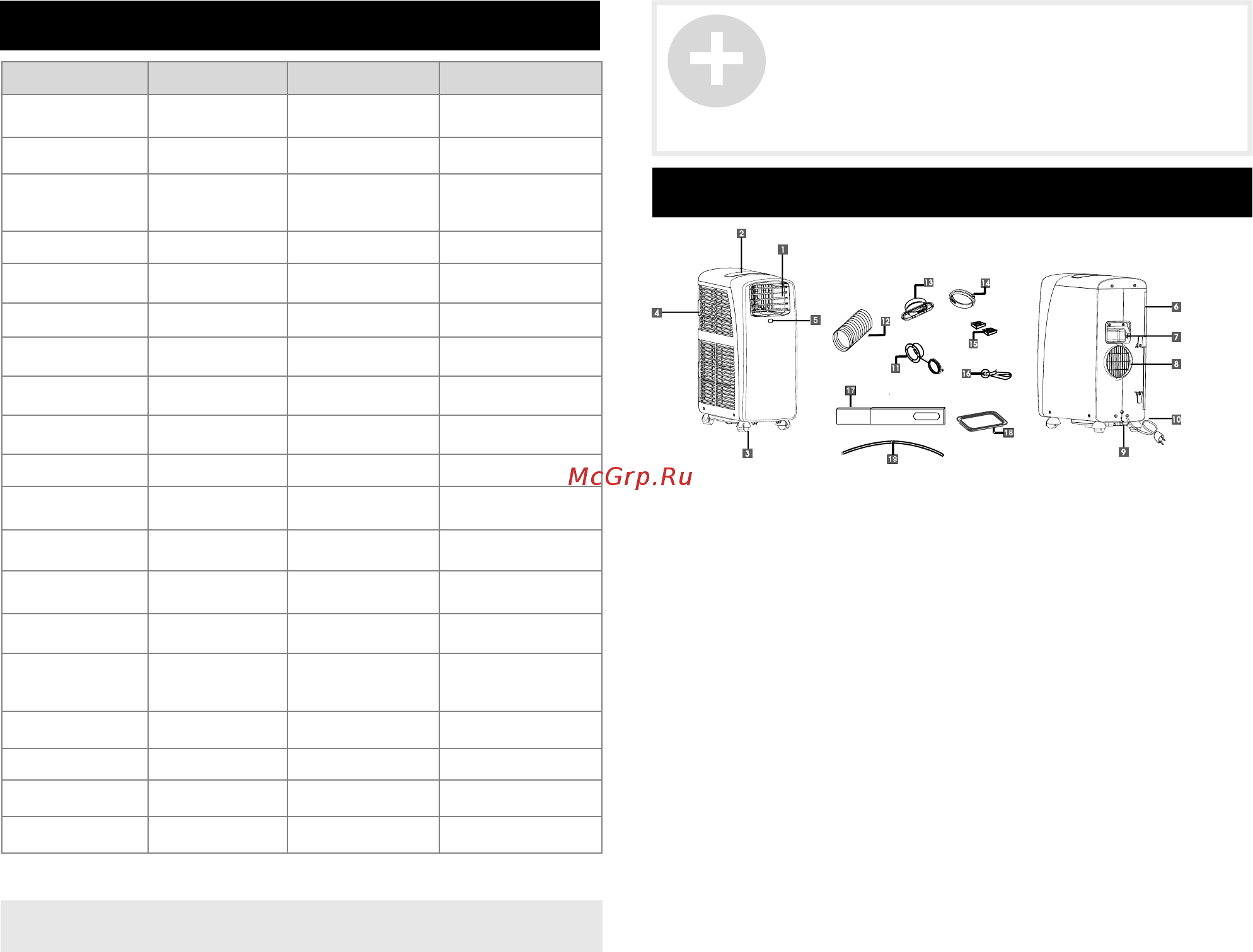

Fig. 3.
