ALLIGATOR "BILARM" S-275 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
24
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

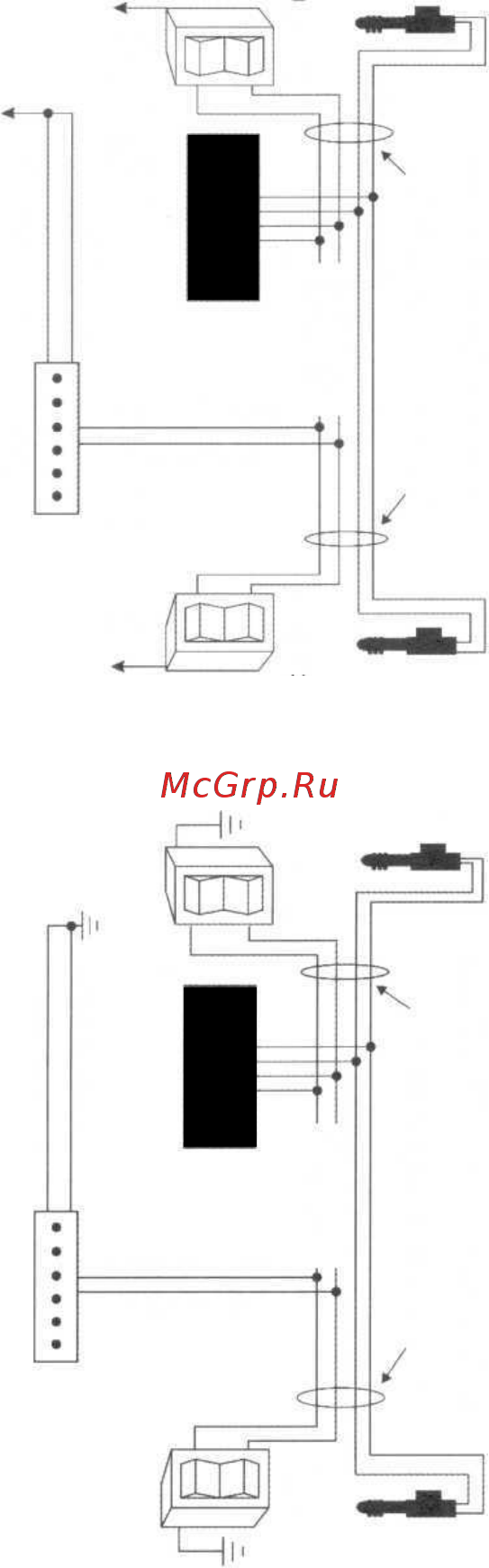

Схема 2. 3-проводная система положительной
полярности (большинство легковых автомобилей
марки GM)
6-контактный разъем
системы
Синий/Красный
Зеленый/Красный
к+12
к+12 В через
предохранитель
Пассажир
Отпирание
Запирание
Зеленый/Белый
Синий/Белый
Провода, выходящие из двери
ЗеленыйА^ерный и Синий/Черный провода
не используются. Заизолируйте их отдельно
друг от друга
Водитель
к +12 В через
предохранитель
Заводской
модуль замка
Водитель
Зеленый/Черный и Синий/Черный провода
не используются. Заизолируйте их отдельно
друг от друга
Провода, выходящие из двери
Отпирание
Запирание
Зеленый/Красный
Пассажир
Схема 1. 3-проводная система центрального замка,
управляемая сигналом отрицательной полярности
(большинство автомобилей японского производства)
6-контактный разъем
системы
Синий/Красный
Зеленый/Белый
Синий/Белый
Заводской
модуль замка
