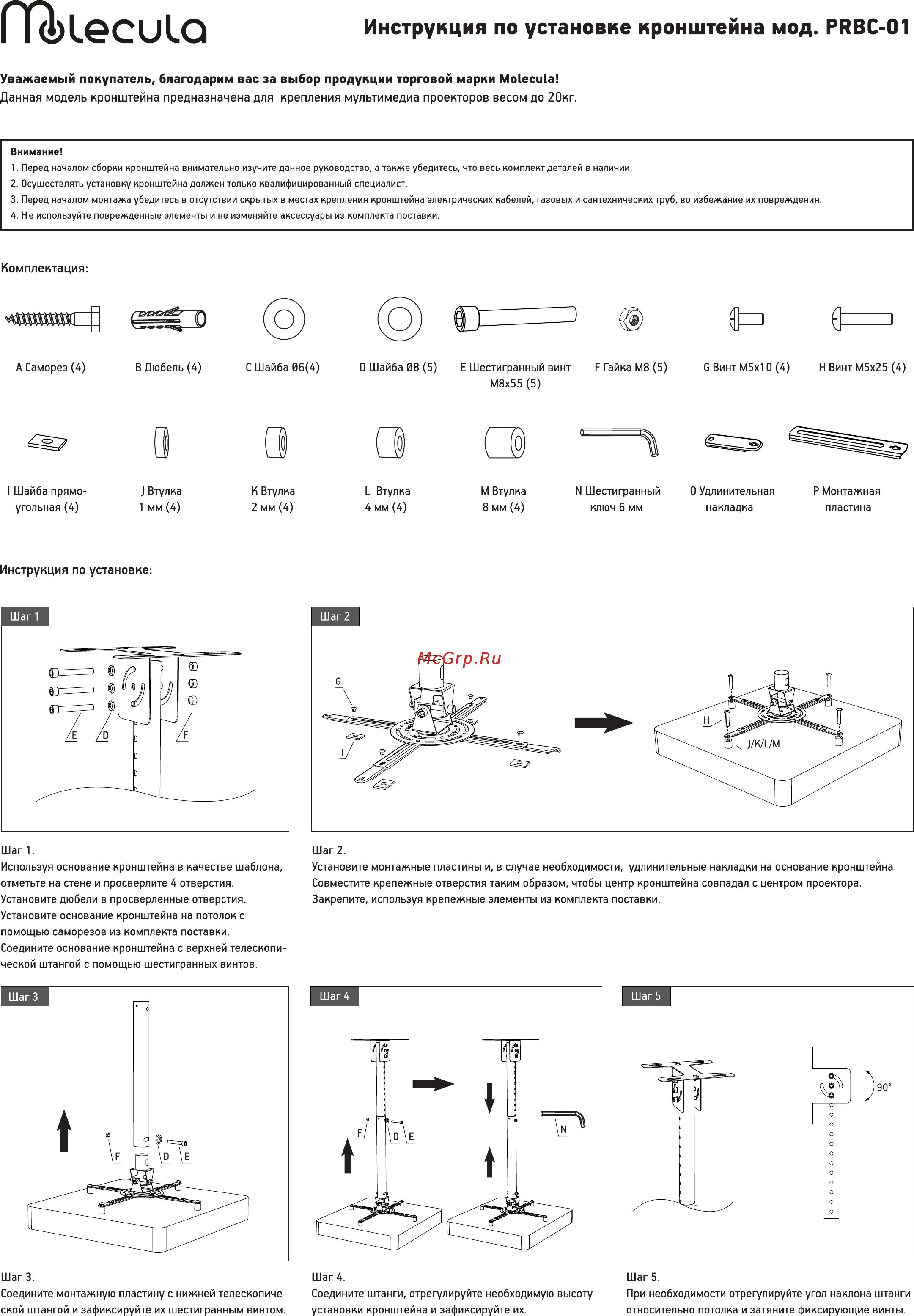

Инструкция по установке кронштейна мод PRBC O1 iTbLQCULQ Уважаемый покупатель благодарим вас за выбор продукции торговой марки Molécula Данная модель кронштейна предназначена для крепления мультимедиа проекторов весом до 20кг Внимание 1 Перед началом сборки кронштейна внимательно изучите данное руководство а также убедитесь что весь комплект деталей в наличии 2 Осуществлять установку кронштейна должен только квалифицированный специалист 3 Перед началом монтажа убедитесь в отсутствии скрытых в местах крепления кронштейна электрических кабелей газовых и сантехнических труб во избежание их повреждения 4 Не используйте поврежденные элементы и не изменяйте аксессуары из комплекта поставки Комплектация А Саморез 4 В Дюбель 4 С Шайба 06 4 G Винт М5х 10 4 Н Винт М5х25 4 D Шайба 08 5 Е Шестигранный винт М8х55 5 И I Шайба прямо J Втулка К Втулка L Втулка М Втулка N Шестигранный 0 Удлинительная Р Монтажная угольная 4 1 мм 4 2 мм 4 4 мм 4 8 мм 4 ключ 6 мм накладка пластина Инструкция по установке Шаг 2 Используя основание кронштейна в качестве шаблона Установите монтажные пластины и в случае необходимости удлинительные накладки на основание кронштейна отметьте на стене и просверлите 4 отверстия Совместите крепежные отверстия таким образом чтобы центр кронштейна совпадал с центром проектора Установите дюбели в просверленные отверстия Закрепите используя крепежные элементы из комплекта поставки Установите основание кронштейна на потолок с помощью саморезов из комплекта поставки Соедините основание кронштейна с верхней телескопи ческой штангой с помощью шестигранных винтов ШагЗ Шаг 4 Соедините монтажную пластину с нижней телескопиче Соедините штанги отрегулируйте необходимую высоту При необходимости отрегулируйте угол наклона штанги ской штангой и зафиксируйте их шестигранным винтом установки кронштейна и зафиксируйте их относительно потолка и затяните фиксирующие винты Шаг 5
